مركز مساعدة LTS Connectإدارة الكاميرات
كيفية إضافة كاميرات IP يدوياً وعبر البحث التلقائي، وإدارة كاميرات PoE، وتفعيل التبديل التلقائي إلى H.265، وترقية كاميرات IP عن بُعد، وتهيئة البروتوكولات المخصصة على جهاز LTN NVR V4.
إضافة كاميرات IP
إضافة كاميرات IP يدوياً
الغرض: قبل أن تتمكن من مشاهدة الفيديو المباشر أو تسجيل ملفات الفيديو، يجب إضافة كاميرات الشبكة إلى قائمة الاتصال بالجهاز.
قبل البدء: تأكد من أن اتصال الشبكة صالح وأن كاميرا IP قد تم تنشيطها.
الدخول إلى إدارة الكاميرات
انقر على أيقونة Camera Management في شريط القائمة الرئيسية للدخول إلى واجهة إدارة الكاميرات.
فتح إضافة كاميرا IP
انقر على علامة التبويب Custom Add في شريط العنوان، أو انقر على + في نافذة القناة الفارغة للدخول إلى واجهة إضافة كاميرا IP.
إدخال تفاصيل الكاميرا
أدخل عنوان IP والبروتوكول ومنفذ الإدارة وغيرها من المعلومات.
إدخال بيانات الاعتماد
أدخل اسم المستخدم وكلمة المرور الخاصة بتسجيل الدخول إلى كاميرا IP.

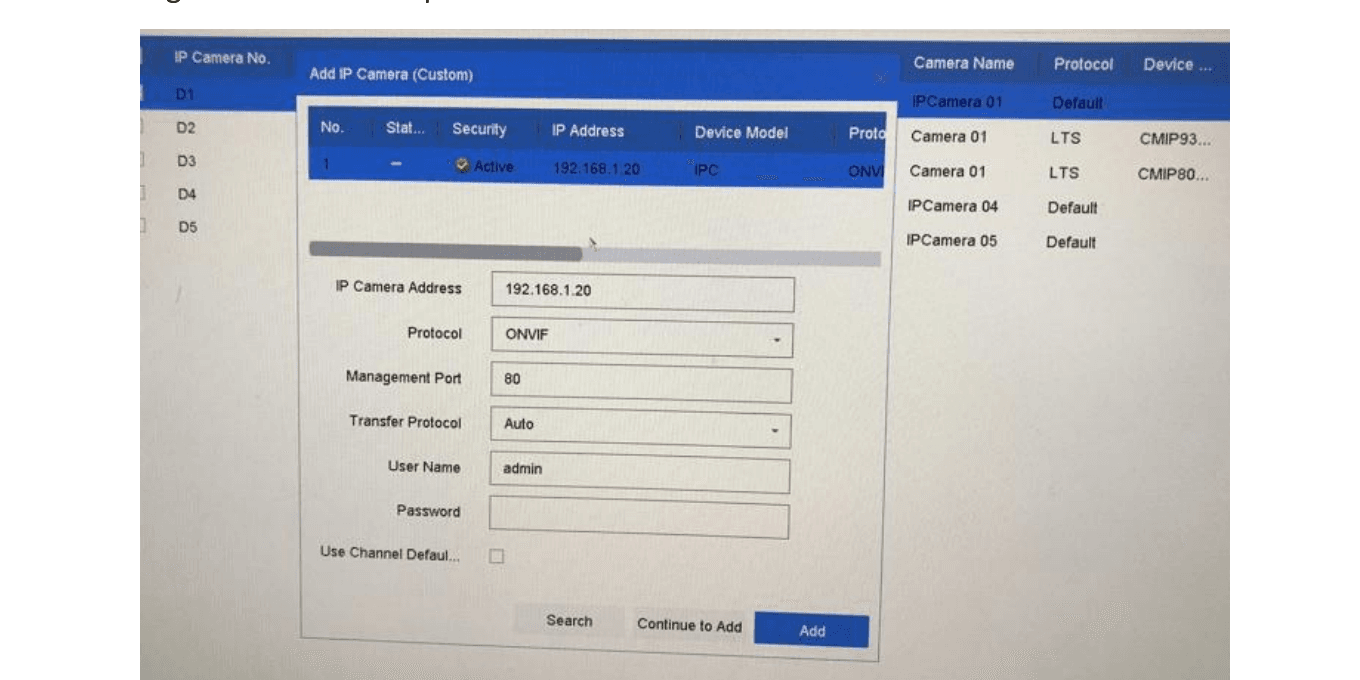

الشكل 3-1 إضافة كاميرا IP
إضافة الكاميرا
انقر على Add لإتمام إضافة كاميرا IP.
الاستمرار في الإضافة (اختياري)
(اختياري) انقر على Continue to Add لمواصلة إضافة كاميرات IP أخرى.
إضافة كاميرات IP المكتشفة تلقائياً عبر الإنترنت
توسيع لوحة الأجهزة المتصلة
في واجهة إدارة الكاميرات، انقر على لوحة Online Device لتوسيع واجهة الأجهزة المتصلة.
اختيار جهاز
اختر الجهاز المتصل الذي تم اكتشافه تلقائياً.
إضافة الكاميرا
انقر على Add لإضافة الكاميرا التي تشترك مع الجهاز في كلمة مرور تسجيل الدخول نفسها.

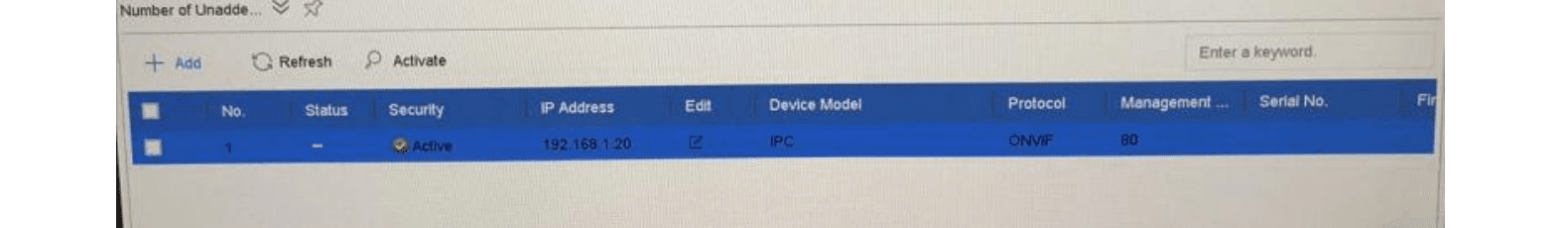

الشكل 3-2 إضافة كاميرا IP
إذا لم يتم تنشيط كاميرا IP المراد إضافتها، يمكنك تنشيطها من قائمة كاميرات IP في واجهة إدارة الكاميرات.
إدارة الكاميرات لجهاز PoE
ينطبق هذا القسم فقط على الطرازات التالية: أجهزة سلسلة LTN86xx(D)-P وLTN89xx(H)-P.
الغرض: تتيح منافذ PoE للجهاز توصيل الطاقة الكهربائية بأمان، إلى جانب البيانات، عبر كابلات Ethernet إلى كاميرات PoE المتصلة. يتفاوت عدد كاميرات PoE المدعومة بحسب طراز الجهاز.
إذا قمت بتعطيل منفذ PoE، يمكنك أيضاً الاتصال بكاميرات الشبكة المتصلة بالإنترنت. كما يدعم منفذ PoE وظيفة التوصيل والتشغيل.
على سبيل المثال، في جهاز LTN8608-P8، إذا أردت توصيل 6 كاميرات شبكة عبر منافذ PoE وكاميرتين متصلتين بالإنترنت، يجب تعطيل منفذَي PoE في قائمة تحرير كاميرا IP.
إضافة كاميرات PoE
توصيل الكاميرات
وصّل كاميرات PoE بمنافذ PoE الخاصة بالجهاز باستخدام كابلات الشبكة.
عرض معلومات الكاميرا
انتقل إلى Camera > Camera > IP Camera لعرض صورة الكاميرا ومعلوماتها.
إضافة كاميرات IP غير PoE
يمكنك تعطيل منفذ PoE عن طريق اختيار طريقة الإضافة اليدوية، وبعد ذلك يمكن استخدام القناة الحالية كقناة عادية وتحرير معاملاتها أيضاً.
فتح قائمة كاميرات IP
انتقل إلى Camera > Camera > IP Camera.
فتح تحرير كاميرا IP
ضع المؤشر على نافذة لا تحتوي على كاميرا IP مرتبطة وانقر على زر +.
الشكل 3-3 تحرير كاميرا IP
اختيار طريقة الإضافة اليدوية
اختر Adding Method ثم حدد Manual.
- Plug-and-Play: الكاميرا متصلة فعلياً بمنفذ PoE ولا يمكن تحرير معاملاتها. يمكنك الانتقال إلى System > Network > TCP/IP لتغيير عنوان IP الخاص بمنفذ PoE.
- Manual: إضافة كاميرا IP دون اتصال فعلي عبر الشبكة.
إدخال تفاصيل الكاميرا
أدخل عنوان IP واسم مستخدم المشرف وكلمة المرور يدوياً.
حفظ
انقر على OK.
تهيئة منفذ PoE
الغرض: عند الحاجة إلى نقل PoE لمسافات طويلة (من 100 إلى 300 متر)، يمكنك تفعيل وضع المسافة الطويلة لقناة PoE.
فتح إعدادات PoE
انتقل إلى Camera > Camera > PoE Settings.
ضبط وضع المسافة
قم بتفعيل أو تعطيل وضع كابل الشبكة الطويل عن طريق تحديد Long Distance أو Short Distance.
- Long Distance: نقل الشبكة لمسافات طويلة (من 100 إلى 300 متر) عبر منفذ PoE.
- Short Distance: نقل الشبكة لمسافات قصيرة (أقل من 100 متر) عبر منفذ PoE.

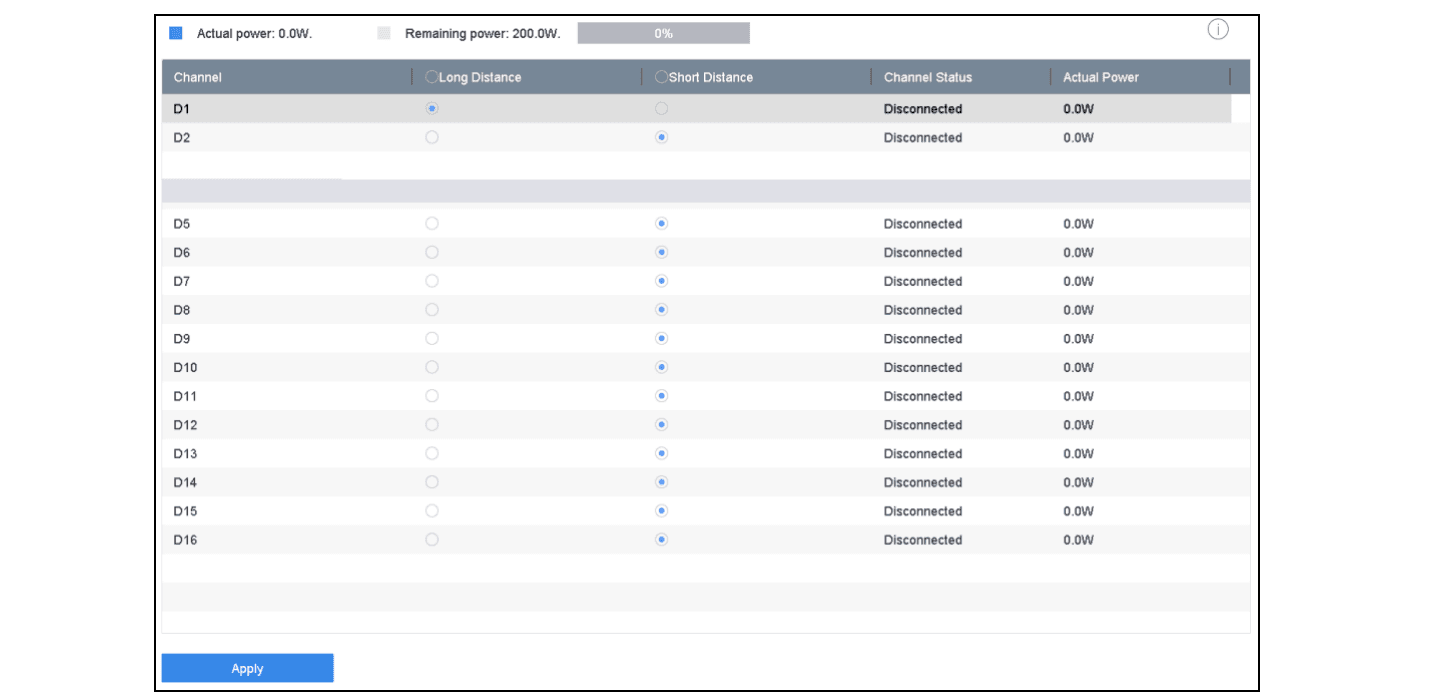

الشكل 3-4 إعدادات PoE
- تعمل منافذ PoE بوضع المسافة القصيرة افتراضياً.
- لا يمكن أن تتجاوز عرض نطاق كاميرا IP المتصلة عبر PoE بكابل شبكة طويل (من 100 إلى 300 متر) 6 ميغابيكسل.
- قد يكون الحد الأقصى لطول كابل الشبكة الطويل أقل من 300 متر بحسب طرازات كاميرات IP المختلفة وأنواع مواد الكابلات.
- عندما تتراوح مسافة النقل بين 100 و250 متراً، يجب استخدام كابل شبكة CAT5E أو CAT6 للاتصال بمنفذ PoE.
- عندما تتراوح مسافة النقل بين 250 و300 متر، يجب استخدام كابل شبكة CAT6 للاتصال بمنفذ PoE.
تطبيق
انقر على Apply.
تفعيل وصول تدفق H.265
يمكن للجهاز التبديل تلقائياً إلى تدفق H.265 الخاص بكاميرا IP (التي تدعم تنسيق فيديو H.265) عند الوصول الأولي.
فتح تهيئة التبديل التلقائي إلى H.265
انتقل إلى More Settings > H.265 Auto Switch Configuration في شريط المهام العلوي.
تفعيل H.265
ضع علامة في خانة الاختيار Enable H.265 (For Initial Access).
حفظ
انقر على OK.
ترقية كاميرا IP
يمكن ترقية كاميرا IP عن بُعد من خلال الجهاز.
قم بتوصيل محرك USB الذي يحتوي على ملف ترقية البرنامج الثابت لكاميرا IP بالجهاز قبل المتابعة.
اختيار كاميرا
في واجهة إدارة الكاميرات، اختر كاميرا.
فتح مربع حوار الترقية
انتقل إلى More Settings > Upgrade في شريط المهام العلوي.
اختيار ملف البرنامج الثابت
اختر ملف ترقية البرنامج الثابت من محرك USB.
بدء الترقية
انقر على Upgrade.
النتيجة: ستتم إعادة تشغيل كاميرا IP تلقائياً بعد اكتمال عملية الترقية.
تهيئة البروتوكولات المخصصة
الغرض: لتوصيل كاميرات الشبكة غير المهيأة بالبروتوكولات القياسية، يمكنك تهيئة بروتوكولات مخصصة لها. يوفر النظام 16 بروتوكولاً مخصصاً.
فتح إدارة البروتوكولات
انتقل إلى More Settings > Protocol في شريط المهام العلوي للدخول إلى واجهة إدارة البروتوكولات.

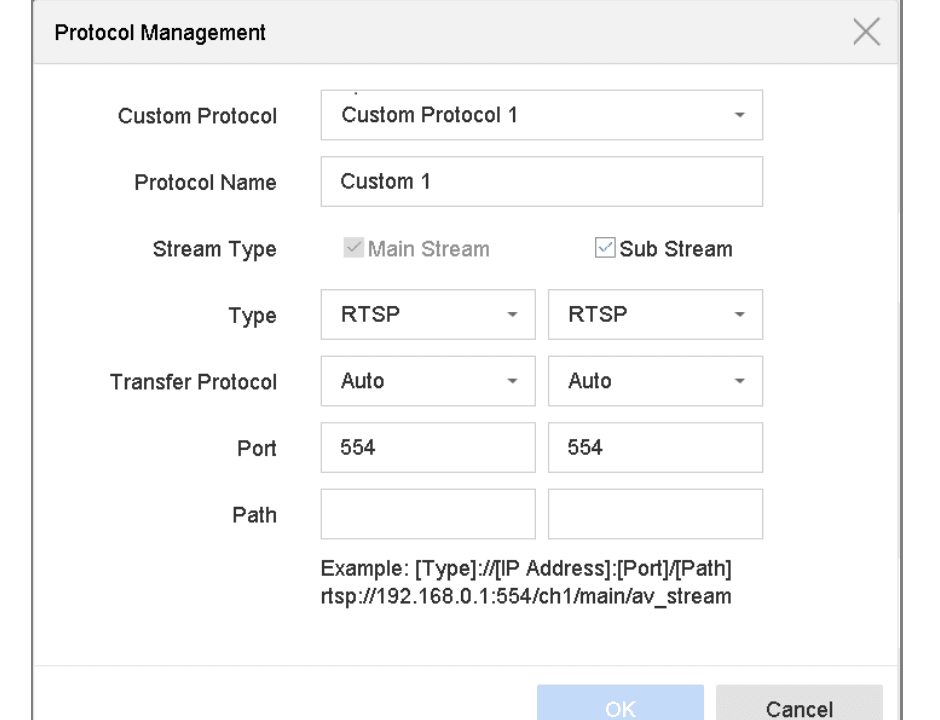

الشكل 3-5 إدارة البروتوكولات
تهيئة معاملات البروتوكول
اختر نوع البروتوكول للنقل وحدد بروتوكولات النقل.
- Type: يجب أن تدعم كاميرا الشبكة التي تعتمد البروتوكول المخصص الحصول على التدفق عبر RTSP القياسي.
- Path: يجب التواصل مع الشركة المصنّعة لكاميرا الشبكة للاستفسار عن رابط URL (محدد موقع الموارد الموحد) للحصول على التدفق الرئيسي والتدفق الفرعي.
صيغة رابط URL هي: [Type]://[IP Address of the network camera]:[Port]/[Path].
مثال: rtsp://192.168.0.1:554/ch1/main/av_stream
يجب أن يدعم نوع البروتوكول وبروتوكولات النقل من قِبل كاميرا IP المتصلة.
حفظ
انقر على OK لحفظ الإعدادات.
النتيجة: بعد إضافة البروتوكولات المخصصة، سيظهر اسم البروتوكول في القائمة المنسدلة.
