دليل شامل لإدارة التخزين في مسجل الفيديو الشبكي V4، يغطي تركيب HDD والأقراص الشبكية وeSATA وأوضاع التخزين ومعاملات التسجيل وجداول التسجيل والتسجيل الاحتياطي ومصفوفات أقراص RAID.
إدارة أجهزة التخزين
تركيب HDD
قبل تشغيل الجهاز، قم بتركيب HDD وتوصيله بالجهاز. ارجع إلى دليل البدء السريع للاطلاع على تعليمات التركيب.
إضافة أقراص الشبكة
يمكنك إضافة قرص NAS أو IP SAN المخصص إلى الجهاز واستخدامه كـ HDD شبكي. يمكن إضافة ما يصل إلى 8 أقراص شبكية.
إضافة NAS
الانتقال إلى Storage > Storage Device
انتقل إلى Storage > Storage Device.
فتح Custom Add
انقر على Add للدخول إلى واجهة Custom Add.
اختيار NetHDD
اختر NetHDD من القائمة المنسدلة.
تعيين النوع إلى NAS
اضبط النوع على NAS.
إدخال عنوان IP
أدخل عنوان IP الخاص بـ NetHDD في حقل النص.
البحث عن أقراص NAS
انقر على Search للبحث عن أقراص NAS المتاحة.

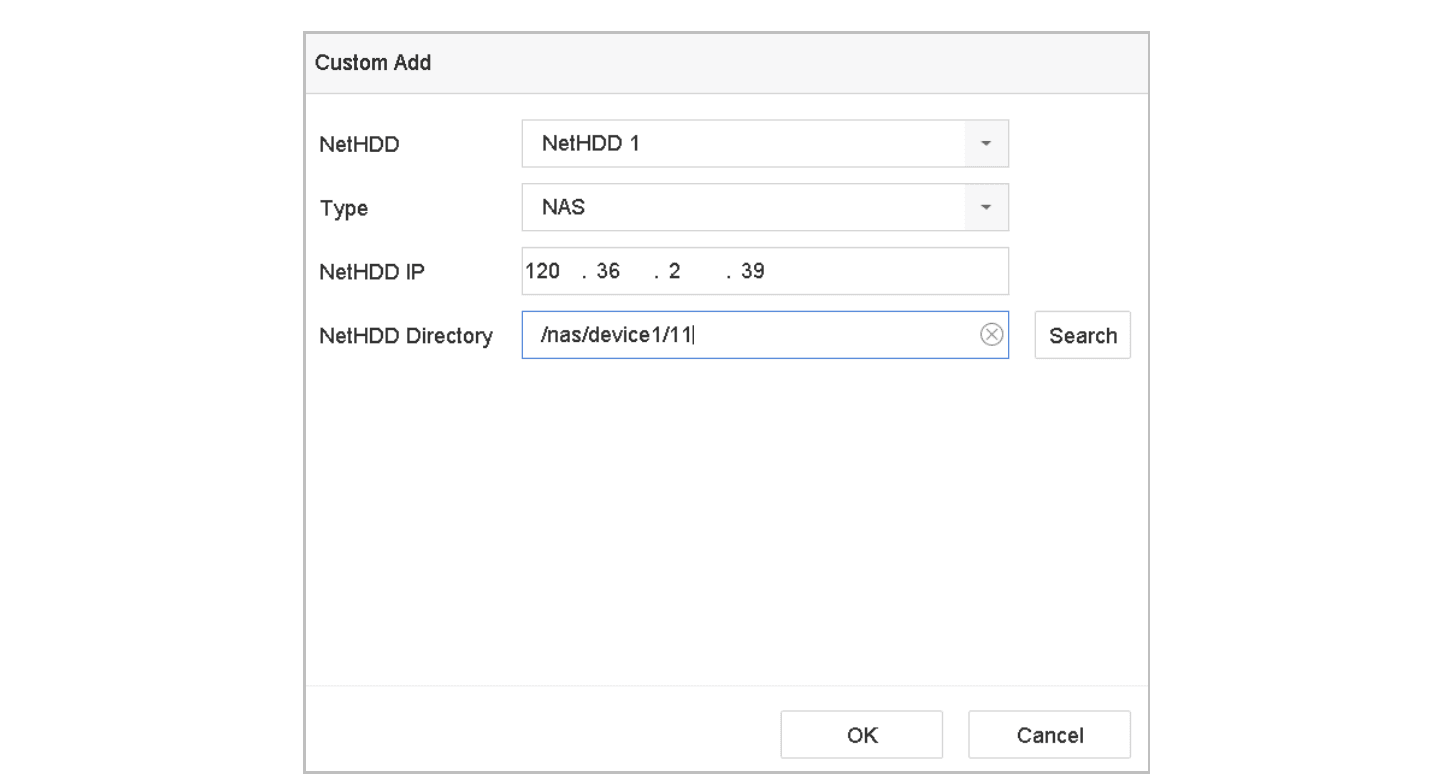

الشكل 7-1 إضافة قرص NAS
الاختيار والتأكيد
اختر قرص NAS من القائمة الظاهرة أدناه، أو أدخل المسار يدوياً في حقل نص NetHDD Directory.
إتمام الإضافة
انقر على OK لإتمام إضافة قرص NAS.
النتيجة: بعد إضافة قرص NAS بنجاح، يعود النظام إلى قائمة معلومات HDD. سيظهر NetHDD المضاف في القائمة.
إضافة IP SAN
الانتقال إلى Storage > Storage Device
انتقل إلى Storage > Storage Device.
فتح Custom Add
انقر على Add للدخول إلى واجهة Custom Add.
اختيار NetHDD
اختر NetHDD من القائمة المنسدلة.
تعيين النوع إلى IP SAN
اختر النوع IP SAN.
إدخال عنوان IP
أدخل عنوان IP الخاص بـ NetHDD في حقل النص.
البحث عن أقراص IP SAN
انقر على Search للبحث عن أقراص IP SAN المتاحة.
اختيار القرص
اختر قرص IP SAN من القائمة.
إتمام الإضافة
انقر على OK لإتمام إضافة قرص IP SAN.
يمكن إضافة قرص IP SAN واحد فقط.

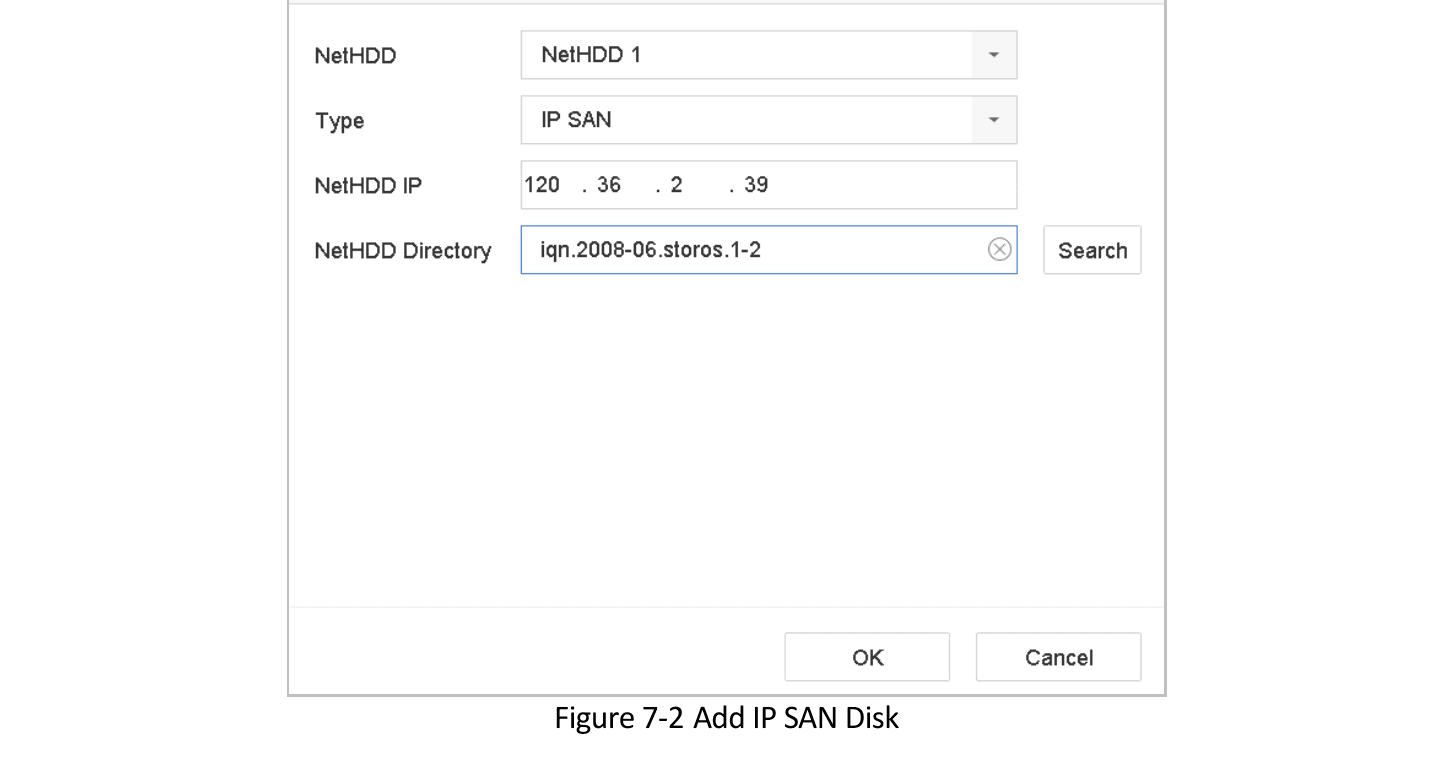

الشكل 7-2 إضافة قرص IP SAN
بعد إضافة قرص IP SAN بنجاح، يعود النظام إلى قائمة معلومات HDD. سيظهر NetHDD المضاف في القائمة.
إذا كان HDD أو NetHDD المركَّب غير مهيأ، قم بتحديده والنقر على Init لتهيئته.
تهيئة eSATA لتخزين البيانات
عند توصيل جهاز eSATA خارجي بالجهاز، يمكنك تهيئة eSATA لتخزين البيانات وإدارته من خلال الجهاز.
فتح Advanced
انقر على Storage > Advanced.
اختيار نوع eSATA
اختر نوع eSATA بين Export أو Record/Capture من eSATA.
- Export: استخدام eSATA للنسخ الاحتياطي.
- Record/Capture: استخدام eSATA للتسجيل/الالتقاط. ارجع إلى الخطوات التالية للحصول على تعليمات التشغيل.
الشكل 7-3 ضبط وضع eSATA
الدخول إلى واجهة جهاز التخزين
عند ضبط نوع eSATA على Record/Capture، ادخل إلى واجهة جهاز التخزين.
التعديل أو التهيئة
قم بتعديل خصائص eSATA المحدد، أو قم بتهيئته حسب الحاجة.
وضع التخزين
تهيئة مجموعات HDD
الغرض: يمكن إدارة عدة أقراص HDD في مجموعات. يمكن تسجيل الفيديو من قنوات محددة على مجموعة HDD معينة من خلال إعدادات HDD.
الانتقال إلى Storage > Storage Device
انتقل إلى Storage > Storage Device.
اختيار HDD
حدد مربع الاختيار لتحديد HDD وضبط المجموعة.
الشكل 7-4 جهاز التخزين
فتح Local HDD Settings
انقر على أيقونة التعديل للدخول إلى واجهة Local HDD Settings.
الشكل 7-5 إعدادات HDD المحلي
اختيار رقم المجموعة
اختر رقم المجموعة لـ HDD الحالي.
الحفظ
انقر على OK.
أعد تجميع الكاميرات الخاصة بـ HDD إذا تغيّر رقم مجموعة HDD.
فتح Storage Mode
انتقل إلى Storage > Storage Mode.
اختيار تبويب Group
حدد تبويب Group.
اختيار رقم المجموعة
اختر رقم المجموعة من القائمة.
تعيين الكاميرات
حدد مربعات الاختيار لتعيين كاميرا (كاميرات) IP للتسجيل/الالتقاط على مجموعة HDD.

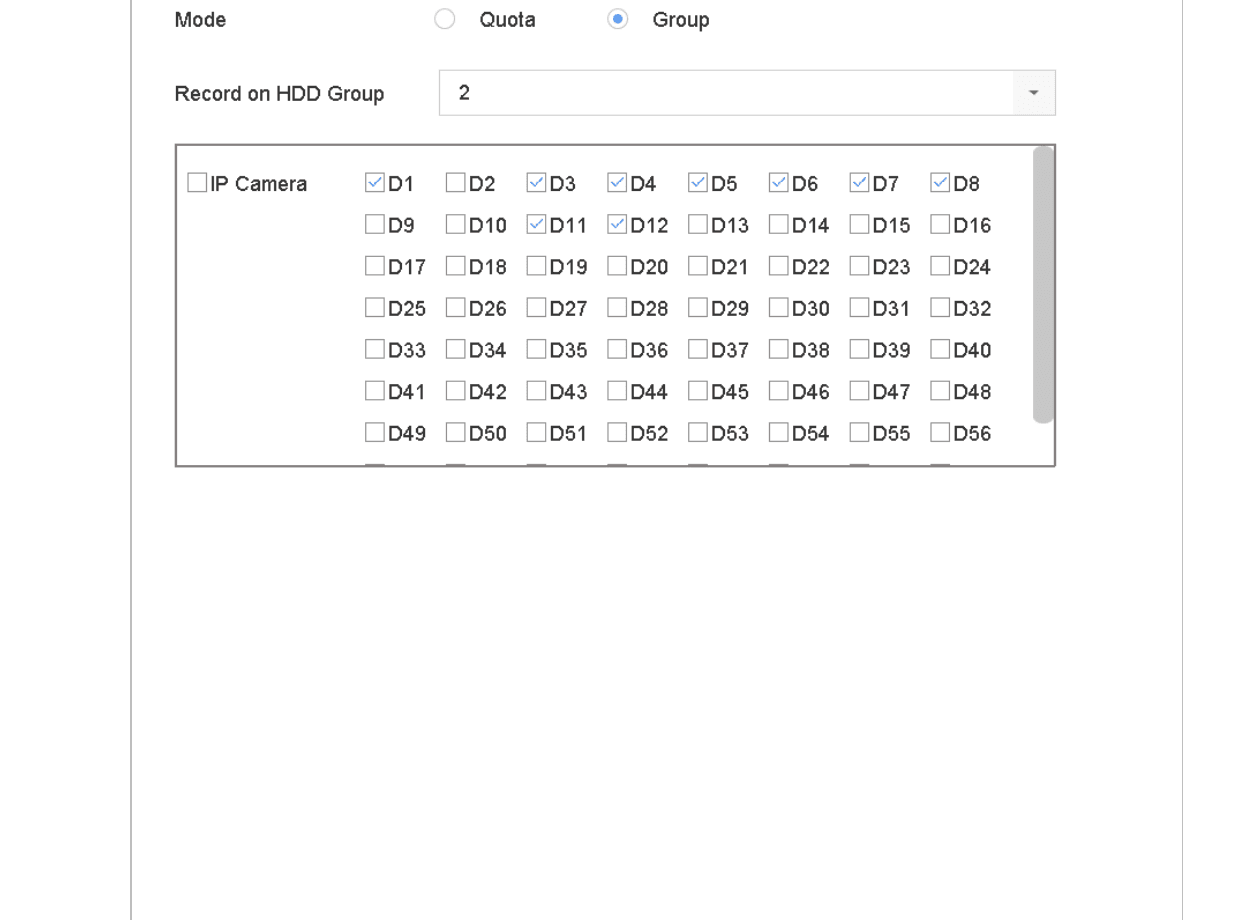

الشكل 7-6 وضع التخزين - مجموعة HDD
التطبيق
انقر على Apply.
أعد تشغيل الجهاز لتفعيل إعدادات وضع التخزين الجديدة.
تهيئة حصة HDD
الغرض: يمكن تخصيص حصة تخزينية لكل كاميرا لتخزين ملفات التسجيل أو الصور الملتقطة.
الانتقال إلى Storage > Storage Mode
انتقل إلى Storage > Storage Mode.
اختيار تبويب Quota
حدد مربع اختيار تبويب Quota.
اختيار الكاميرا
اختر كاميرا لضبط الحصة التخزينية.
إدخال سعة التخزين
أدخل سعة التخزين في حقول نص Max. Record Capacity (GB) وMax. Picture Capacity (GB).

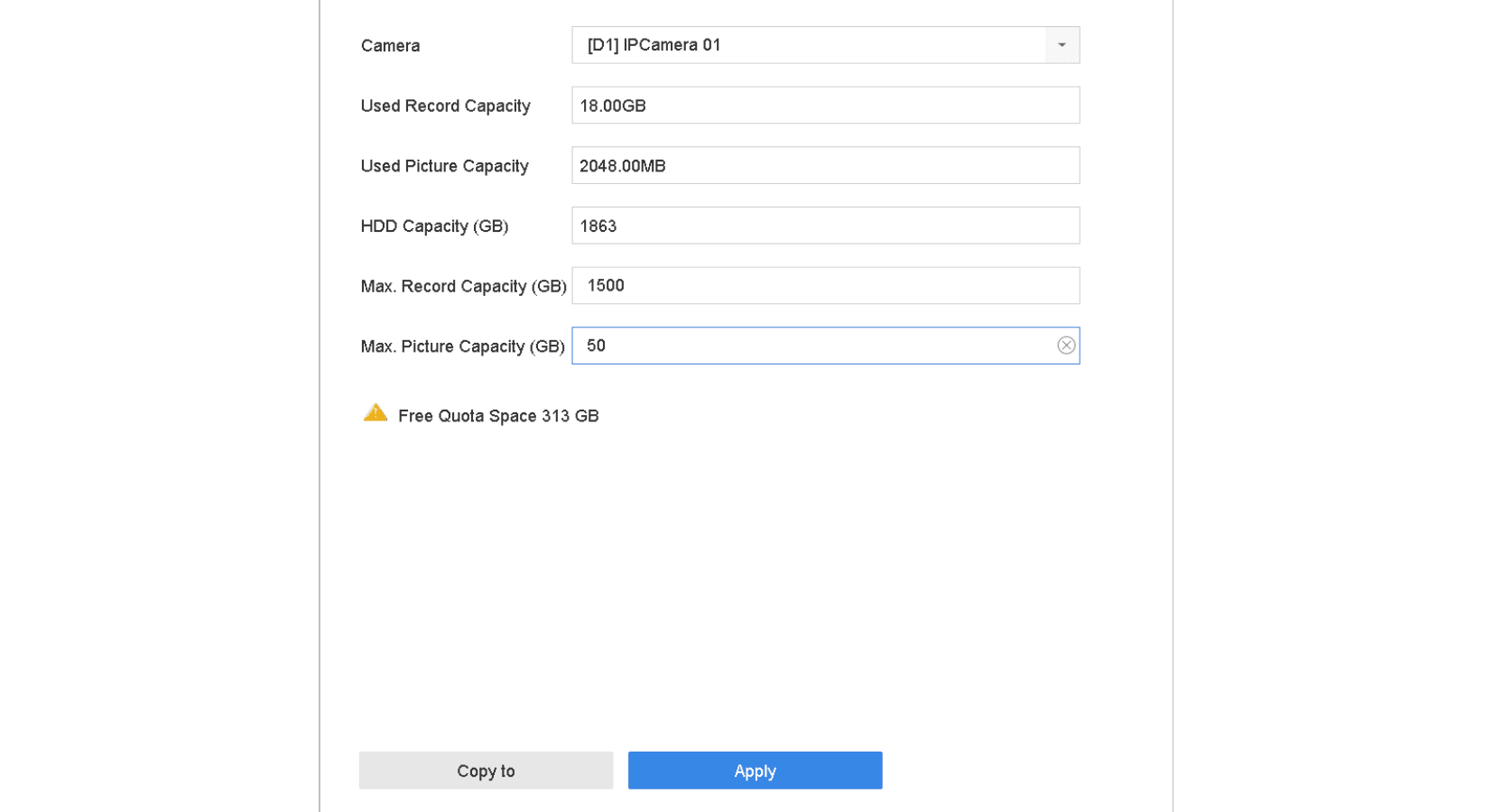

الشكل 7-7 وضع التخزين - حصة HDD
النسخ إلى كاميرات أخرى
(اختياري) يمكنك النقر على Copy to إذا أردت نسخ إعدادات الحصة الخاصة بالكاميرا الحالية إلى كاميرات أخرى.
التطبيق
انقر على Apply.
عند ضبط سعة الحصة على 0، ستستخدم جميع الكاميرات إجمالي سعة HDD للتسجيل والتقاط الصور.
أعد تشغيل الجهاز لتفعيل إعدادات وضع التخزين الجديدة.
معاملات التسجيل
البث الرئيسي
يشير البث الرئيسي إلى البث الأساسي الذي يؤثر على البيانات المسجَّلة على القرص الصلب، ويحدد مباشرةً جودة التسجيل وحجم الصورة.
مقارنةً بالبث الفرعي، يوفر البث الرئيسي جودة فيديو أعلى بدقة وعدد إطارات أكبر.
- معدل الإطارات (FPS - إطارات في الثانية): يشير إلى عدد الإطارات الملتقطة في كل ثانية. يُعدّ معدل الإطارات الأعلى مفيداً عند وجود حركة في تدفق الفيديو، إذ يحافظ على جودة الصورة طوال الوقت.
- الدقة: تُعدّ دقة الصورة مقياساً لمقدار التفاصيل التي يمكن أن تحتوي عليها الصورة الرقمية؛ كلما زادت الدقة، زاد مستوى التفاصيل. يمكن تحديد الدقة بعدد أعمدة البكسل (العرض) مضروباً في عدد صفوف البكسل (الارتفاع)، مثل 1024×768.
- معدل البيانات: يُشار إلى معدل البيانات (بـ kbit/s أو Mbit/s) في الغالب على أنه السرعة، غير أنه يحدد في الواقع عدد البتات في وحدة الزمن لا المسافة في وحدة الزمن.
- تفعيل وضع H.264+: يساعد وضع H.264+ على ضمان جودة فيديو عالية مع معدل بيانات أقل، مما يقلل الحاجة إلى النطاق الترددي وحجم مساحة HDD المطلوبة للتخزين.
ستوفر لك إعدادات الدقة ومعدل الإطارات ومعدل البيانات الأعلى جودة فيديو أفضل، لكنها ستتطلب نطاقاً ترددياً أكبر على الإنترنت وستستهلك مساحة تخزين أكبر على القرص الصلب.
البث الفرعي
البث الفرعي هو ترميز ثانٍ يعمل بالتوازي مع البث الرئيسي. يتيح لك تقليل النطاق الترددي الصادر على الإنترنت دون التضحية بجودة التسجيل المباشر.
يُستخدم البث الفرعي في الغالب حصرياً من قِبَل تطبيقات الهاتف الذكي لعرض الفيديو المباشر. قد يستفيد أكثر المستخدمون الذين يمتلكون سرعات إنترنت محدودة من هذا الإعداد.
الصورة
تشير الصورة إلى التقاط الصور المباشرة في نوع التسجيل المستمر أو التسجيل بالأحداث. (Storage > Capture Schedule > Advanced)
- Picture Quality: اضبط جودة الصورة على منخفضة أو متوسطة أو عالية. تتطلب جودة الصورة الأعلى مساحة تخزين أكبر.
- Interval: فترة التقاط الصور المباشرة.
- Capture Delay Time: مدة التقاط الصور.
ANR
تتيح وظيفة ANR (التجديد التلقائي للشبكة) للكاميرا IP حفظ ملفات التسجيل في وحدة التخزين المحلية عند انقطاع الشبكة، وعند استعادة الاتصال تقوم برفع الملفات إلى الجهاز.
قم بتفعيل وظيفة ANR (التجديد التلقائي للشبكة) عبر متصفح الويب (Configuration > Storage > Schedule Settings > Advanced).
تهيئة إعدادات التسجيل المتقدمة
الانتقال إلى Schedule Settings
انتقل إلى Storage > Schedule Settings > Record Schedule/Capture Schedule.
تفعيل التسجيل المجدوَل
حدد Enable لتفعيل التسجيل المجدوَل.
فتح إعدادات Advanced
انقر على Advanced لضبط معاملات التسجيل.

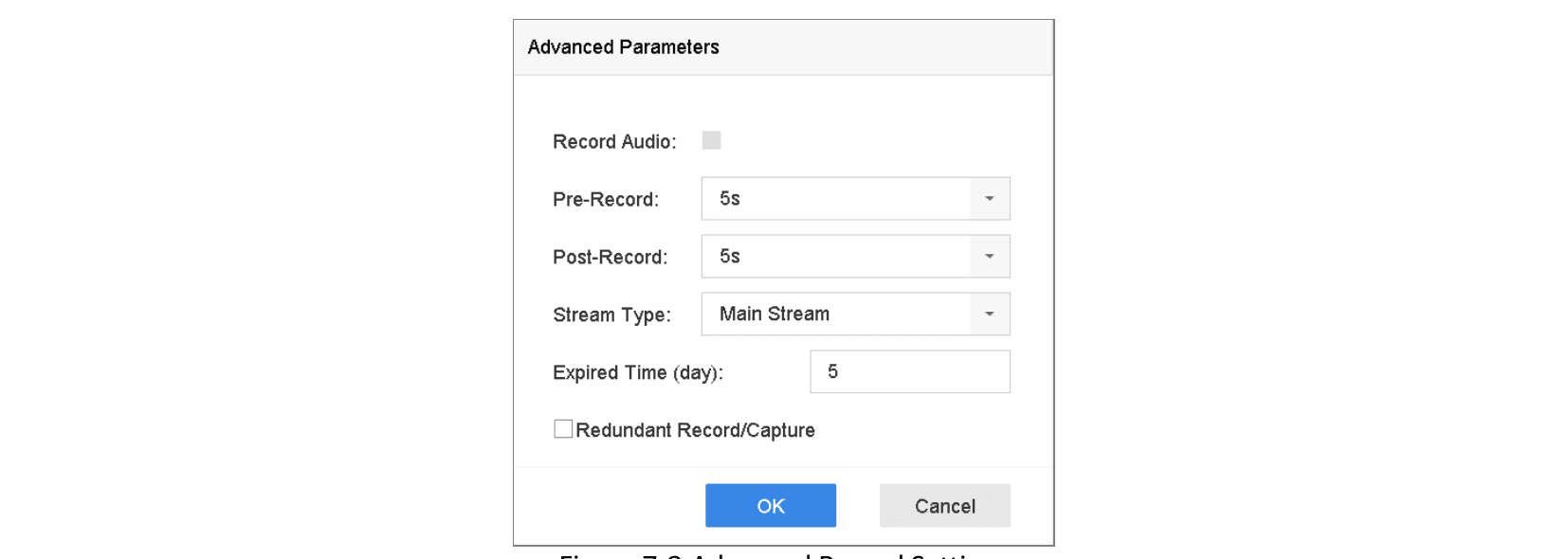

الشكل 7-8 إعدادات التسجيل المتقدمة
قم بتهيئة المعاملات التالية:
- Record Audio: حدد مربع الاختيار لتفعيل تسجيل الصوت أو تعطيله.
- Pre-record: الوقت الذي تضبطه للتسجيل قبل الوقت المجدوَل أو الحدث. على سبيل المثال، عند تشغيل الإنذار للتسجيل في الساعة 10:00، وإذا ضبطت وقت ما قبل التسجيل على 5 ثوانٍ، تبدأ الكاميرا بالتسجيل في الساعة 9:59:55.
- Post-record: الوقت الذي تضبطه للتسجيل بعد انتهاء الحدث أو الوقت المجدوَل. على سبيل المثال، عند انتهاء التسجيل المُشغَّل بالإنذار في الساعة 11:00، وإذا ضبطت وقت ما بعد التسجيل على 5 ثوانٍ، يستمر التسجيل حتى الساعة 11:00:05.
- Expired Time: مدة الاحتفاظ بالملف المسجَّل في HDD. عند الوصول إلى الموعد النهائي، يُحذف الملف. إذا ضبطت وقت الانتهاء على 0، لن يُحذف الملف. يعتمد وقت الاحتفاظ الفعلي بالملف على سعة HDD.
- Redundant Record/Capture: يؤدي تفعيل التسجيل الاحتياطي أو الالتقاط إلى حفظ ملفات التسجيل والصور الملتقطة في HDD الاحتياطي. انظر تهيئة التسجيل والالتقاط الاحتياطي.
- Stream Type: يمكن اختيار البث الرئيسي أو الفرعي للتسجيل. عند اختيار البث الفرعي، يمكنك التسجيل لفترة أطول بنفس مساحة التخزين.
الحفظ
انقر على OK لحفظ الإعدادات.
تهيئة جدول التسجيل
اضبط جدول التسجيل، وسيبدأ الجهاز/يتوقف عن التسجيل تلقائياً وفقاً للجدول المضبوط.
قبل البدء: تأكد من تركيب أقراص HDD في الجهاز أو إضافة الأقراص الشبكية قبل الرغبة في تخزين ملفات الفيديو والصور وملفات السجل.
- ارجع إلى دليل البدء السريع لتركيب HDD.
- ارجع إلى إضافة أقراص الشبكة لتوصيلات HDD الشبكية.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار الكاميرا
اختر كاميرا.
تفعيل الجدول
حدد Enable Schedule.
اختيار نوع التسجيل
اختر Record Type. يمكن أن يكون نوع التسجيل: Continuous أو Motion Detection أو Alarm أو Motion | Alarm أو Motion & Alarm أو Event.
أنواع التسجيل المختلفة قابلة للتهيئة:
- Continuous: التسجيل المجدوَل.
- Event: التسجيل المُشغَّل بجميع إنذارات الأحداث.
- Motion: التسجيل المُشغَّل باكتشاف الحركة.
- Alarm: التسجيل المُشغَّل بالإنذار.
- M/A: التسجيل المُشغَّل باكتشاف الحركة أو الإنذار.
- M&A: التسجيل المُشغَّل باكتشاف الحركة والإنذار معاً.
- POS: التسجيل المُشغَّل بنقطة البيع POS والإنذار.
ضبط الجدول
اختر يوماً واسحب الفأرة على شريط الوقت لضبط جدول التسجيل.
الشكل 7-9 جدول التسجيل
التكرار للأيام الأخرى
كرر الخطوات السابقة لجدولة التسجيل أو الالتقاط لأيام أخرى في الأسبوع.
يكون التسجيل المستمر على مدار اليوم مضبوطاً على الجهاز بشكل افتراضي من المصنع.
نسخ الجدول إلى أيام أخرى
(اختياري) انسخ إعدادات جدول يوم معين إلى أيام أخرى في الأسبوع أو الإجازات.
- انقر على تبويب Copy to.
- اختر اليوم (الأيام) لتكرار نفس إعدادات الجدول.
- انقر على OK.
الشكل 7-10 نسخ الجدول إلى أيام أخرى
التطبيق
انقر على Apply.
لتفعيل التسجيل والالتقاط المُشغَّل بالحركة أو الإنذار أو M | A (حركة أو إنذار) أو M & A (حركة وإنذار) أو الأحداث، يجب عليك تهيئة إعدادات اكتشاف الحركة وإعدادات الإدخال بالإنذار والأحداث الأخرى. يُرجى الرجوع إلى الفصل 11 إعدادات الأحداث والإنذارات والفصل 12 إنذار حدث VCA لمزيد من التفاصيل.
تهيئة التسجيل المستمر
ضبط معاملات الترميز
انتقل إلى Camera > Encoding Parameters > Recording Parameters.
ضبط معاملات التسجيل المستمر
اضبط معاملات التسجيل المستمر بالبث الرئيسي/الفرعي للكاميرا.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار نوع Continuous
اختر نوع التسجيل Continuous.
رسم شريط الوقت
اسحب الفأرة على شريط الوقت لضبط جدول التسجيل المستمر. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل المُشغَّل باكتشاف الحركة
يمكنك تهيئة التسجيل المُشغَّل بحدث اكتشاف الحركة.
تهيئة اكتشاف الحركة
انتقل إلى System > Event > Normal Event > Motion Detection.
قم بتهيئة اكتشاف الحركة واختر القناة (القنوات) لتشغيل التسجيل عند وقوع حدث الحركة. ارجع إلى الفصل 11.3 تهيئة إنذار اكتشاف الحركة لمزيد من التفاصيل.
ضبط معاملات الترميز
انتقل إلى Camera > Encoding Parameters > Recording Parameters.
اضبط معاملات التسجيل بالبث الرئيسي/الفرعي للأحداث للكاميرا.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار نوع Motion
اختر نوع التسجيل Motion.
رسم شريط الوقت
اسحب الفأرة على شريط الوقت لضبط جدول تسجيل اكتشاف الحركة. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل المُشغَّل بالأحداث
يمكنك تهيئة التسجيل المُشغَّل باكتشاف الحركة، أو اكتشاف الحركة والإنذار، أو اكتشاف الوجه، أو اكتشاف المركبات، أو اكتشاف تجاوز الخطوط، وغيرها.
تهيئة اكتشاف الأحداث
انتقل إلى System > Event.
قم بتهيئة اكتشاف الأحداث واختر القناة (القنوات) لتشغيل التسجيل عند وقوع حدث. ارجع إلى الفصل 11 إعدادات الأحداث والإنذارات والفصل 12 إنذار حدث VCA لمزيد من التفاصيل.
ضبط معاملات الترميز
انتقل إلى Camera > Encoding Parameters > Recording Parameters.
اضبط معاملات التسجيل بالبث الرئيسي/الفرعي للأحداث للكاميرا.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار نوع Event
اختر نوع التسجيل Event.
رسم شريط الوقت
اسحب الفأرة على شريط الوقت لضبط جدول تسجيل اكتشاف الأحداث. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل المُشغَّل بالإنذار
يمكنك تهيئة التسجيل المُشغَّل بإدخال الإنذار.
تهيئة إدخال الإنذار
انتقل إلى System > Event > Normal Event > Alarm Input.
قم بتهيئة إدخال الإنذار واختر القناة (القنوات) لتشغيل التسجيل عند وقوع إنذار. ارجع إلى الفصل 11 إعدادات الأحداث والإنذارات والفصل 12 إنذار حدث VCA لمزيد من التفاصيل.
ضبط معاملات الترميز
انتقل إلى Camera > Encoding Parameters > Recording Parameters.
اضبط معاملات التسجيل بالبث الرئيسي/الفرعي للأحداث للكاميرا.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار نوع Alarm
اختر نوع التسجيل Alarm.
رسم شريط الوقت
اسحب الفأرة على شريط الوقت لضبط جدول التسجيل بالإنذار. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل المُشغَّل بأحداث POS
يمكنك تهيئة التسجيل المُشغَّل بأحداث POS المتصلة، كالمعاملات وغيرها.
تهيئة إعدادات POS
انتقل إلى System > POS Settings.
قم بتهيئة POS واختر القناة (القنوات) في Event Linkage لتشغيل التسجيل عند وقوع حدث POS. ارجع إلى الفصل 13 التحليل الذكي لمزيد من التفاصيل.
ضبط معاملات الترميز
انتقل إلى Camera > Encoding Parameters > Recording Parameters.
اضبط معاملات التسجيل بالبث الرئيسي/الفرعي للأحداث للكاميرا.
الانتقال إلى Recording Schedule
انتقل إلى Storage > Recording Schedule.
اختيار نوع POS Event
اختر نوع التسجيل POS Event.
ضبط الجدول
اضبط الجدول للتسجيل المُشغَّل بأحداث POS. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التقاط الصور
تشير الصورة إلى التقاط الصور المباشرة في نوع التسجيل المستمر أو التسجيل بالأحداث.
تهيئة معاملات الصورة
انتقل إلى Storage > Capture Schedule > Advanced.
اضبط معاملات الصورة:
- Resolution: اضبط دقة الصورة الملتقطة.
- Picture Quality: اضبط جودة الصورة على منخفضة أو متوسطة أو عالية. تتطلب جودة الصورة الأعلى مساحة تخزين أكبر.
- Interval: فترة التقاط الصور المباشرة.
- Capture Delay Time: مدة التقاط الصور.
الانتقال إلى Capture Schedule
انتقل إلى Storage > Capture Schedule.
اختيار الكاميرا
اختر الكاميرا لتهيئة التقاط الصور.
ضبط جدول الالتقاط
اضبط جدول التقاط الصور. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل والالتقاط في الإجازات
الغرض: اتبع الخطوات لتهيئة جدول التسجيل أو الالتقاط خلال الإجازات لتلك السنة. قد ترغب في وضع خطة مختلفة للتسجيل والالتقاط خلال أيام الإجازة.
الانتقال إلى Holiday Settings
انتقل إلى System > Holiday Settings.
اختيار إجازة وتعديلها
اختر عنصر إجازة من القائمة وانقر على أيقونة التعديل.
تفعيل الإجازة وتهيئتها
حدد Enable لتهيئة الإجازة.
الشكل 7-11 تعديل إعدادات الإجازة
- عدّل اسم الإجازة.
- اختر الوضع: حسب التاريخ، أو حسب الأسبوع، أو حسب الشهر.
- حدد تاريخ بداية ونهاية الإجازة.
- انقر على OK.
ضبط جدول تسجيل الإجازة
اضبط الجدول لتسجيل الإجازة. ارجع إلى تهيئة جدول التسجيل لمزيد من التفاصيل.
تهيئة التسجيل والالتقاط الاحتياطي
الغرض: يؤدي تفعيل التسجيل والالتقاط الاحتياطي — أي حفظ ملفات التسجيل والصور الملتقطة ليس فقط في HDD القراءة/الكتابة بل أيضاً في HDD الاحتياطي — إلى تعزيز أمان البيانات وموثوقيتها بشكل فعّال.
يجب ضبط وضع التخزين على Group قبل ضبط خاصية HDD على Redundancy. للاطلاع على معلومات تفصيلية، يُرجى الرجوع إلى تهيئة مجموعات HDD. يجب أن يكون هناك على الأقل HDD آخر في حالة القراءة/الكتابة.
الانتقال إلى Storage Device
انتقل إلى Storage > Storage Device.
فتح Local HDD Settings
اختر HDD من القائمة وانقر على أيقونة التعديل للدخول إلى واجهة Local HDD Settings.
ضبط خاصية HDD
اضبط خاصية HDD على Redundancy.

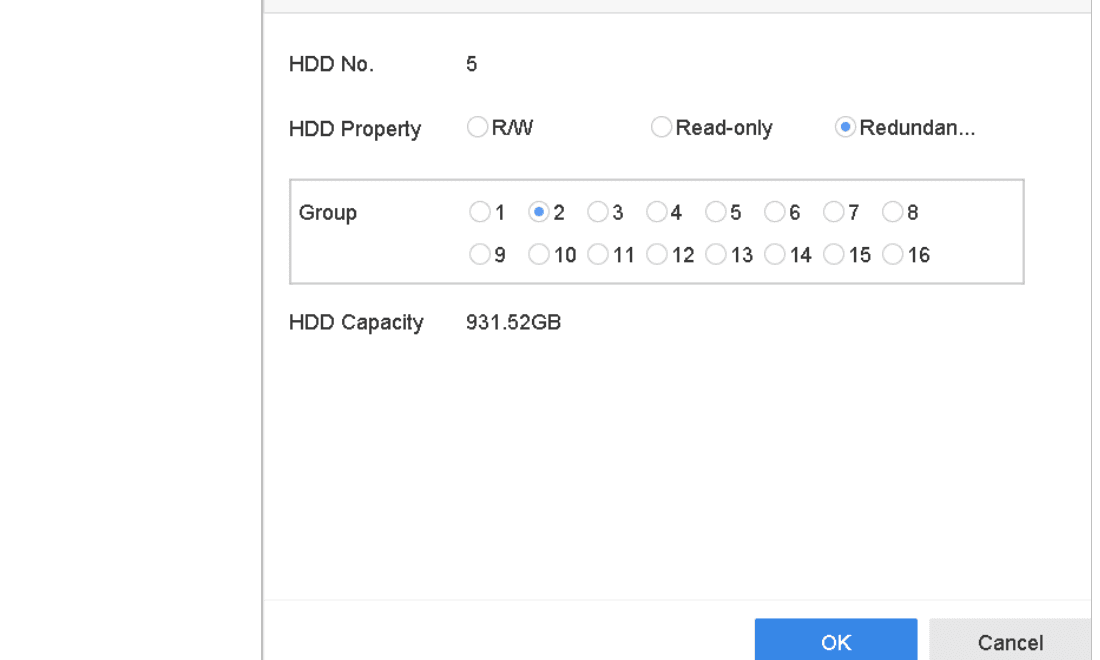

الشكل 7-12 خاصية HDD - Redundancy
الانتقال إلى Schedule Settings
انتقل إلى Storage > Schedule Settings > Record Schedule/Capture Schedule.
فتح Advanced
انقر على Advanced لضبط معاملات تسجيل الكاميرا.
الشكل 7-13 معاملات التسجيل
تفعيل التسجيل الاحتياطي
حدد مربع اختيار Redundant Record/Capture.
الحفظ
انقر على OK لحفظ الإعدادات.
مصفوفة الأقراص (RAID)
الغرض: مصفوفة الأقراص هي تقنية افتراضية لتخزين البيانات تجمع عدة محركات أقراص فيزيائية في وحدة منطقية واحدة. تُعرف أيضاً بـ "RAID"، وتخزن البيانات على عدة أقراص HDD لتوفير قدر كافٍ من التكرار بحيث يمكن استعادة البيانات في حالة فشل أحد الأقراص. توزَّع البيانات على الأقراص بإحدى الطرق المتعددة المعروفة بـ "مستويات RAID"، بناءً على متطلبات التكرار والأداء.
تدعم مصفوفات الأقراص أجهزة سلسلة LTN89xx-R فقط.
إنشاء مصفوفة أقراص
الغرض: يدعم الجهاز مصفوفات الأقراص المبنية على البرمجيات. قم بتفعيل وظيفة RAID حسب الحاجة. تتوفر طريقتان لإنشاء مصفوفة: التهيئة بلمسة واحدة والتهيئة اليدوية.
تفعيل RAID
الغرض: اتبع الخطوات التالية لتفعيل وظيفة مصفوفة الأقراص.
الانتقال إلى Storage > Advanced
انتقل إلى Storage > Advanced.
الشكل 8-1 متقدم
تفعيل RAID
حدد Enable RAID.
التطبيق
انقر على Apply.
إعادة التشغيل
أعد تشغيل الجهاز لتفعيل الإعدادات.
الإنشاء بلمسة واحدة
الغرض: تؤدي التهيئة بلمسة واحدة إلى إنشاء مصفوفة الأقراص. بشكل افتراضي، نوع المصفوفة المنشأة بالتهيئة بلمسة واحدة هو RAID 5.
قبل البدء:
- قم بتفعيل وظيفة RAID. للاطلاع على التفاصيل، ارجع إلى تفعيل RAID.
- ركِّب على الأقل 3 أقراص HDD. إذا كان عدد أقراص HDD المركَّبة يزيد عن 10، سيتم إنشاء مصفوفتين. للحفاظ على موثوقية واستقرار تشغيل أقراص HDD، يُوصى باستخدام أقراص HDD من المستوى المؤسسي بنفس الطراز والسعة.
الانتقال إلى Physical Disk
انتقل إلى Storage > RAID Setup > Physical Disk.

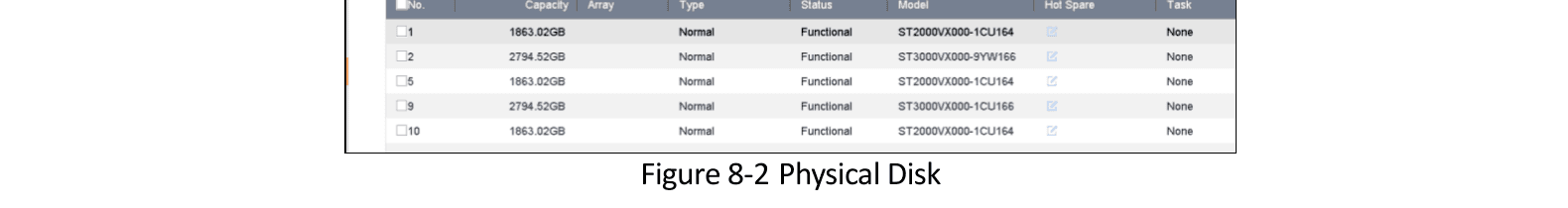

الشكل 8-2 القرص الفيزيائي
تشغيل One-touch Config
انقر على One-touch Config.
إدخال اسم المصفوفة
عدّل اسم المصفوفة في Array Name وانقر على OK لبدء التهيئة.
إذا قمت بتركيب 4 أقراص HDD أو أكثر، سيتم إنشاء قرص احتياطي ساخن لإعادة بناء المصفوفة.
تأكيد الإنشاء
عند ظهور مربع رسالة بانتهاء إنشاء المصفوفة، انقر على OK.
عرض المصفوفة
اختياراً، سيقوم الجهاز تلقائياً بتهيئة المصفوفة المنشأة. انتقل إلى Storage > RAID Setup > Array لعرض معلومات المصفوفة المنشأة.
الإنشاء اليدوي
الغرض: الإنشاء اليدوي لمصفوفة RAID 0 أو RAID 1 أو RAID 5 أو RAID 6 أو RAID 10.
الانتقال إلى Physical Disk
انتقل إلى Storage > RAID Setup > Physical Disk.
النقر على Create
انقر على Create.
الجدول 8-1 نافذة إنشاء المصفوفة
إدخال اسم المصفوفة
أدخل اسم المصفوفة.
اختيار مستوى RAID
اختر RAID Level كـ RAID 0 أو RAID 1 أو RAID 5 أو RAID 6 أو RAID 10 حسب الحاجة.
اختيار الأقراص الفيزيائية
اختر الأقراص الفيزيائية لتكوين المصفوفة.
الجدول 8-2 العدد المطلوب من أقراص HDD
| مستوى RAID | العدد المطلوب من أقراص HDD |
|---|---|
| RAID 0 | على الأقل قرصان HDD. |
| RAID 1 | على الأقل قرصان HDD. |
| RAID 5 | على الأقل 3 أقراص HDD. |
| RAID 6 | على الأقل 4 أقراص HDD. |
| RAID 10 | يجب أن يكون عدد أقراص HDD عدداً زوجياً يتراوح بين 4 و16. |
التأكيد
انقر على OK.
عرض المصفوفة
اختياراً، سيقوم الجهاز تلقائياً بتهيئة المصفوفة المنشأة. انتقل إلى Storage > RAID Setup > Array لعرض معلومات المصفوفة المنشأة.

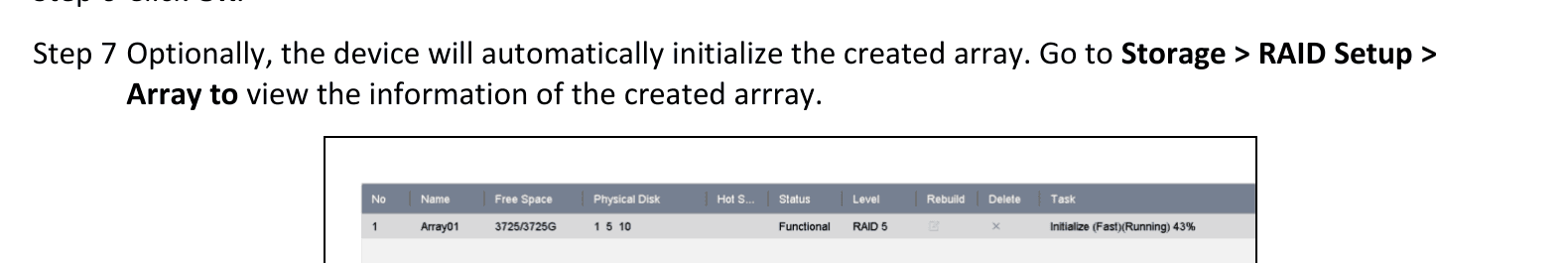

الشكل 8-3 قائمة المصفوفات
إعادة بناء مصفوفة
الغرض: تشمل حالات المصفوفة: Functional (وظيفي) وDegraded (متدهور) وOffline (غير متصل). لضمان أمان وموثوقية البيانات المخزنة في المصفوفة، قم بإجراء الصيانة الفورية والمناسبة للمصفوفات وفقاً لحالتها.
- Functional: لا يوجد فقدان في أقراص المصفوفة.
- Offline: تجاوز عدد الأقراص المفقودة الحد الأقصى المسموح به.
- Degraded: إذا فشل أي HDD في المصفوفة، تتدهور المصفوفة. أعد بناءها لاستعادة حالة Functional.
تهيئة قرص احتياطي ساخن
الغرض: تعتمد إعادة البناء التلقائية لمصفوفة الأقراص على الأقراص الاحتياطية الساخنة.
الانتقال إلى Physical Disk
انتقل إلى Storage > RAID Setup > Physical Disk.

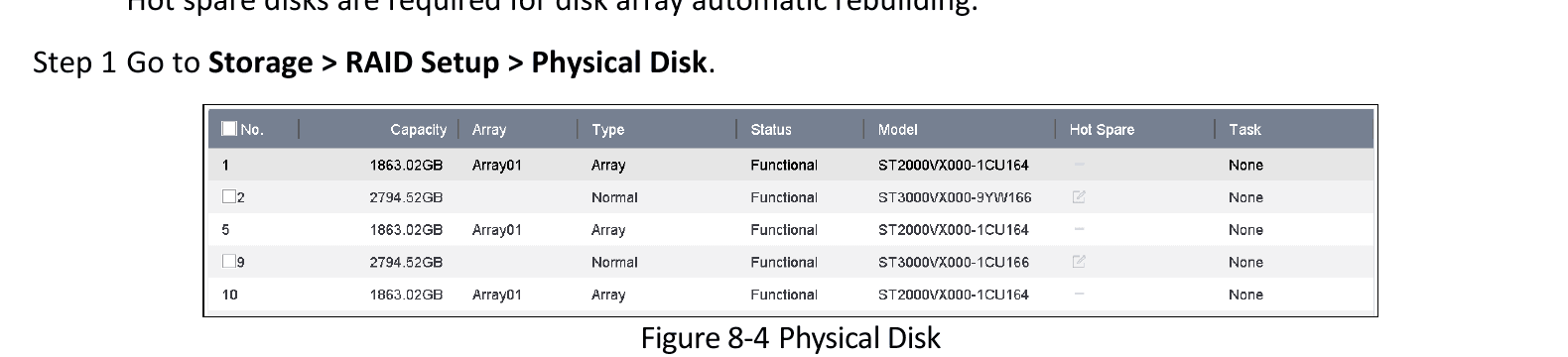

الشكل 8-4 القرص الفيزيائي
ضبط القرص الاحتياطي الساخن
انقر على أيقونة القرص الاحتياطي الساخن لـ HDD متاح لتعيينه كقرص احتياطي ساخن.
إعادة البناء التلقائية للمصفوفة
الغرض: يمكن للجهاز إعادة بناء المصفوفات المتدهورة تلقائياً باستخدام الأقراص الاحتياطية الساخنة.
قبل البدء: قم بإنشاء أقراص احتياطية ساخنة. للاطلاع على التفاصيل، ارجع إلى تهيئة قرص احتياطي ساخن.
مراقبة تقدم إعادة البناء
سيقوم الجهاز تلقائياً بإعادة بناء المصفوفات المتدهورة باستخدام الأقراص الاحتياطية الساخنة. انتقل إلى Storage > RAID Setup > Array لعرض تقدم إعادة البناء.
الشكل 8-5 قائمة المصفوفات
إعادة البناء اليدوية للمصفوفة
الغرض: إذا لم تكن هناك أقراص احتياطية ساخنة مهيأة، أعد بناء المصفوفة المتدهورة يدوياً.
قبل البدء: يجب أن يكون هناك على الأقل قرص فيزيائي متاح لإعادة بناء المصفوفة.
الانتقال إلى Array
انتقل إلى Storage > RAID Setup > Array.
الشكل 8-6 قائمة المصفوفات
فتح Rebuild
انقر على أيقونة إعادة البناء الخاصة بالمصفوفة المتدهورة.
الشكل 8-7 إعادة بناء المصفوفة
اختيار القرص الفيزيائي
اختر القرص الفيزيائي المتاح.
التأكيد
انقر على OK.
الإقرار بالتحذير
انقر على OK في مربع الرسالة المنبثقة "Do not unplug the physical disk when it is under rebuilding."
