Помощен център за LTS ConnectМрежови настройки
Конфигурирайте TCP/IP, PT облак, DDNS, PPPoE, NTP, SNMP, имейл известия и настройки на портове за мрежовия видеорекордер V4.
Конфигуриране на TCP/IP настройки
Цел: TCP/IP настройките трябва да бъдат правилно конфигурирани, преди да можете да работите с устройството по мрежа.
Устройство с двоен мрежов интерфейс
Отидете на TCP/IP настройките
Отидете на System > Network > TCP/IP.
Фигура 15-1 TCP/IP настройки
Изберете режим на работа
Изберете Net-Fault Tolerance или Multi-Address Mode в Working Mode.
- Net-Fault Tolerance: Двете NIC карти използват един и същи IP адрес и можете да изберете основната NIC карта — LAN1 или LAN2. По този начин, при повреда на едната NIC карта, устройството автоматично активира резервната NIC карта, за да осигури нормалното функциониране на системата.
- Multi-Address Mode: Параметрите на двете NIC карти могат да се конфигурират независимо. Можете да изберете LAN1 или LAN2 в Select NIC за настройки на параметрите. Изберете една NIC карта като маршрут по подразбиране. Когато системата се свърже с външната мрежа, данните ще се препращат през маршрута по подразбиране.
Конфигурирайте IP настройките
Конфигурирайте останалите IP настройки според нуждите.
- Поставете отметка на Enable DHCP, за да получите IP настройките автоматично, ако на мрежата е наличен DHCP сървър.
- Валидният диапазон на стойността MTU е от 500 до 9676.
Прилагане
Щракнете върху Apply.
Устройство с единичен мрежов интерфейс
Отидете на TCP/IP настройките
Отидете на System > Network > TCP/IP.
Фигура 15-2 TCP/IP настройки
Конфигурирайте мрежовите параметри
Конфигурирайте мрежовите параметри според нуждите.
- Поставете отметка на Enable DHCP, за да получите IP настройките автоматично, ако на мрежата е наличен DHCP сървър.
- Валидният диапазон на стойността MTU е от 500 до 9676.
Прилагане
Щракнете върху Apply.
Конфигуриране на PT облак
PT облакът предоставя мобилно приложение за достъп и управление на свързания енкодер, което ви дава удобен отдалечен достъп до системата за видеонаблюдение.
PT облакът може да бъде активиран чрез операции в софтуера IP PORTAL, GUI и уеб браузър. В този раздел описваме стъпките за работа чрез GUI.
Отидете на Platform Access
Отидете на Configuration > Network > Advanced Settings > Platform Access.

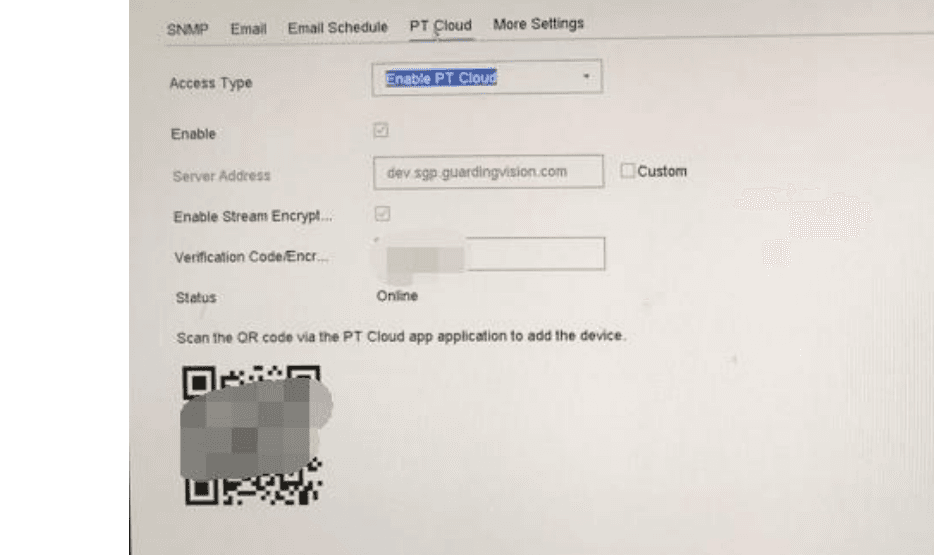

Фигура 15-3 Настройки на PT облак
Активирайте функцията
Поставете отметка в полето Enable, за да активирате функцията.
След това ще се появи страницата Service Terms, показана по-долу.

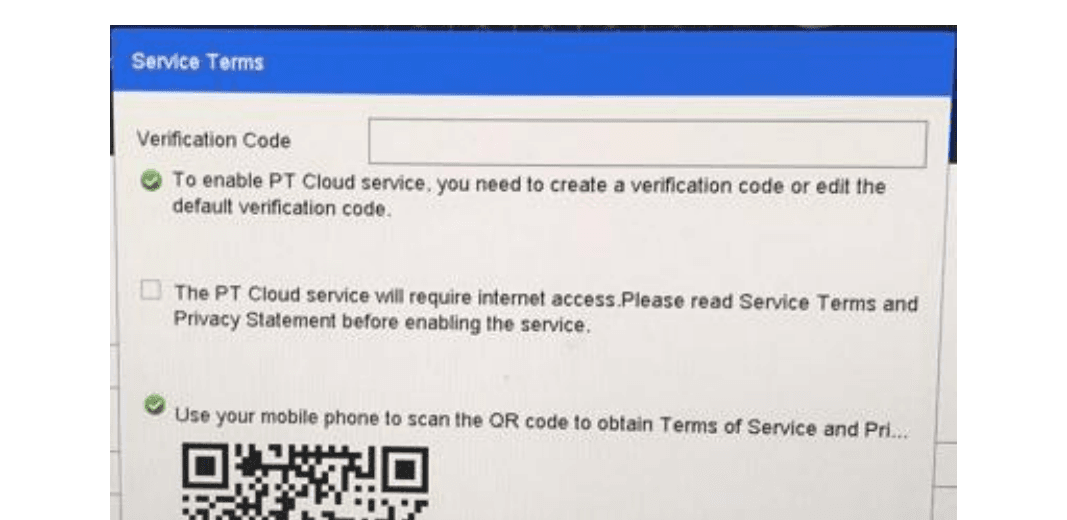

Фигура 15-4 Условия за ползване
- Въведете код за потвърждение в полето Verification Code.
- Потвърдете кода за потвърждение.
- Прочетете Terms of Service и Privacy Policy, преди да активирате услугата.
- Щракнете върху OK, за да запазите настройките и да се върнете на страницата на PT облак.
- PT облакът е деактивиран по подразбиране.
- Кодът за потвърждение е празен, когато устройството напуска фабриката.
- Кодът за потвърждение трябва да съдържа от 6 до 12 букви или цифри и е чувствителен към регистъра.
- При всяко активиране на PT облака се появява страницата за условия за ползване и трябва да прочетете Terms of Service и Privacy Policy, преди да го активирате.
Конфигурирайте персонализиран сървър (по избор)
(По избор) Ако искате да използвате персонализиран сървър, активирайте Custom и въведете Server Address в текстовото поле.
Запазване
Щракнете върху Save.
Достъп чрез мобилен телефон
След конфигурирането можете да получите достъп до DVR и да го управлявате чрез мобилния си телефон.
Моля, вижте файла с помощна информация в PT Cloud Mobile Client User Manual за добавяне на устройството към PT облака и допълнителни инструкции за работа.
Конфигуриране на DDNS
Цел: Можете да настроите услугата за динамично DNS за мрежов достъп. Налични са различни DDNS режими: DynDNS, PeanutHull и NO-IP.
Преди да започнете: Трябва да регистрирате услугите DynDNS, PeanutHull или NO-IP при вашия интернет доставчик, преди да конфигурирате DDNS настройките.
Отидете на DDNS настройките
Отидете на System > Network > TCP/IP > DDNS.
Активиране
Поставете отметка на Enable.
Изберете тип DDNS
Изберете DynDNS в DDNS Type.
PeanutHull и NO-IP също са налични в DDNS Type и съответната необходима информация трябва да бъде въведена.
Въведете адреса на сървъра
Въведете Server Address за DynDNS (напр. member.dyndns.org).
Въведете домейн името на устройството
В Device Domain Name въведете домейн името, получено от уебсайта на DynDNS.
Въведете идентификационните данни
Въведете User Name и Password, регистрирани в уебсайта на DynDNS.
Фигура 15-5 DDNS настройки
Прилагане
Щракнете върху Apply.
Конфигуриране на PPPoE
Ако устройството е свързано с интернет чрез PPPoE, трябва да конфигурирате потребителското име и паролата съответно в System > Network > TCP/IP > PPPoE.
Свържете се с вашия интернет доставчик за подробности относно услугата PPPoE.
Конфигуриране на NTP
Цел: На устройството може да се конфигурира връзка с NTP сървър (Network Time Protocol), за да се осигури точност на системната дата и час.
Отидете на NTP настройките
Отидете на System > Network > TCP/IP > NTP.
Фигура 15-6 NTP настройки
Активиране
Поставете отметка на Enable.
Конфигурирайте NTP настройките
Конфигурирайте NTP настройките според нуждите.
- Interval (min): Интервал от време между две синхронизации на времето с NTP сървъра.
- NTP Server: IP адрес на NTP сървъра.
- NTP Port: Порт на NTP сървъра.
Прилагане
Щракнете върху Apply.
Конфигуриране на SNMP
Цел: Можете да конфигурирате SNMP настройките, за да получавате информация за статуса и параметрите на устройството.
Преди да започнете: Изтеглете SNMP софтуер, за да получавате информация от устройството чрез SNMP порта. Чрез задаване на адреса и порта на уловката (trap), устройството може да изпраща аларми и съобщения за изключения към центъра за наблюдение.
Отидете на SNMP настройките
Отидете на System > Network > Advanced > SNMP.

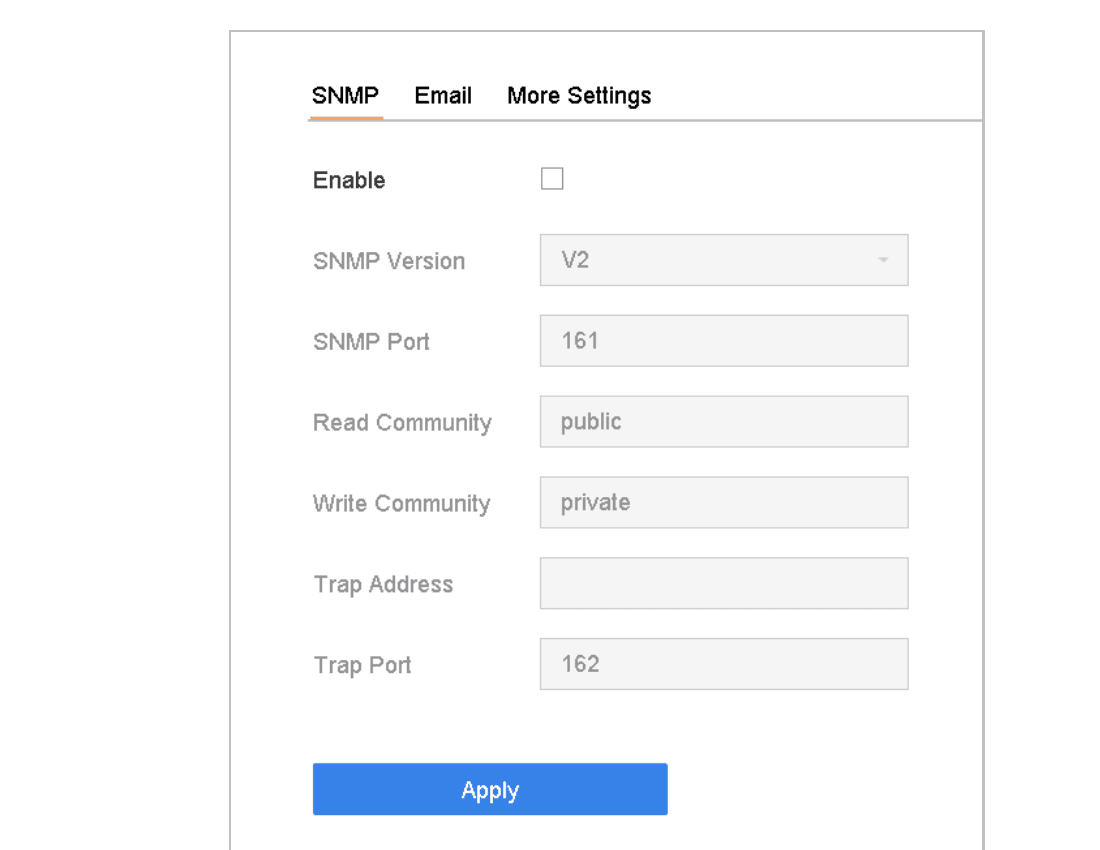

Фигура 15-7 SNMP настройки
Активиране
Поставете отметка на Enable. Ще се появи съобщение, предупреждаващо за възможен риск за сигурността. Щракнете върху Yes, за да продължите.
Конфигурирайте SNMP настройките
Конфигурирайте SNMP настройките според нуждите.
- Trap Address: IP адрес на SNMP хоста.
- Trap Port: Порт на SNMP хоста.
Прилагане
Щракнете върху Apply.
Конфигуриране на имейл
Цел: Системата може да бъде конфигурирана да изпраща имейл известия до всички определени потребители при настъпване на посочено събитие — например при задействане на аларма или детектиране на движение, промяна на администраторската парола и др.
Преди да започнете: Устройството трябва да бъде свързано с локална мрежа (LAN), която съдържа SMTP пощенски сървър. Мрежата трябва също да бъде свързана с интранет или интернет, в зависимост от местоположението на имейл акаунтите, до които искате да изпращате известия.
Отидете на имейл настройките
Отидете на System > Network > Advanced > Email.
Фигура 15-8 Имейл настройки
Конфигурирайте имейл настройките
Конфигурирайте следните имейл настройки.
- Enable Server Authentication: Поставете отметка, за да активирате функцията, ако SMTP сървърът изисква удостоверяване на потребителя, и въведете потребителското име и паролата.
- SMTP Server: IP адрес на SMTP сървъра или хост название (напр. smtp.263xmail.com).
- SMTP Port: По подразбиране TCP/IP портът, използван за SMTP, е 25.
- Enable SSL/TLS: Поставете отметка, за да активирате SSL/TLS, ако SMTP сървърът го изисква.
- Sender: Името на изпращача.
- Sender's Address: Адресът на изпращача.
- Select Receivers: Изберете получателя. Могат да се конфигурират до 3 получателя.
- Receiver: Името на получателя.
- Receiver's Address: Имейл адресът на потребителя, който ще получава известия.
- Enable Attached Picture: Поставете отметка, за да изпращате имейли с прикачени изображения от аларми. Интервалът е времето между изпращането на две последователни изображения от аларми.
Прилагане
Щракнете върху Apply.
Тест (по избор)
(По избор) Щракнете върху Test, за да изпратите тестов имейл.
Конфигуриране на портове
Можете да конфигурирате различни типове портове, за да активирате съответните функции.
Отидете на System > Network > Advanced > More Settings и конфигурирайте настройките на портовете според нуждите.
Фигура 15-9 Настройки на портове
- Alarm Host IP/Port: При конфигуриран отдалечен хост за аларми, устройството ще изпраща събитието за аларма или съобщението за изключение до хоста при задействане на аларма. Отдалеченият хост за аларми трябва да има инсталиран клиентски управленски софтуер (CMS). Alarm Host IP се отнася до IP адреса на отдалечения компютър, на който е инсталиран CMS софтуерът (напр. NVMS7000), а Alarm Host Port (по подразбиране 7200) трябва да съответства на порта за наблюдение на аларми, конфигуриран в софтуера.
- Server Port: Портът на сървъра (по подразбиране 8000) трябва да се конфигурира за отдалечен достъп на клиентски софтуер и валидният му диапазон е от 2000 до 65535.
- HTTP Port: HTTP портът (по подразбиране 80) трябва да се конфигурира за отдалечен достъп чрез уеб браузър.
- Multicast IP: Многоадресното предаване може да се конфигурира, за да се активира живото изображение за камери, надвишаващи максималния разрешен брой по мрежата. Многоадресният IP адрес обхваща клас D IP в диапазона от 224.0.0.0 до 239.255.255.255, като се препоръчва използването на IP адрес в диапазона от 239.252.0.0 до 239.255.255.255. При добавяне на устройство към CMS софтуера многоадресният адрес трябва да съответства на адреса на устройството.
- RTSP Port: RTSP (Real Time Streaming Protocol) е мрежов протокол за управление, предназначен за контрол на сървъри за стрийминг медия. По подразбиране портът е 554.
Щракнете върху Apply.
