Živé zobrazení

Vstup do rozhraní digitálního zoomu

V režimu živého zobrazení klikněte na na panelu nástrojů a vstupte do rozhraní digitálního zoomu.

Přiblížení nebo oddálení

Posuňte posuvník nebo otočte kolečko myši pro přiblížení/oddálení obrazu na různá zvětšení (1× až 16×).

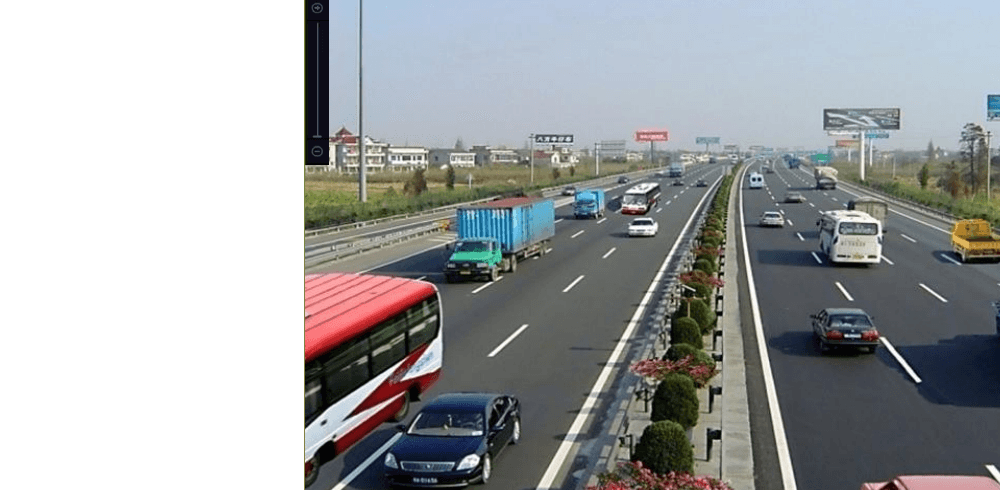

Obrázek 5-1 Digitální zoom

Vstup do režimu rozvinutého zobrazení rybím okem

V režimu živého zobrazení klikněte na a vstupte do režimu rozvinutého zobrazení rybím okem.

Výběr režimu rozvinutého zobrazení

Vyberte režim rozvinutého zobrazení:

• 180° Panorama: Přepne obraz živého zobrazení do 180° panoramatického pohledu.
• 360° Panorama: Přepne obraz živého zobrazení do 360° panoramatického pohledu.
• PTZ Expansion: Rozvinutí PTZ je detail určité definované oblasti ve fisheye pohledu nebo panoramatickém rozvinutí. Podporuje funkci elektronického PTZ, nazývanou také e-PTZ.
• Radial Expansion: V režimu radiálního rozvinutí je zobrazen celý širokokutý pohled fisheye kamery. Tento režim se nazývá zobrazení rybím okem, protože napodobuje vidění vypouklého oka ryby. Objektiv vytváří zakřivené obrazy rozsáhlé oblasti s deformací perspektivy a úhlů objektů v záběru.

Vstup do režimu 3D polohování

V režimu živého zobrazení klikněte na a vstupte do režimu 3D polohování.

Přiblížení nebo oddálení

Přiblížení/oddálení obrazu:

• Zoom In: Klikněte levým tlačítkem myši na požadované místo ve videu a táhněte obdélník směrem doprava dolů pro přiblížení.
• Zoom Out: Táhněte obdélník levým tlačítkem myši směrem doleva nahoru – tím se dané místo přesune do středu a obdélníková oblast se oddálí.

Vstup do rozhraní strategie živého zobrazení

V režimu živého zobrazení klikněte na a vstupte do rozhraní operace digitálního zoomu v režimu celé obrazovky.

Výběr strategie

Vyberte strategii živého zobrazení: Real-time, Balanced nebo Fluency.

Vstup do rozhraní detekce cílů

V režimu živého zobrazení klikněte na Target Detection a vstupte do rozhraní detekce cílů.

Výběr typů detekce

Zaškrtnutím políček vyberte různé typy detekce: detekce pohybu, detekce vozidel, detekce tváří a detekce lidského těla.

Výběr režimu analýzy

Vyberte historickou analýzu nebo analýzu v reálném čase pro získání výsledků.

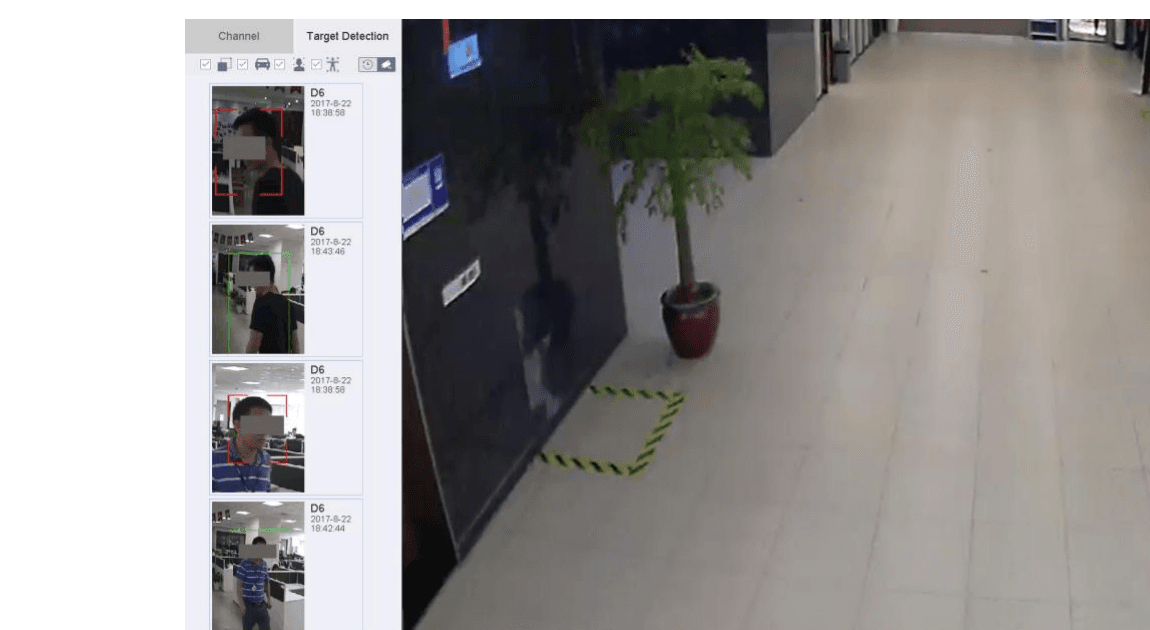

Obrázek 5-2 Detekce cílů

Zobrazení výsledků

Výsledky inteligentní analýzy detekce jsou zobrazeny v seznamu. Volitelně klikněte na výsledek v seznamu pro přehrání příslušného videa.

Přejít na obecná nastavení živého zobrazení

Přejděte na System > Live View > General.

Obrázek 5-3 Živé zobrazení – Obecné

Konfigurace parametrů živého zobrazení

Nakonfigurujte parametry živého zobrazení:

• Video Output Interface: Vyberte video výstup, který chcete konfigurovat.
• Live View Mode: Vyberte režim zobrazení pro živé zobrazení, např. 2*2, 1*5 atd.
• Dwell Time: Čas v sekundách, po který se čeká před přepnutím kamer při automatickém přepínání v živém zobrazení.
• Enable Audio Output: Zapněte/vypněte zvukový výstup pro vybraný video výstup.
• Volume: Upravte hlasitost živého zobrazení, přehrávání a obousměrného zvuku pro vybrané výstupní rozhraní.
• Event Output: Vyberte výstup pro zobrazení videa událostí.
• Full Screen Monitoring Dwell Time: Nastavte čas v sekundách pro zobrazení obrazovky alarmové události.

Uložení

Klikněte na OK.

Přejít na nastavení zobrazení

Přejděte na System > Live View > View.

Otevřít vlastní rozvržení

Klikněte na Set Custom Layout.

Přidat nové rozvržení

Klikněte na + v rozhraní konfigurace vlastního rozvržení.

Upravit název rozvržení

Upravte název rozvržení.

Výběr režimu rozdělení oken

Vyberte režim rozdělení oken z panelu nástrojů.

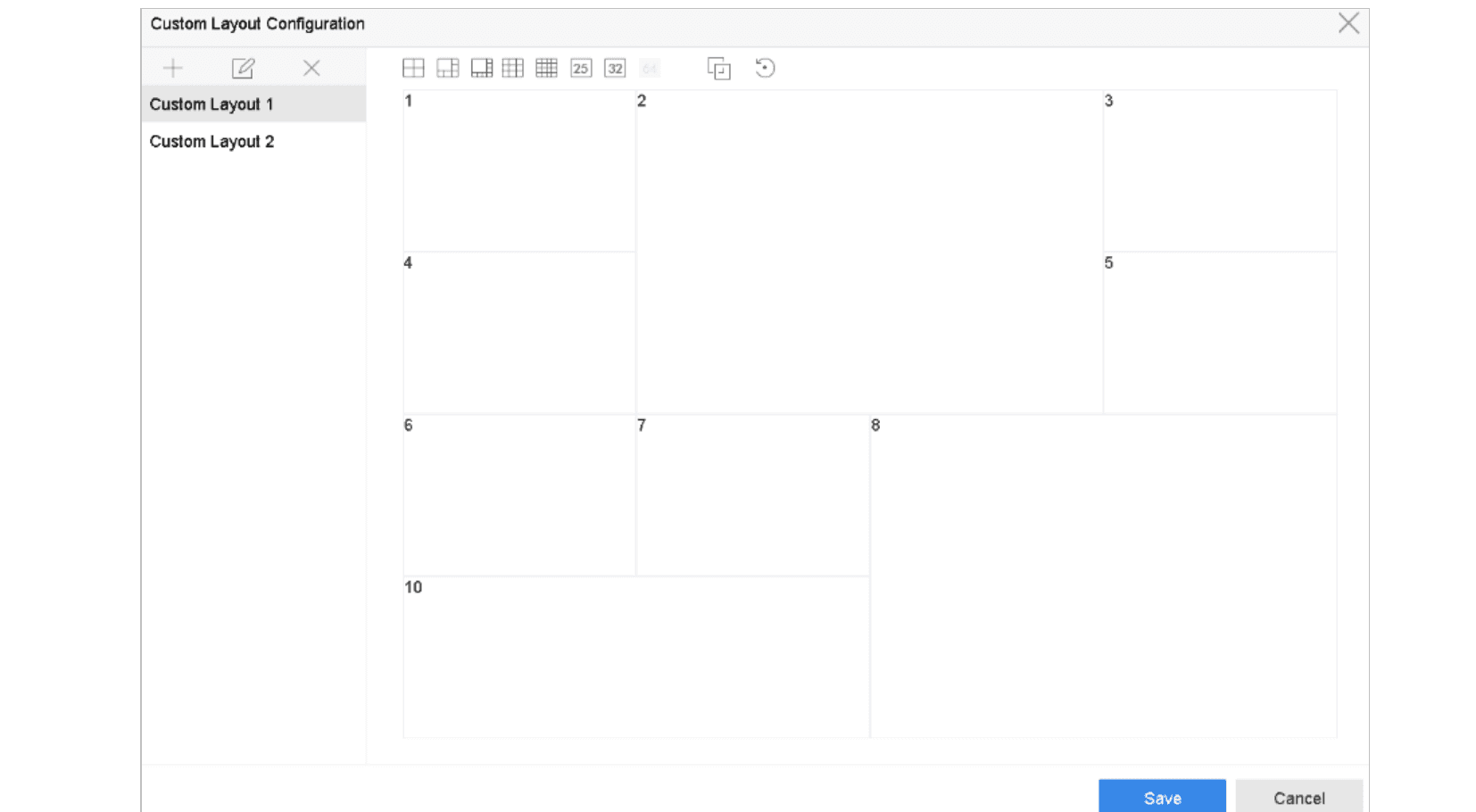

Obrázek 5-4 Konfigurace rozvržení živého zobrazení

Sloučení oken

Vyberte více oken a klikněte na pro sloučení oken. Vybraná okna musí tvořit obdélníkovou oblast.

Uložení

Klikněte na Save.

Výsledek:

Úspěšně nakonfigurované rozvržení zobrazení se zobrazí v seznamu.

Související operace:

• Vyberte rozvržení živého zobrazení ze seznamu a klikněte na ikonu úprav pro změnu názvu.
• Vyberte rozvržení živého zobrazení ze seznamu a klikněte na ikonu odstranění pro smazání názvu.

Přejít na nastavení zobrazení

Přejděte na System > Live View > View.

Výběr video výstupního rozhraní

Vyberte video výstupní rozhraní.

Výběr rozvržení

Vyberte pevné rozdělení oken nebo vlastní rozvržení z panelu nástrojů.

Propojení kamer s okny

Vyberte okno rozdělení a dvojitým kliknutím na kameru v seznamu ji propojte s oknem.

Použití

Klikněte na Apply.

Související operace:

• Klikněte na pro spuštění živého zobrazení na všech kanálech.
• Klikněte na pro zastavení všech kanálů živého zobrazení.

Přejít na obecná nastavení živého zobrazení

Přejděte na System > Live View > General.

Nastavení parametrů automatického přepínání

Nastavte video výstupní rozhraní, režim živého zobrazení a dobu zobrazení:

• Video Output Interface: Vyberte video výstupní rozhraní.
• Live View Mode: Vyberte režim zobrazení pro živé zobrazení, např. 2*2, 1*5 atd.
• Dwell Time: Čas v sekundách, po který se čeká před přepnutím kamer při automatickém přepínání. Rozsah je od 5 s do 300 s.

Nastavení rozvržení zobrazení

Přejděte na View Settings a nastavte rozvržení zobrazení.

Uložení

Klikněte na OK.

Přejít na obecná nastavení živého zobrazení

Přejděte na System > Live View > General.

Nastavení výstupu na kanál nula

Nastavte video výstupní rozhraní na Channel-Zero.

Přejít na nastavení kanálu nula

Přejděte na System > Live View > Channel-Zero.

Aktivace kódování kanálu nula

Zaškrtněte Enable Channel-Zero Encoding.

Obrázek 5-5 Živé zobrazení – kódování kanálu nula

Konfigurace parametrů kódování

Nakonfigurujte Frame Rate, Max. Bitrate Mode a Max. Bitrate(Kbps). Vyšší nastavení snímkové frekvence a datového toku zvyšují nároky na šířku pásma.

Použití

Klikněte na Apply.

Výsledek:

Pomocí CMS nebo webového prohlížeče lze zobrazit všechny kanály na jedné obrazovce.
