LTS Connect HjælpecenterHændelse og alarm
Konfigurer bevægelsesregistrering, videotab, videomanipulation, sensoralarminput/-output, undtagelsesalarmer, alarmkoblinghandlinger og VCA-hændelsesalarmer (ansigtsgenkendelse, køretøjsgenkendelse, linjeoverskridelse, indtrængen) for Platinum Series NVR V4.
Konfigurer alarmeringsplan
Vælg fanen Alarmeringsplan
Vælg fanen Arming Schedule.
Indstil tidsperioder
Vælg en ugedag og angiv tidsperioden. Der kan angives op til otte tidsperioder pr. dag.
Tidsperioder må ikke gentages eller overlappe hinanden.
Figur 11-1 Indstil alarmeringsplan
Kopiér plan (valgfrit)
(Valgfrit) For at kopiere den aktuelle dags alarmeringsplan til andre ugedage eller en ferie skal du klikke på kopieringsikonet for at kopiere alarmeringsplanindstillingerne.
Gem
Klik på Apply for at gemme indstillingerne.
Konfigurer alarmkoblinghandlinger
Åbn Koblinghandling
Klik på Linkage Action for at angive alarmkoblinghandlinger.

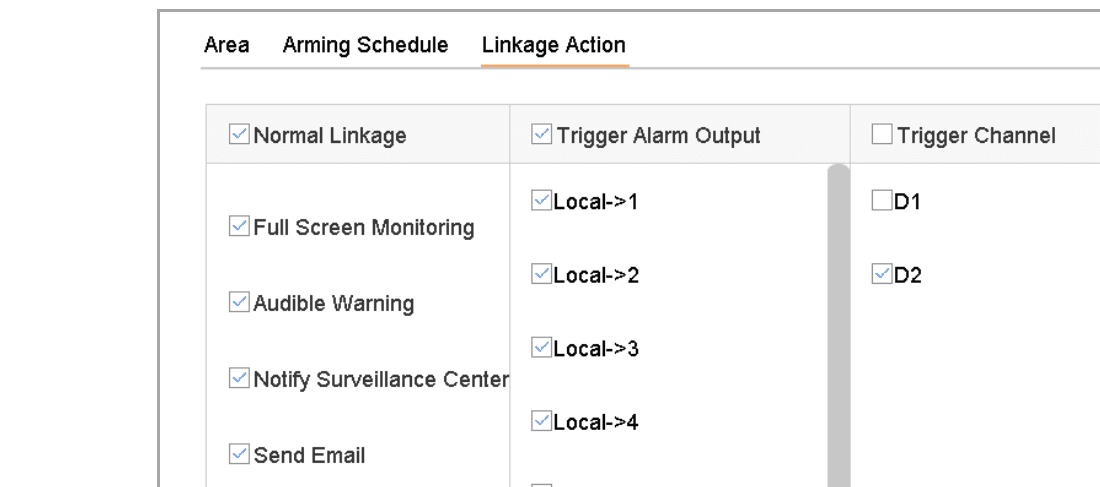

Figur 11-2 Indstil koblinghandlinger
Vælg normale koblinghandlinger
Vælg de normale koblinghandlinger, udløs alarmoutput eller udløs optagelseskanalen.
Full Screen Monitoring
Når en alarm udløses, vises videobilddet fra den alarmerende kanal, der er konfigureret til fuldskærmsovervågning, i fuld skærm på den lokale skærm.
Hvis alarmer udløses samtidigt på flere kanaler, skiftes deres fuldskærmbilleder med et interval på 10 sekunder (standardopholdstid). En anden opholdstid kan indstilles via System > Live View > Full Screen Monitoring Dwell Time.
Automatisk skift afsluttes, når alarmen stopper, og systemet vender tilbage til Live View-grænsefladen.
Vælg den eller de kanaler, du vil aktivere fuldskærmsovervågning for, i indstillingerne for Trigger Channel.
Audible Warning
Der udsendes et lydsignal (bip), når en alarm registreres.
Notify Surveillance Center
Der sendes et undtagelses- eller alarmsignal til den fjernliggende alarmhost, når en hændelse opstår. Alarmhosten er den PC, der er installeret med Remote Client.
Alarmsignalet transmitteres automatisk i registreringstilstand, når en fjern-alarmhost er konfigureret. Se kapitel 15.8 Konfigurer porte for konfiguration af alarmhost.
Send Email
Der sendes en e-mail med alarmoplysninger til brugeren, når en alarm registreres. Se kapitel 15.7 Konfigurer e-mail for detaljer om e-mailkonfiguration.
Vælg alarmoutput
Markér afkrydsningsfeltet for at vælge alarmoutput, når en alarm udløses.
For at udløse et alarmoutput, når en hændelse opstår, henvises der til Konfigurer alarmoutput for at angive alarmoutputparametre.
Vælg udløserkanal
Klik på Trigger Channel og vælg en eller flere kanaler, der skal optage/fange eller udføre fuldskærmsovervågning, når en bevægelsesalarm udløses.
Du skal angive en optagetidsplan for at realisere denne funktion. Se kapitel 7.4 Konfigurer optagetidsplan for at angive optagetidsplanen.
Gem
Klik på Apply for at gemme indstillingerne.
Konfigurer bevægelsesregistreringsalarmer
Bevægelsesregistrering gør det muligt for enheden at registrere bevægende objekter i det overvågede område og udløse alarmer.
Åbn Bevægelsesregistrering
Gå til System > Event > Normal Event > Motion Detection.
Vælg kamera
Vælg det kamera, du vil konfigurere bevægelsesregistrering for.

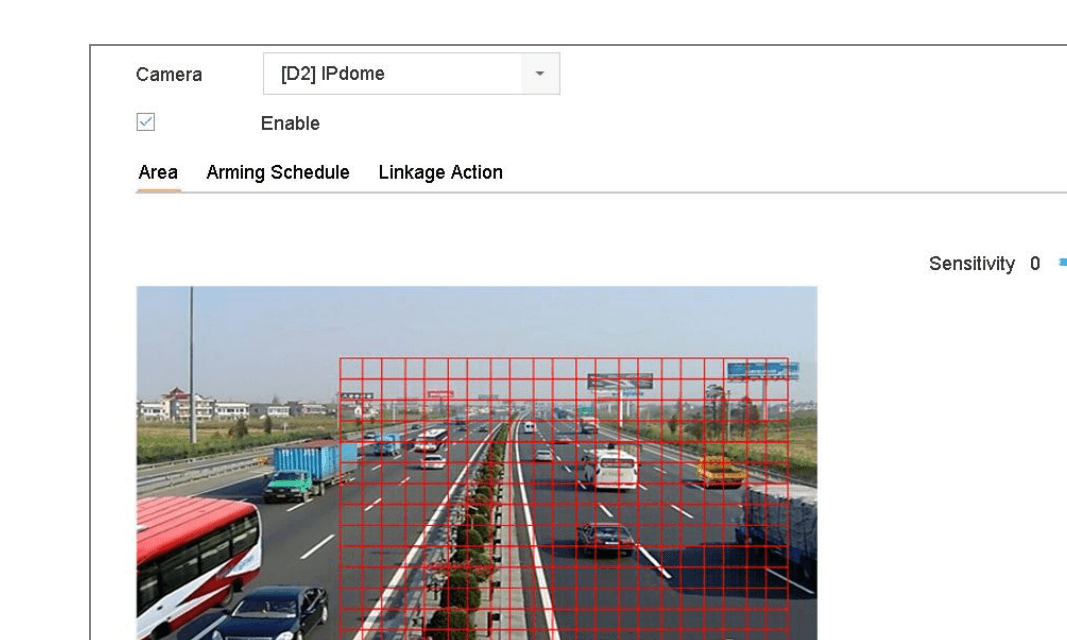

Figur 11-3 Indstil bevægelsesregistrering
Aktivér
Markér Enable.
Angiv registreringsområde
Angiv bevægelsesregistreringsområdet.
- Full screen: Klik for at angive bevægelsesregistrering i fuld skærm for billedet.
- Customized area: Klik og træk musen hen over forhåndsvisningsskærmen for at tegne et eller flere brugerdefinerede bevægelsesregistreringsområder.
Ryd område (valgfrit)
Klik på Clear for at rydde de aktuelle bevægelsesregistreringsindstillinger og tegne igen.
Angiv følsomhed
Indstil følsomheden (0–100). Følsomheden giver dig mulighed for at kalibrere, hvor hurtigt bevægelse udløser alarmen. En højere værdi medfører, at bevægelsesregistrering udløses lettere.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Konfigurer videotabsalarmer
Formål: Videotabsregistrering registrerer videotab på en kanal og iværksætter alarmhandlinger.
Åbn Videotab
Gå til System > Event > Normal Event > Video Loss.

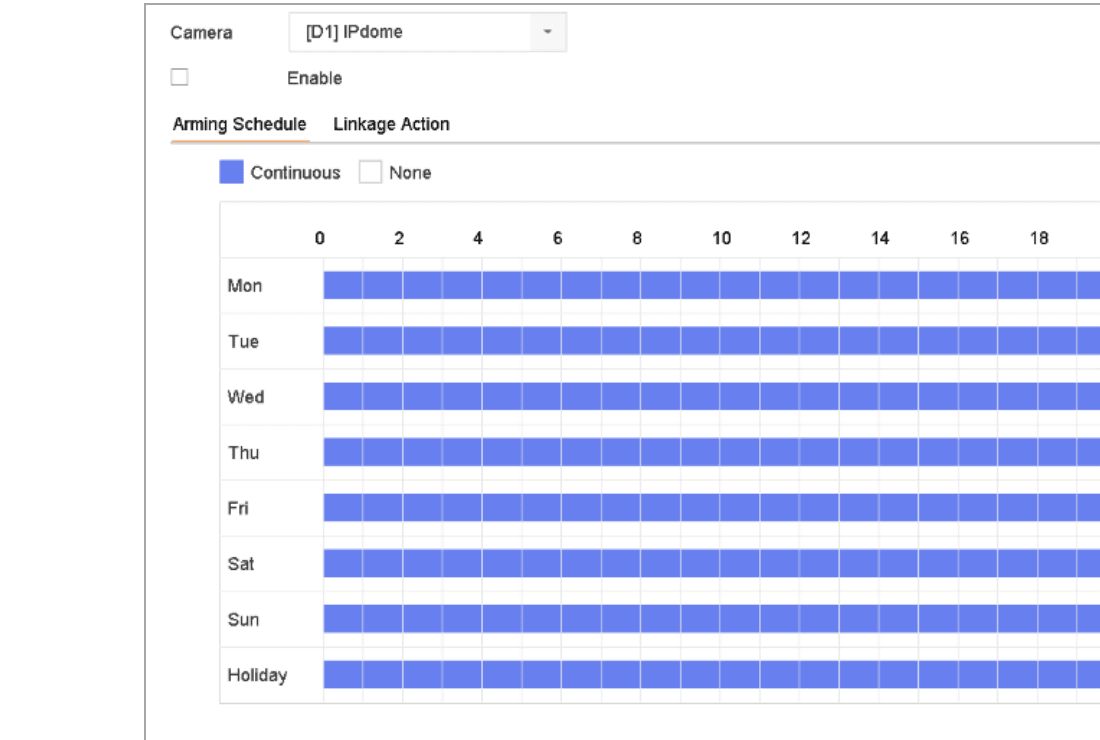

Figur 11-4 Indstil videotabsregistrering
Vælg kamera
Vælg det kamera, du vil konfigurere videotabsregistrering for.
Aktivér
Markér Enable.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Konfigurer videomanipulationsalarmer
Formål: Videomanipulationsregistrering udløser en alarm, når kameralinsen tildækkes, og iværksætter alarmhandlinger.
Åbn Videomanipulation
Gå til System > Event > Normal Event > Video Tampering.
Vælg kamera
Vælg det kamera, du vil konfigurere videomanipulationsregistrering for.

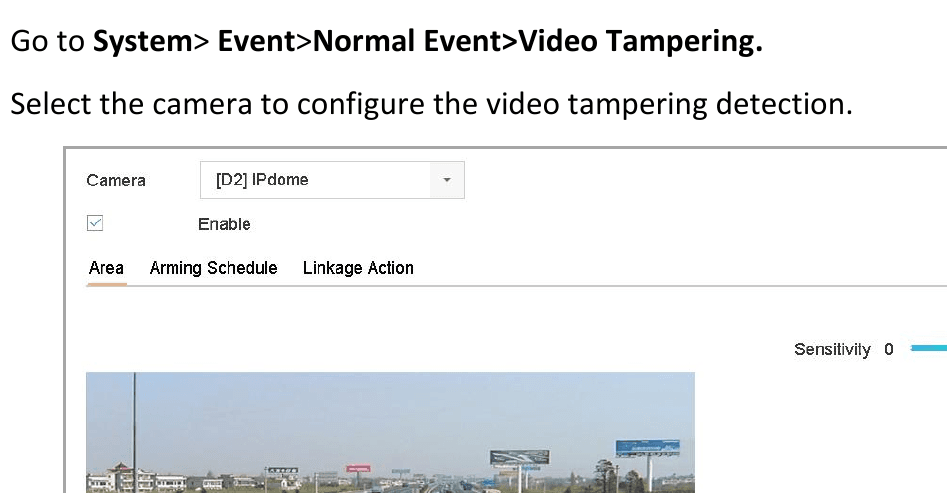

Figur 11-5 Indstil videomanipulationsindstilling
Aktivér
Markér Enable.
Angiv manipulationsområde
Angiv videomanipulationsområdet. Klik og træk musen hen over forhåndsvisningsskærmen for at tegne det brugerdefinerede videomanipulationsområde.
Ryd område (valgfrit)
Klik på Clear for at rydde de aktuelle områdeindstillinger og tegne igen.
Angiv følsomhed
Indstil følsomhedsniveauet (0–2). Der er 3 niveauer tilgængelige. Følsomheden kalibrerer, hvor hurtigt bevægelse udløser alarmen. En højere værdi medfører, at videomanipulationsregistrering udløses lettere.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Konfigurer sensoralarmer
Formål: Angiv håndteringshandlingen for en ekstern sensoralarm.
Konfigurer alarminput
Åbn Alarminput
Gå til System > Event > Normal Event > Alarm Input.
Vælg og rediger
Vælg et alarminputelement fra listen og klik på redigeringsikonet.
Figur 11-6 Alarminput
Vælg alarmtype
Vælg alarminputtypen som N.C eller N.O.
Rediger alarmnavn
Rediger alarmnavnet.
Aktivér input
Markér Input.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Konfigurer éntrykssikring
Éntrykssikring deaktiverer Alarminput 1 med ét tryk.
Åbn Alarminput
Gå til System > Event > Normal Event > Alarm Input.
Vælg Alarminput 1
Vælg Alarm Input 1 fra listen og klik på redigeringsikonet.
Angiv alarminputtype
Angiv alarminputtypen som N.C eller N.O.
Rediger alarmnavn
Rediger alarmnavnet.
Aktivér éntrykssikring
Markér Enable One-Key Disarming.
Figur 11-7 Éntrykssikring af alarm
Vælg koblinghandlinger der skal deaktiveres
Vælg den eller de alarmkoblinghandlinger, du vil deaktivere for det lokale alarminput.
Når Alarminput 1 (Local<-1) er aktiveret med éntrykssikring, kan de øvrige alarminputindstillinger ikke konfigureres.
Gem
Klik på Apply for at gemme indstillingerne.
Konfigurer alarmoutput
Udløs et alarmoutput, når en alarm udløses.
Åbn Alarmoutput
Gå til System > Event > Normal Event > Alarm Output.
Vælg og rediger
Vælg et alarmoutputelement fra listen og klik på redigeringsikonet.
Rediger alarmnavn
Rediger alarmnavnet.
Vælg opholdstid
Vælg opholdstiden (alarmens varighed) fra 5 s til 600 s, eller Manually Clear.
Manually Clear: Du skal manuelt rydde alarmen, når alarmen opstår. Se Udløs eller ryd alarmoutput manuelt for detaljerede instruktioner.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.

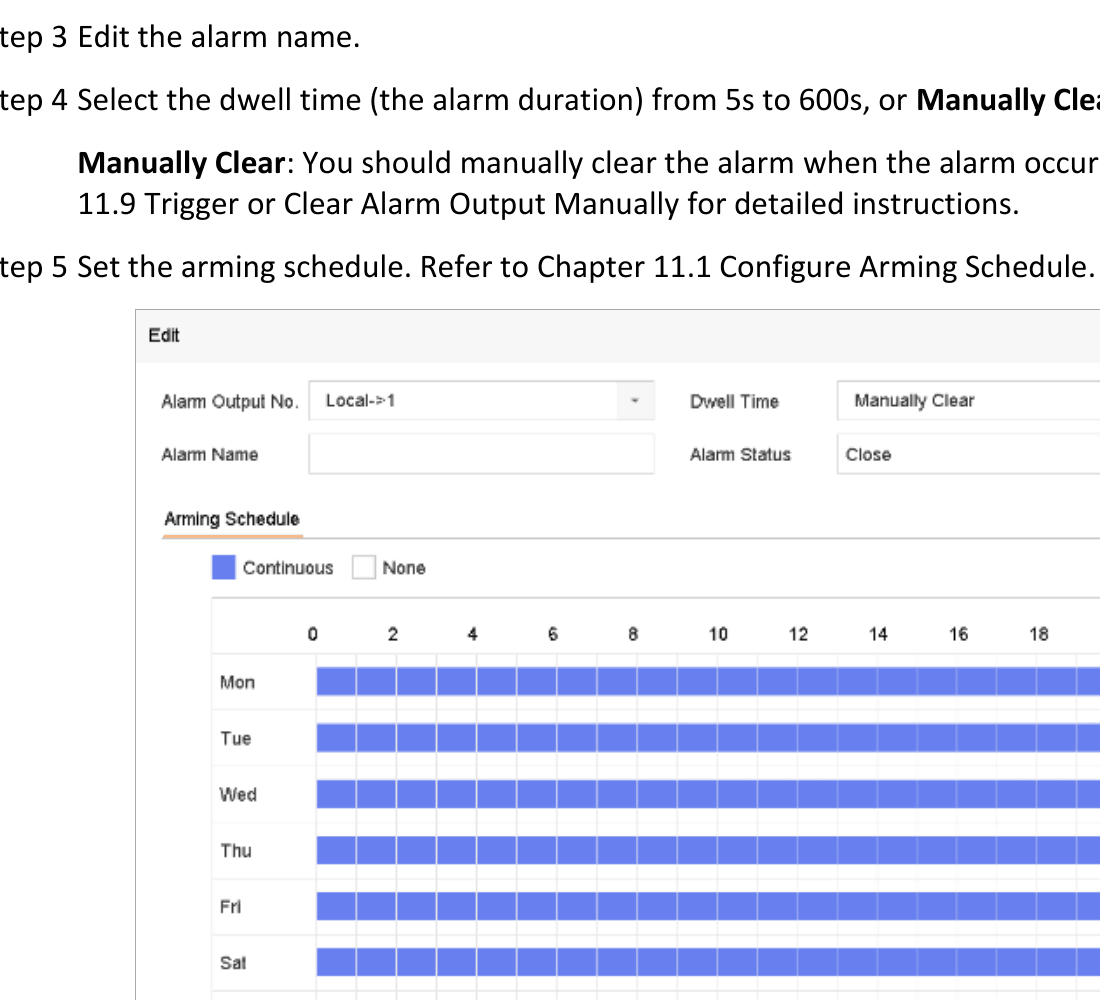

Figur 11-8 Alarmoutput
Kopiér indstillinger (valgfrit)
(Valgfrit) Klik på Copy for at kopiere de samme indstillinger til andre alarmoutput.
Gem
Klik på Apply for at gemme indstillingerne.
Konfigurer undtagelsesalarmer
Undtagelseshændelser kan konfigureres til at vise en hændelsesindikation i Live View-vinduet og udløse alarmoutput samt koblinghandlinger.
Åbn Undtagelse
Gå til System > Event > Normal Event > Exception.
Aktivér hændelsesindikation (valgfrit)
(Valgfrit) Aktivér hændelsesindikationen for at vise den i live view-vinduet.
- Markér Enable Event Hint.
- Klik på indstillingsikonet for at vælge den eller de undtagelsestyper, der skal vises som hændelsesindikation.

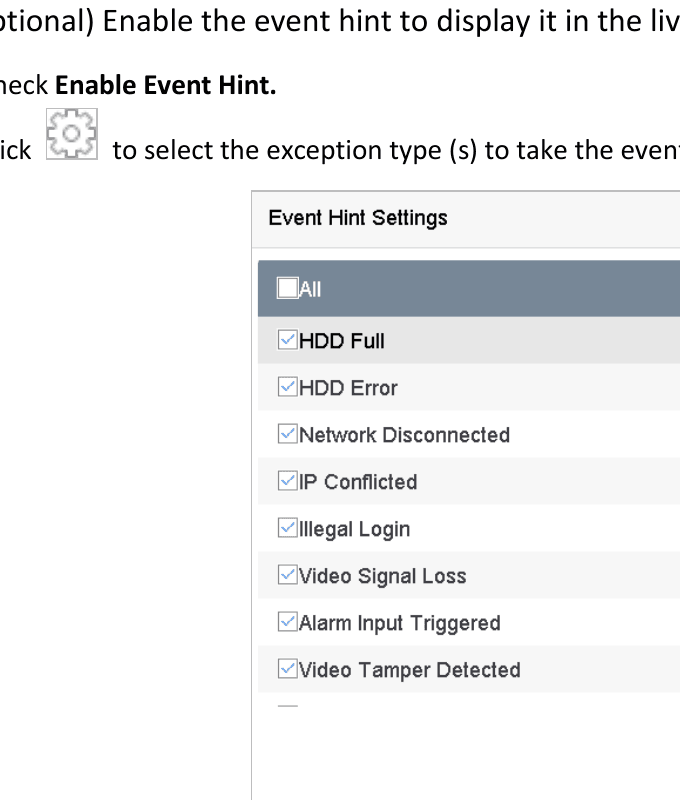

Figur 11-9 Indstillinger for hændelsesindikation
Vælg undtagelsestype
Vælg undtagelsestypen fra rullelisten for at angive koblinghandlingerne.

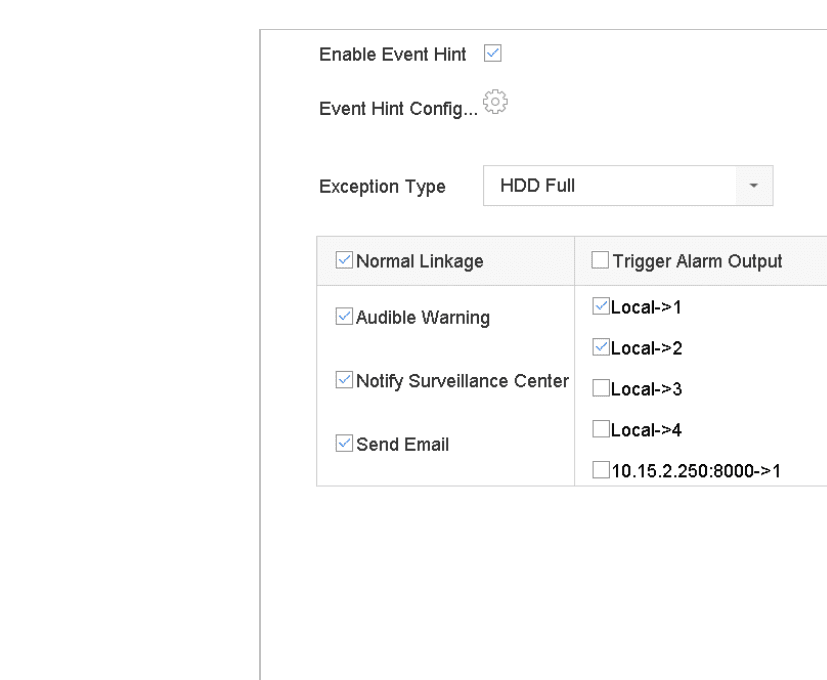

Figur 11-10 Håndtering af undtagelser
Angiv kobling og alarmoutput
Angiv den normale kobling og alarmoutputudløsning. Se Indstil alarmkoblinghandlinger.
Indstil alarmkoblinghandlinger
Formål: Alarmkoblinghandlinger aktiveres, når en alarm eller undtagelse opstår, herunder Hændelsesindikationsvisning, Fuldskærmsovervågning, Lydalarm (summer), Underret overvågningscenter, Udløs alarmoutput og Send e-mail.
Konfigurer automatisk skift til fuldskærmsovervågning
Når en alarm udløses, vises videobilddet fra den alarmerende kanal, der er konfigureret til fuldskærmsovervågning, i fuld skærm på den lokale skærm. Når alarmen udløses samtidigt på flere kanaler, skal du konfigurere opholdstiden for automatisk skift.
Åbn Generelle indstillinger
Gå til System > View > General.
Angiv hændelsesoutput og opholdstid
Angiv hændelsesoutput og opholdstid.
- Event Output: Vælg det output, der skal vise hændelsesvideoet.
- Full Screen Monitoring Dwell Time: Angiv tiden i sekunder til visning af alarmsiden. Hvis alarmer udløses samtidigt på flere kanaler, skiftes deres fuldskærmbilleder med et interval på 10 sekunder (standardopholdstid).
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarmregistreringen (f.eks. bevægelsesregistrering, videomanipulation, ansigtsgenkendelse osv.).
Vælg Fuldskærmsovervågning
Vælg alarmkoblinghandlingen Full Screen Monitoring.
Vælg kanaler
Vælg den eller de kanaler i indstillingerne for Trigger Channel, du vil aktivere fuldskærmsovervågning for, i Trigger Channel-indstillingerne.
Automatisk skift afsluttes, når alarmen stopper, og systemet vender tilbage til live view-grænsefladen.
Konfigurer lydalarm
Lydalarmen får systemet til at udsende et lydsignal (bip), når en alarm registreres.
Åbn Generelle indstillinger
Gå til System > View > General.
Aktivér lydoutput
Aktivér lydoutput og indstil lydstyrken.
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarmregistreringen (f.eks. bevægelsesregistrering, videomanipulation, ansigtsgenkendelse osv.).
Vælg Lydalarm
Vælg alarmkoblinghandlingen Audio Warning.
Underret overvågningscenter
Enheden kan sende et undtagelses- eller alarmsignal til den fjernliggende alarmhost, når en hændelse opstår. Alarmhosten er den PC, der er installeret med klientsoftware (f.eks. NVMS7000).
Konfigurer alarmhost
Gå til System > Network > Advanced > More Settings.
Angiv alarmhost
Angiv alarmhostens IP-adresse og alarmhostport.
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarmregistreringen (f.eks. bevægelsesregistrering, videomanipulation, ansigtsgenkendelse osv.).
Vælg Underret overvågningscenter
Vælg Notify Surveillance Center.
Konfigurer e-mailkobling
Systemet kan sende en e-mail med alarmoplysninger til en eller flere brugere, når en alarm registreres.
Se kapitel 15.7 Konfigurer e-mail for detaljer om e-mailkonfiguration.
Åbn Netværk Avanceret
Gå til System > Network > Advanced.
Konfigurer e-mailindstillinger
Konfigurer e-mailindstillingerne.
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarmregistreringen (f.eks. bevægelsesregistrering, videomanipulation, ansigtsgenkendelse osv.).
Vælg Send e-mail
Vælg alarmkoblinghandlingen Send Email.
Udløs alarmoutput
Alarmoutput kan udløses af alarminput, bevægelsesregistrering, videomanipulationsregistrering, ansigtsgenkendelse, linjeoverskridelsesregistrering og alle andre hændelser.
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarmregistreringen (f.eks. bevægelsesregistrering, ansigtsgenkendelse, linjeoverskridelsesregistrering, indtrængenregistrering osv.).
Åbn fanen Udløs alarmoutput
Klik på fanen Trigger Alarm Output.
Vælg alarmoutput
Vælg det eller de alarmoutput, der skal udløses.
Åbn Alarmoutput
Gå til System > Event > Normal Event > Alarm Output.
Vælg alarmoutputelement
Vælg et alarmoutputelement fra listen.
Se Konfigurer alarmoutput for alarmoutputindstillingerne.
Konfigurer PTZ-kobling
Systemet kan udløse PTZ-handlinger (f.eks. kalde forudindstilling/patrulje/mønster), når en alarmhændelse eller VCA-registreringshændelse opstår.
Sørg for, at den tilsluttede PTZ eller speed dome understøtter PTZ-kobling.
Åbn Koblinghandling
Gå til koblinghandlingsgrænsefladen for alarminputtet eller VCA-registreringen (f.eks. ansigtsgenkendelse, linjeoverskridelsesregistrering, indtrængenregistrering osv.).
Vælg PTZ-kobling
Vælg PTZ Linkage.
Vælg kamera
Vælg det kamera, der skal udføre PTZ-handlingerne.
Vælg forudindstilling/patrulje/mønster
Vælg forudindstillings-, patrulje- eller mønsternummeret, der skal kaldes, når alarmhændelserne opstår.
Figur 11-11 PTZ-kobling
Du kan kun angive én PTZ-type for koblinghandlingen ad gangen.
Udløs eller ryd alarmoutput manuelt
Formål: En sensoralarm kan udløses eller ryddes manuelt. Når Manually Clear er valgt som opholdstid for et alarmoutput, kan alarmen kun ryddes ved at klikke på knappen Clear.
Åbn Alarmoutput
Gå til System > Event > Normal Event > Alarm Output.
Vælg alarmoutput
Vælg det alarmoutput, du vil udløse eller rydde.
Udløs eller ryd
Klik på Trigger/Clear for at udløse eller rydde et alarmoutput.

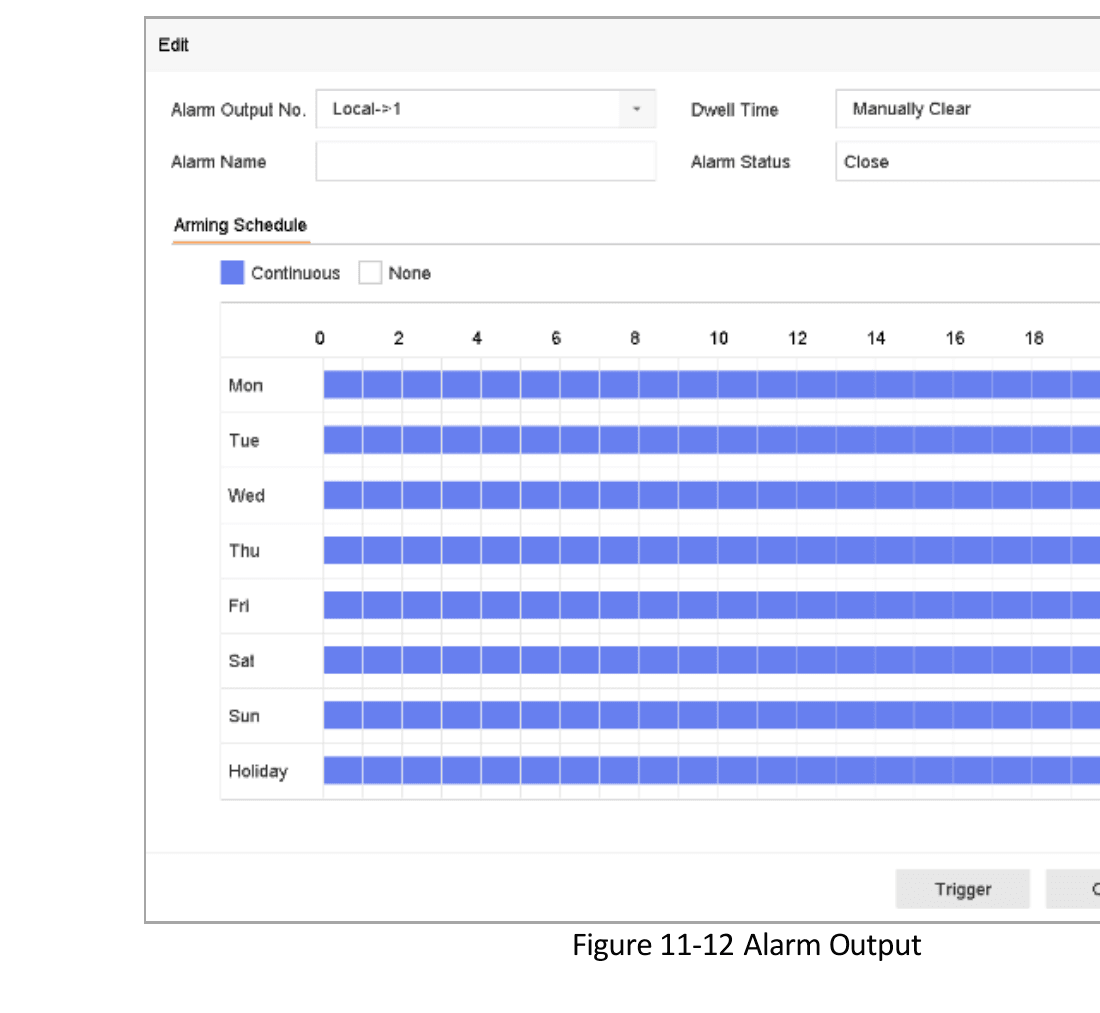

Figur 11-12 Alarmoutput
VCA-hændelsesalarm
Enheden understøtter modtagelse af VCA-registreringer sendt af tilsluttede IP-kameraer. Aktivér og konfigurer VCA-registrering i IP-kameraets indstillingsgrænseflade først.
- VCA-registreringer skal understøttes af det tilsluttede IP-kamera.
- Se netværkskameraets brugermanual for detaljerede instruktioner om VCA-registrering.
Ansigtsgenkendelse
Formål: Ansigtsgenkendelse registrerer ansigter, der optræder i overvågningsscenen. Koblinghandlinger kan udløses, når et menneskeansigt registreres.
Åbn Smart-hændelse
Gå til System > Event > Smart Event.
Klik på Ansigtsgenkendelse
Klik på Face Detection.

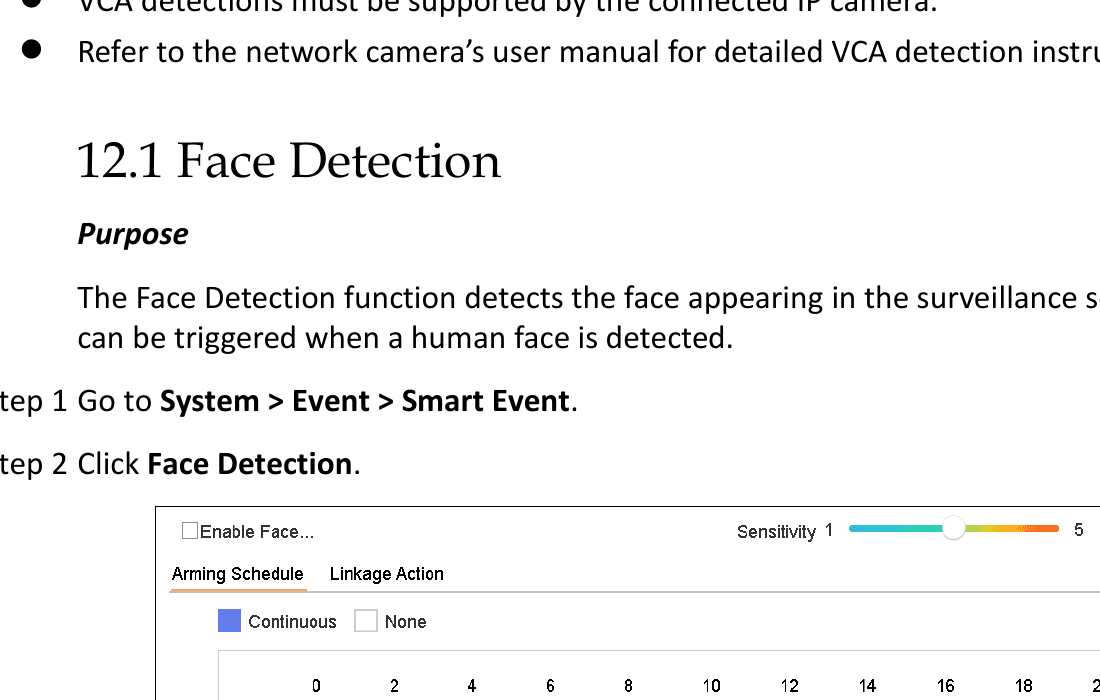

Figur 12-1 Ansigtsgenkendelse
Vælg kamera
Vælg et Camera til konfiguration.
Aktivér
Markér Enable Face Detection.
Gem VCA-billede (valgfrit)
Markér eventuelt Save VCA Picture for at gemme de optagede billeder fra ansigtsgenkendelses registreringen.
Angiv følsomhed
Træk skyderen Sensitivity for at angive registreringsfølsomheden. Følsomhedsområde: [1–5]. Jo højere værdien er, desto lettere registreres ansigtet.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Anvend
Klik på Apply.
Køretøjsgenkendelse
Formål: Køretøjsgenkendelse er tilgængeligt til overvågning af vejtrafikken. Ved køretøjsgenkendelse kan et passerende køretøj registreres, og et billede af dets nummerplade kan optages. Du kan sende et alarmsignal for at underrette overvågningscenteret og uploade det optagede billede til en FTP-server.
Åbn Smart-hændelse
Gå til System > Event > Smart Event.
Klik på Køretøj
Klik på Vehicle.

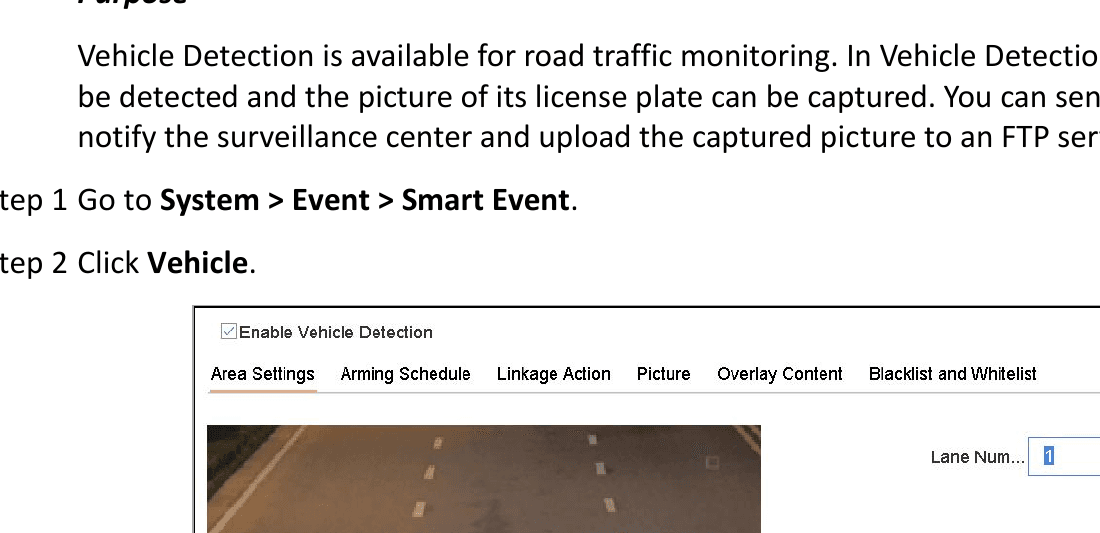

Figur 12-2 Køretøjsgenkendelse
Vælg kamera
Vælg et kamera til konfiguration.
Aktivér
Markér Enable Vehicle Detection.
Gem VCA-billede (valgfrit)
Markér eventuelt Save VCA Picture for at gemme de optagede billeder fra køretøjsgenkendelses registreringen.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Konfigurer regler
Konfigurer regler, herunder Area Settings, Picture, Overlay Content og Blacklist and Whitelist.
Area Settings: Op til 4 vognbaner kan vælges.
Gem
Klik på Save.
Se netværkskameraets brugermanual for detaljerede instruktioner om køretøjsgenkendelse.
Linjeoverskridelsesregistrering
Formål: Linjeoverskridelsesregistrering registrerer personer, køretøjer og objekter, der krydser en angivet virtuel linje. Registreringsretningen kan indstilles som tovejs, fra venstre mod højre eller fra højre mod venstre.
Åbn Smart-hændelse
Gå til System > Event > Smart Event.
Klik på Linjeoverskridelse
Klik på Line Crossing.

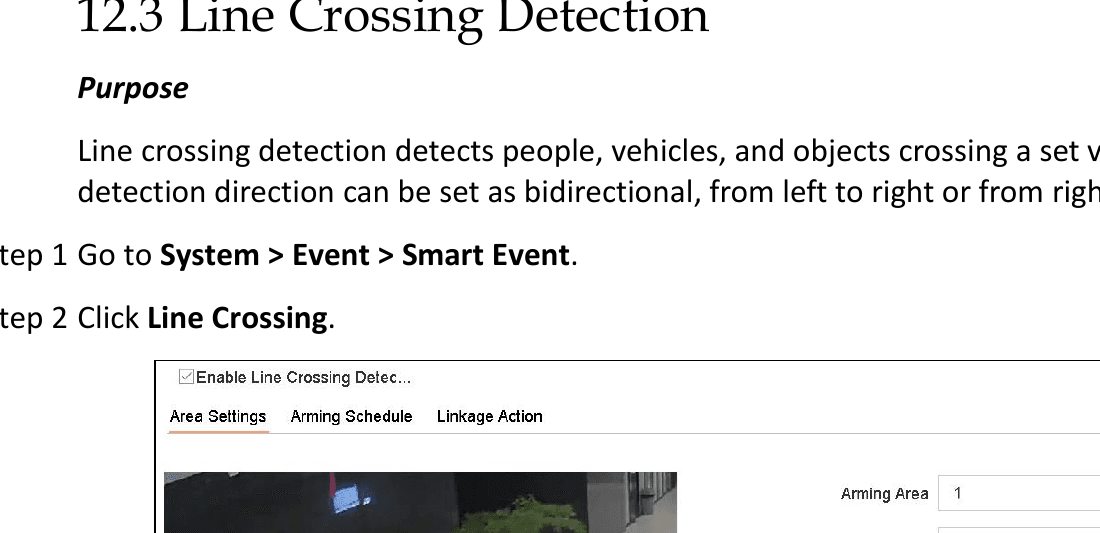

Figur 12-3 Linjeoverskridelsesregistrering
Vælg kamera
Vælg et kamera til konfiguration.
Aktivér
Markér afkrydsningsfeltet Enable Line Crossing Detection.
Gem VCA-billede (valgfrit)
Markér eventuelt Save VCA Picture for at gemme de optagede billeder fra linjeoverskridelsesregistreringen.
Angiv registreringsregler
Følg trinnene for at angive regler og områder for linjeoverskridelsesregistrering.
- Vælg en Arming Region til konfiguration. Op til 4 alarmeringsregioner kan vælges.
- Vælg Direction som A<->B, A->B eller B->A.
- A<->B: Kun pilen på B-siden vises. Et objekt, der krydser en konfigureret linje i begge retninger, kan registreres og udløse alarmer.
- A->B: Kun et objekt, der krydser den konfigurerede linje fra A-siden til B-siden, kan registreres.
- B->A: Kun et objekt, der krydser den konfigurerede linje fra B-siden til A-siden, kan registreres.
- Træk skyderen Sensitivity for at angive registreringsfølsomheden. Jo højere værdien er, desto lettere udløses registreringsalarmen.
- Klik på Draw Region og angiv to punkter i forhåndsvisningsvinduet for at tegne en virtuel linje.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Anvend
Klik på Apply.
Indtrængenregistrering
Formål: Indtrængenregistreringen registrerer personer, køretøjer eller andre objekter, der bevæger sig ind i og opholder sig i en foruddefineret virtuel region. Specifikke handlinger kan iværksættes, når en alarm udløses.
Åbn Smart-hændelse
Gå til System > Event > Smart Event.
Klik på Indtrængen
Klik på Intrusion.

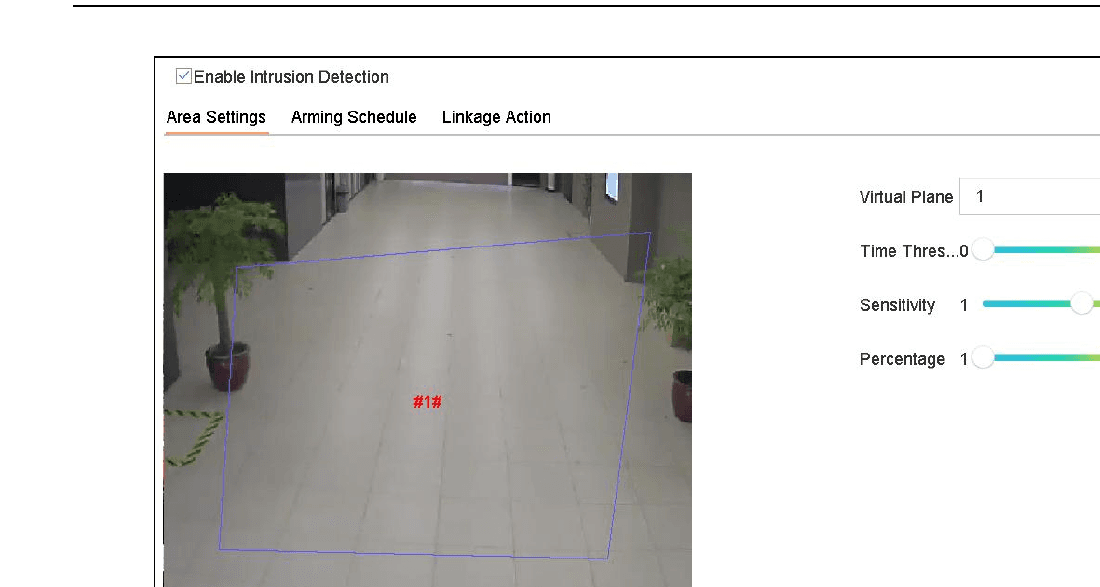

Figur 12-4 Indtrængenregistrering
Vælg kamera
Vælg et kamera til konfiguration.
Aktivér
Markér Enable Intrusion Detection.
Gem VCA-billede (valgfrit)
Markér eventuelt Save VCA Picture for at gemme de optagede billeder fra indtrængenregistreringen.
Angiv registreringsregler
Følg disse trin for at angive registreringsregler og registreringsområder.
- Vælg et Virtual Panel til konfiguration. Op til 4 virtuelle paneler kan vælges.
- Træk skyderne for at angive Time Threshold, Sensitivity og Percentage.
- Time Threshold: Den tid et objekt opholder sig i regionen. Når objektets opholdsvarighed i det definerede registreringsområde overskrider tærskelværdien, udløser enheden en alarm. Området er [1 s–10 s].
- Sensitivity: Størrelsen af det objekt, der kan udløse alarmen. Jo højere værdien er, desto lettere udløses registreringsalarmen. Området er [1–100].
- Percentage: Forholdet af den del af objektet, der befinder sig inden for regionen, og som kan udløse alarmen. Hvis procentdelen f.eks. er 50 %, udløser enheden en alarm, når objektet bevæger sig ind i regionen og fylder halvdelen af hele regionen. Området er [1–100].
- Klik på Draw Region og tegn en firkant i forhåndsvisningsvinduet ved at angive fire hjørnepunkter for registreringsregionen.
Angiv alarmeringsplan
Angiv alarmeringsplanen. Se Konfigurer alarmeringsplan.
Angiv koblinghandlinger
Angiv koblinghandlingerne. Se Konfigurer alarmkoblinghandlinger.
Anvend
Klik på Apply.
