LTS Connect HjælpecenterPTZ-styring
Konfigurer og betjen PTZ-kameraer på NVR: brug PTZ Control Wizard, konfigurer PTZ-parametre, og indstil eller kald forudindstillinger, patruljer, mønstre, lineær scanningsgrænser, One-Touch Park og hjælpefunktioner.
PTZ Control Wizard
Inden du starter: Sørg for, at det tilsluttede IP-kamera understøtter PTZ-funktionen og er korrekt tilsluttet.
Formål: Følg PTZ Control Wizard for at blive guidet gennem den grundlæggende PTZ-betjening.
Åbn guiden
Klik på
på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ Control Wizard vises.

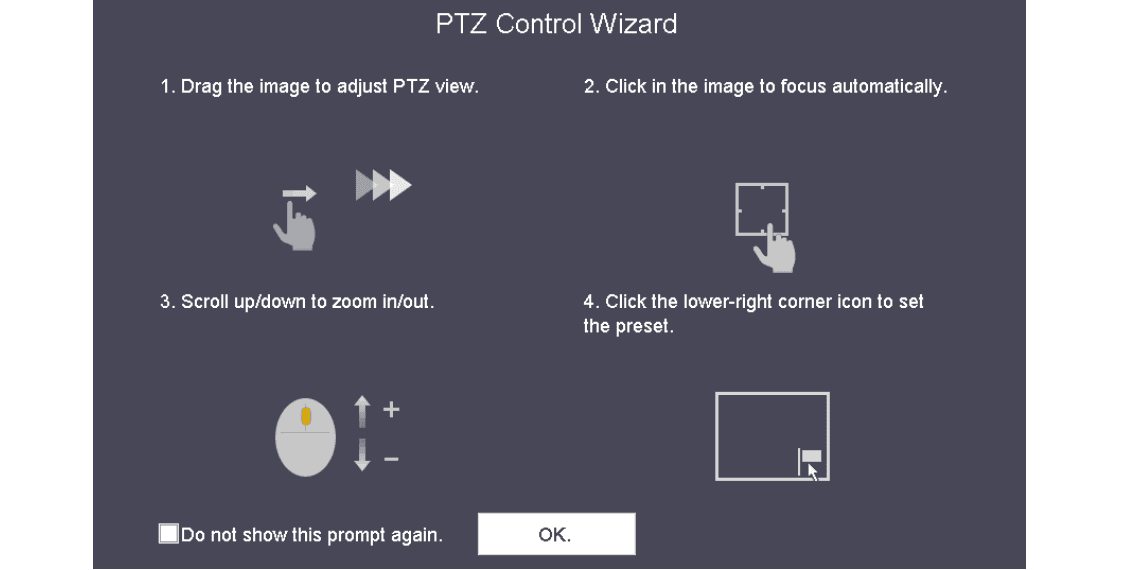

Figur 6-1 PTZ Control Wizard
Følg guiden
Følg PTZ Control Wizard for at justere PTZ-visning, fokus og zoom ind/ud.
Afvis prompten
(Valgfrit) Sæt hak i Do not show this prompt again.
Bekræft
Klik på OK.
Konfigurer PTZ-parametre
Formål: Følg disse procedurer for at indstille PTZ-parametrene. Konfiguration af PTZ-parametre skal udføres, inden du kan styre PTZ-kameraet.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn PTZ-parameterindstillinger
Klik på PTZ Parameters Settings for at indstille PTZ-parametrene.
Figur 6-2 PTZ-parameterindstillinger
Rediger parametrene
Rediger PTZ-kameraets parametre.
Alle parametrene skal nøjagtigt svare til PTZ-kameraets parametre.
Gem
Klik på OK for at gemme indstillingerne.
Indstil PTZ-forudindstillinger, patruljer og mønstre
Inden du starter: Sørg for, at forudindstillinger, patruljer og mønstre understøttes af PTZ-protokollerne.
Indstil forudindstillinger
Formål: Følg disse trin for at indstille den forudindstillede position, som PTZ-kameraet skal pege mod, når en hændelse opstår.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Ret kameraet
Brug retningsknapperne på PTZ-kontrolpanelet til at dreje kameraet hen til den position, hvor du vil indstille en forudindstilling. Zoom- og fokushandlinger kan også gemmes i forudindstillingen.
Åbn linjen til at indstille forudindstilling
Klik på i nederste højre hjørne af live-visningen for at indstille forudindstillingen.
Figur 6-3 Indstil forudindstilling
Vælg forudindstillingsnummeret
Vælg forudindstillingens nr. (1 til 255) fra rullelisten.
Angiv forudindstillingsnavnet
Indtast forudindstillingsnavnet i tekstfeltet.
Gem forudindstillingen
Klik på Apply for at gemme forudindstillingen.
Indstil flere forudindstillinger
Gentag trin 2–6 for at gemme flere forudindstillinger.
Valgfrie handlinger
- (Valgfrit) Klik på Cancel for at annullere forudindstillingens positionsoplysninger.
- (Valgfrit) Klik i nederste højre hjørne af live-visningen for at se de konfigurerede forudindstillinger.

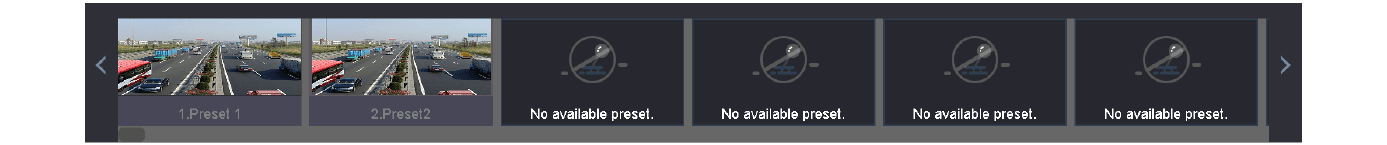

Figur 6-4 Vis de konfigurerede forudindstillinger
Kald forudindstillinger
Formål: En forudindstilling gør det muligt for kameraet at pege mod en bestemt position, f.eks. et vindue, når en hændelse opstår.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning.
Åbn forudindstillingslinjen
Klik i nederste højre hjørne af live-visningen.
Kald forudindstillingen
Vælg forudindstillingens nr. fra rullelisten. Klik på Call for at kalde den, eller klik i nederste højre hjørne af live-visningen og klik på den konfigurerede forudindstilling for at kalde den.
Figur 6-5 Kald forudindstilling (1)

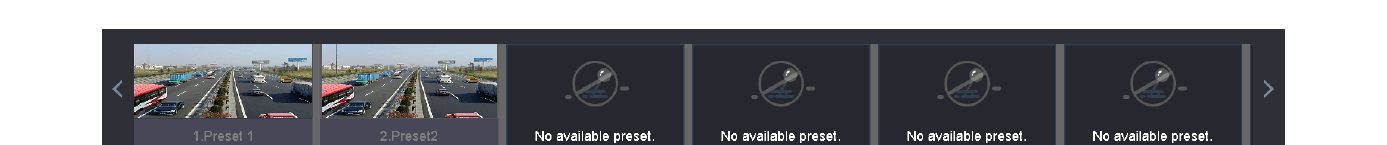

Figur 6-6 Kald forudindstilling (2)
Indstil patruljer
Formål: Patruljer kan indstilles til at flytte PTZ til nøglepunkter og lade den blive der i en bestemt varighed, inden den bevæger sig til næste nøglepunkt. Nøglepunkterne svarer til forudindstillingerne.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn patruljeopsætning
Klik på Patrol for at konfigurere patruljer.
Figur 6-7 Patruljeopsætning
Vælg patruljenummeret
Vælg patruljens nr. i tekstfeltet.
Åbn patruljeindstillinger
Klik på Set for at åbne grænsefladen til patruljeindstillinger.
Figur 6-8 Patruljeindstillinger
Tilføj et nøglepunkt
Klik på + for at tilføje et nøglepunkt til patruljen.
Figur 6-9 Nøglepunktsopsætning
Konfigurer nøglepunktets parametre:
- Preset: Bestemmer den rækkefølge PTZ følger, mens den gennemgår patruljen.
- Speed: Definerer den hastighed PTZ bevæger sig fra ét nøglepunkt til det næste.
- Duration: Angiver den varighed PTZ forbliver ved det pågældende nøglepunkt.
Klik på Apply for at gemme nøglepunkterne til patruljen.
Valgfrie handlinger
- (Valgfrit) Klik på redikeringsikonet for at redigere det tilføjede nøglepunkt.
Figur 6-10 Rediger nøglepunkt
- (Valgfrit) Vælg et nøglepunkt og klik på X for at slette det.
- (Valgfrit) Klik på pil op eller ned for at justere nøglepunkternes rækkefølge.
Gem patruljeindstillingerne
Klik på Apply for at gemme patruljeindstillingerne.
Indstil flere patruljer
Gentag trin 3–7 for at indstille flere patruljer.
Kald en patrulje
Formål: Kald af en patrulje får PTZ til at bevæge sig i henhold til den foruddefinerede patruljesti.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn patruljer
Klik på Patrol på PTZ-kontrolpanelet.
Figur 6-11 Patruljeopsætning
Vælg og start patruljen
Vælg en patrulje i tekstfeltet. Klik på Call for at starte patruljen.
Stop
(Valgfrit) Klik på Stop for at stoppe patruljen.
Indstil et mønster
Formål: Mønstre kan indstilles ved at optage PTZ's bevægelse. Du kan kalde mønsteret for at få PTZ til at bevæge sig i henhold til den foruddefinerede sti.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn mønsteropsætning
Klik på Pattern for at konfigurere et mønster.
Figur 6-12 Mønsteropsætning
Vælg mønsterets nummer
Vælg mønsterets nr. i tekstfeltet.
Optag mønsteret
- Klik på Record for at starte optagelsen.
- Klik på de tilsvarende knapper på kontrolpanelet for at bevæge PTZ-kameraet.
- Klik på Stop for at stoppe optagelsen. PTZ's bevægelse gemmes som mønsteret.
Indstil flere mønstre
Gentag trin 3–4 for at indstille flere mønstre.
Kald et mønster
Formål: Følg proceduren for at flytte PTZ-kameraet i henhold til de foruddefinerede mønstre.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn mønsteropsætning
Klik på Pattern for at konfigurere mønsteret.
Figur 6-13 Mønsteropsætning
Vælg og start mønsteret
Vælg et mønster i tekstfeltet. Klik på Call for at starte mønsteret.
Stop
(Valgfrit) Klik på Stop for at stoppe mønsteret.
Indstil grænser for lineær scanning
Inden du starter: Sørg for, at det tilsluttede IP-kamera understøtter PTZ-funktionen og er korrekt tilsluttet.
Formål: Lineær scanning udløser en scanning i vandret retning inden for det foruddefinerede område.
Denne funktion understøttes kun af visse modeller.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Indstil grænserne
Klik på retningsknapperne for at dreje kameraet hen til den position, hvor du vil indstille grænsen, og klik på Left Limit eller Right Limit for at knytte positionen til den tilsvarende grænse.
Speed dome-kameraet scanner lineært fra venstre grænse til højre grænse, og du skal indstille venstre grænse til venstre for højre grænse. Desuden må vinklen fra venstre grænse til højre grænse ikke være større end 180°.
Kald lineær scanning
Formål: Følg proceduren for at kalde den lineære scanning inden for det foruddefinerede scanningsområde.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Start den lineære scanning
Klik på Linear Scan for at starte den lineære scanning, og klik igen for at stoppe den.
Ryd grænser
(Valgfrit) Klik på Restore for at rydde de definerede venstre og højre grænsedata.
Genstart kameraet for at få indstillingerne til at træde i kraft.
One-Touch Park
Formål: Visse speed dome-modeller kan konfigureres til automatisk at starte en foruddefineret parkhandling (scanning, forudindstilling, patrulje osv.) efter en periode med inaktivitet (parkeringstid).
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Aktiver parkhandlingen
Klik på Park (Quick Patrol), Park (Patrol 1) eller Park (Preset 1) for at aktivere parkhandlingen.
- Park (Quick Patrol): Domen starter patruljering fra den foruddefinerede forudindstilling 1 til forudindstilling 32 i rækkefølge efter parkeringstiden. Udefinerede forudindstillinger springes over.
- Park (Patrol 1): Domen begynder at bevæge sig i henhold til den foruddefinerede patrulje 1's sti efter parkeringstiden.
- Park (Preset 1): Domen bevæger sig til den foruddefinerede forudindstilling 1's position efter parkeringstiden.
Parkeringstiden kan kun indstilles via speed dome-kameraets konfigurationsgrænseflade. Standardværdien er 5 sekunder.
Deaktiver
Klik på Stop Park (Quick Patrol), Stop Park (Patrol 1) eller Stop Park (Preset 1) for at deaktivere den.
Hjælpefunktioner
Inden du starter: Sørg for, at det tilsluttede IP-kamera understøtter PTZ-funktionen og er korrekt tilsluttet.
Formål: Du kan betjene hjælpefunktionerne, herunder lys, viskerblad, 3D-positionering og centrer, på PTZ-kontrolpanelet.
Åbn PTZ-kontrolpanelet
Klik på på værktøjslinjen til hurtige indstillinger i PTZ-kameraets live-visning. PTZ-kontrolpanelet vises til højre i grænsefladen.
Åbn Aux Function
Klik på Aux Function.
Figur 6-14 Opsætning af hjælpefunktioner
Brug hjælpefunktionerne
Klik på ikonerne for at betjene hjælpefunktionerne. Se tabellen nedenfor for beskrivelse af ikonerne.
Tabel 6-1 Beskrivelse af ikoner for hjælpefunktioner
| Ikon | Beskrivelse |
|---|---|
| Lys-ikon | Lys til/fra |
| Viskerblad-ikon | Viskerblad til/fra |
| 3D-ikon | 3D-positionering |
| Center-ikon | Centrer |
