Πώς να συνδέσετε το NVR σε μηχάνημα ή διακομιστή POS, να διαμορφώσετε πρωτόκολλα και τρόπους σύνδεσης POS, να επικαλύψετε κείμενο συναλλαγών σε ζωντανή προβολή και αναπαραγωγή, και να ρυθμίσετε συναγερμούς συμβάντων POS.
Η συσκευή μπορεί να συνδεθεί σε μηχάνημα/διακομιστή POS και να λαμβάνει μηνύματα συναλλαγών που επικαλύπτονται στην εικόνα κατά τη Ζωντανή Προβολή ή την αναπαραγωγή, καθώς και να ενεργοποιεί συναγερμό συμβάντος POS.
Διαμόρφωση ρυθμίσεων POS
Διαμόρφωση σύνδεσης POS
Μεταβείτε στις ρυθμίσεις POS
Μεταβείτε στο System > POS.
Προσθέστε συσκευή POS
Κάντε κλικ στο Add για να εισέλθετε στη διεπαφή προσθήκης POS.
Επιλέξτε τη συσκευή POS
Επιλέξτε μια συσκευή POS από την αναπτυσσόμενη λίστα.
Ενεργοποιήστε τη συσκευή POS
Επιλέξτε Enable.
Ο αριθμός των συσκευών POS που υποστηρίζει κάθε συσκευή ισούται με το μισό του αριθμού καναλιών της.
Εικόνα 14-1 Ρυθμίσεις POS
Επιλέξτε το πρωτόκολλο POS
Επιλέξτε πρωτόκολλο POS: Universal Protocol, EPSON, AVE ή NUCLEUS.
Όταν επιλέγεται νέο πρωτόκολλο, επανεκκινήστε τη συσκευή για να ενεργοποιηθούν οι νέες ρυθμίσεις.
Universal Protocol
Κάντε κλικ στο Advanced για να αναπτύξετε πρόσθετες ρυθμίσεις όταν επιλέγετε το universal protocol. Μπορείτε να ορίσετε το αναγνωριστικό έναρξης γραμμής, την ετικέτα αλλαγής γραμμής και την ετικέτα λήξης γραμμής για τους χαρακτήρες επικάλυψης POS, καθώς και την ιδιότητα διάκρισης πεζών-κεφαλαίων. Μπορείτε επίσης προαιρετικά να επιλέξετε το αναγνωριστικό φιλτραρίσματος και το πρωτόκολλο XML.
Εικόνα 14-2 Ρυθμίσεις Universal Protocol
EPSON
Για το πρωτόκολλο EPSON χρησιμοποιούνται σταθερές ετικέτες έναρξης και λήξης γραμμής.
AVE
Για το πρωτόκολλο AVE χρησιμοποιούνται σταθερές ετικέτες έναρξης και λήξης γραμμής. Υποστηρίζονται τύποι σύνδεσης σειριακής θύρας και εικονικής σειριακής θύρας.
- Κάντε κλικ στο Custom για να διαμορφώσετε τις ρυθμίσεις AVE.
- Ορίστε τον κανόνα σε VSI-ADD ή VNET.
- Ορίστε το bit διεύθυνσης του μηνύματος POS που θα αποσταλεί.
- Κάντε κλικ στο OK για να αποθηκεύσετε τις ρυθμίσεις.
Εικόνα 14-3 Ρυθμίσεις AVE
NUCLEUS
- Κάντε κλικ στο Custom για να διαμορφώσετε τις ρυθμίσεις NUCLEUS.
- Εισαγάγετε τον αριθμό υπαλλήλου, τον αριθμό βάρδιας και τον αριθμό τερματικού στα αντίστοιχα πεδία. Το αντίστοιχο μήνυμα που αποστέλλεται από τη συσκευή POS θα χρησιμοποιείται ως έγκυρα δεδομένα POS.
Το πρωτόκολλο NUCLEUS πρέπει να χρησιμοποιείται με επικοινωνία σύνδεσης RS-232.
Ορίστε τον τρόπο σύνδεσης
Ορίστε τον τρόπο σύνδεσης σε TCP Reception, UDP Reception, Multicast, RS-232, USB-to-RS-232 ή Sniff, και κάντε κλικ στο Parameters για να διαμορφώσετε τις παραμέτρους κάθε τρόπου σύνδεσης.
TCP Connection
- Κατά τη χρήση σύνδεσης TCP, η θύρα πρέπει να ορίζεται από 1 έως 65535, και κάθε μηχάνημα POS πρέπει να έχει μοναδική θύρα.
- Ορίστε τη Allowed Remote IP Address της συσκευής που αποστέλλει το μήνυμα POS.
Εικόνα 14-4 Ρυθμίσεις σύνδεσης TCP
UDP Connection
- Κατά τη χρήση σύνδεσης UDP, η θύρα πρέπει να ορίζεται από 1 έως 65535, και κάθε μηχάνημα POS πρέπει να έχει μοναδική θύρα.
- Ορίστε τη Allowed Remote IP Address της συσκευής που αποστέλλει το μήνυμα POS.
USB-to-RS-232 Connection
Διαμορφώστε τις παραμέτρους θύρας του μετατροπέα USB-to-RS-232, συμπεριλαμβανομένου του σειριακού αριθμού θύρας, ρυθμού baud, bit δεδομένων, bit διακοπής, ισοτιμίας και ελέγχου ροής.
Εικόνα 14-5 Ρυθμίσεις USB-to-RS-232
RS-232 Connection
Συνδέστε τη συσκευή και το μηχάνημα POS μέσω RS-232. Οι ρυθμίσεις RS-232 μπορούν να διαμορφωθούν στο Menu > Configuration > RS-232. Η επιλογή Usage πρέπει να οριστεί σε Transparent Channel.
Multicast Connection
Κατά τη σύνδεση της συσκευής και του μηχανήματος POS μέσω πρωτοκόλλου Multicast, ορίστε τη διεύθυνση και τη θύρα multicast.
Sniff Connection
Συνδέστε τη συσκευή και το μηχάνημα POS μέσω Sniff. Διαμορφώστε τις ρυθμίσεις διεύθυνσης πηγής και διεύθυνσης προορισμού.

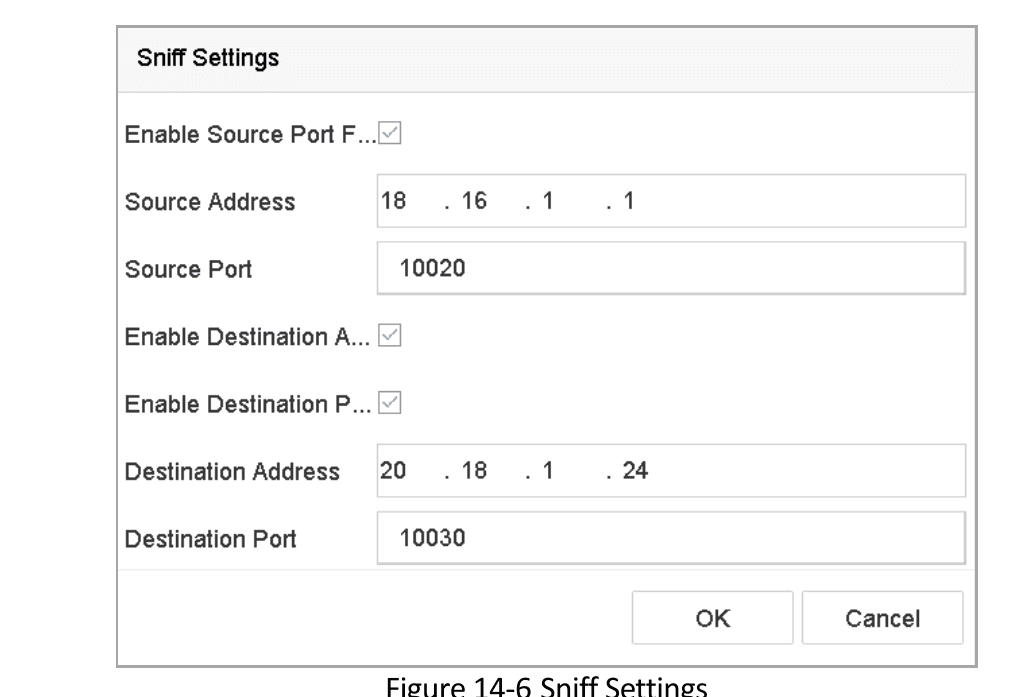

Εικόνα 14-6 Ρυθμίσεις Sniff
Εφαρμογή
Κάντε κλικ στο Apply για να ενεργοποιήσετε τις ρυθμίσεις.
Διαμόρφωση επικάλυψης κειμένου POS
Μεταβείτε στις ρυθμίσεις POS
Μεταβείτε στο System > POS.
Ανοίξτε το Channel Linkage and Display
Κάντε κλικ στην καρτέλα Channel Linkage and Display.
Επιλέξτε το συνδεδεμένο κανάλι
Επιλέξτε το συνδεδεμένο κανάλι στο οποίο θα επικαλύπτονται οι χαρακτήρες POS.
Διαμορφώστε τους χαρακτήρες επικάλυψης
Ορίστε την επικάλυψη χαρακτήρων για το ενεργοποιημένο POS:
- Character encoding format: αυτή τη στιγμή διατίθεται η μορφή Latin-1
- Overlay mode των χαρακτήρων για εμφάνιση σε κύλιση ή λειτουργία σελίδας
- Font size και font color
- Display time (sec) των χαρακτήρων. Η τιμή κυμαίνεται από 5 έως 3600 δευτερόλεπτα.
- Timeout συμβάντος POS. Η τιμή κυμαίνεται από 5 έως 3600 δευτερόλεπτα. Όταν η συσκευή δεν λάβει μήνυμα POS εντός του ορισμένου χρόνου, η συναλλαγή τερματίζεται.
Διαμορφώστε ρυθμίσεις απορρήτου
Στις Privacy Settings, ορίστε τις προσωπικές πληροφορίες POS που δεν θα εμφανίζονται στην εικόνα, π.χ. τον αριθμό κάρτας, το όνομα χρήστη κ.λπ.
Αποτέλεσμα: Οι καθορισμένες προσωπικές πληροφορίες θα εμφανίζονται με *** στην εικόνα.
Ενεργοποιήστε την επικάλυψη στη Ζωντανή Προβολή
(Προαιρετικό) Επιλέξτε το πλαίσιο ελέγχου για να ενεργοποιήσετε το Overlay POS in Live View. Όταν αυτή η λειτουργία είναι ενεργοποιημένη, οι πληροφορίες POS επικαλύπτονται στην εικόνα Ζωντανής Προβολής.

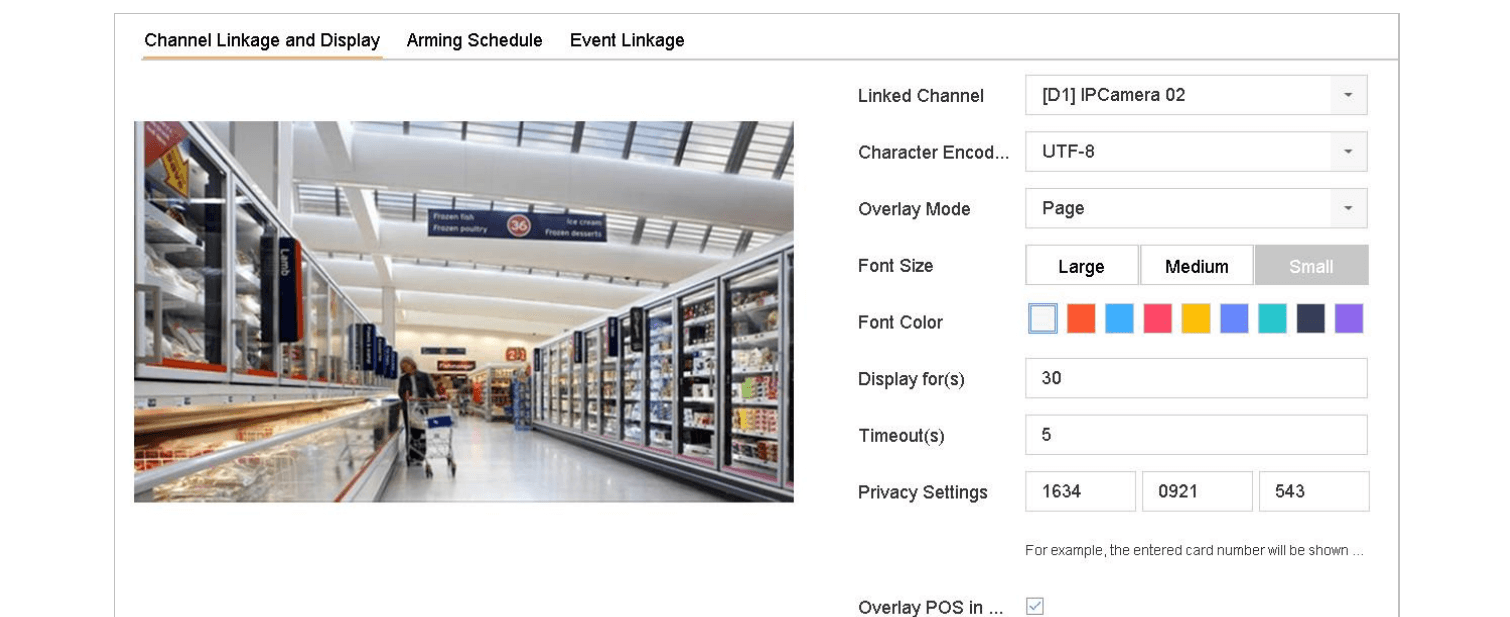

Εικόνα 14-7 Ρυθμίσεις χαρακτήρων επικάλυψης
Σύρετε το πλαίσιο για να προσαρμόσετε το μέγεθος και τη θέση του πλαισίου κειμένου στην οθόνη προεπισκόπησης διεπαφής ρυθμίσεων POS.
Εφαρμογή
Κάντε κλικ στο Apply για να ενεργοποιήσετε τις ρυθμίσεις.
Διαμόρφωση συναγερμού POS
Σκοπός: Ένα συμβάν POS μπορεί να ενεργοποιήσει κανάλια για έναρξη εγγραφής, ή να ενεργοποιήσει παρακολούθηση πλήρους οθόνης ή ηχητική προειδοποίηση, ειδοποίηση κέντρου παρακολούθησης, αποστολή e-mail κ.λπ.
Ορίστε το χρονοδιάγραμμα ενοπλισμού
Μεταβείτε στο Storage > Recording Schedule.
Ορίστε το χρονοδιάγραμμα ενοπλισμού του συμβάντος POS.
Ανοίξτε τις ρυθμίσεις POS
Μεταβείτε στο System > POS.
Ανοίξτε το Event Linkage
Κάντε κλικ στο Event Linkage στη διεπαφή προσθήκης ή επεξεργασίας POS.
Επιλέξτε κανονικές ενέργειες σύνδεσης
Επιλέξτε τις κανονικές ενέργειες σύνδεσης: παρακολούθηση πλήρους οθόνης, ηχητική προειδοποίηση ή αποστολή e-mail.
Επιλέξτε εξόδους συναγερμού
Επιλέξτε μία ή περισσότερες εξόδους συναγερμού για ενεργοποίηση.
Επιλέξτε κανάλια ενεργοποίησης
Επιλέξτε ένα ή περισσότερα κανάλια για εγγραφή ή παρακολούθηση πλήρους οθόνης όταν ενεργοποιείται συναγερμός POS.

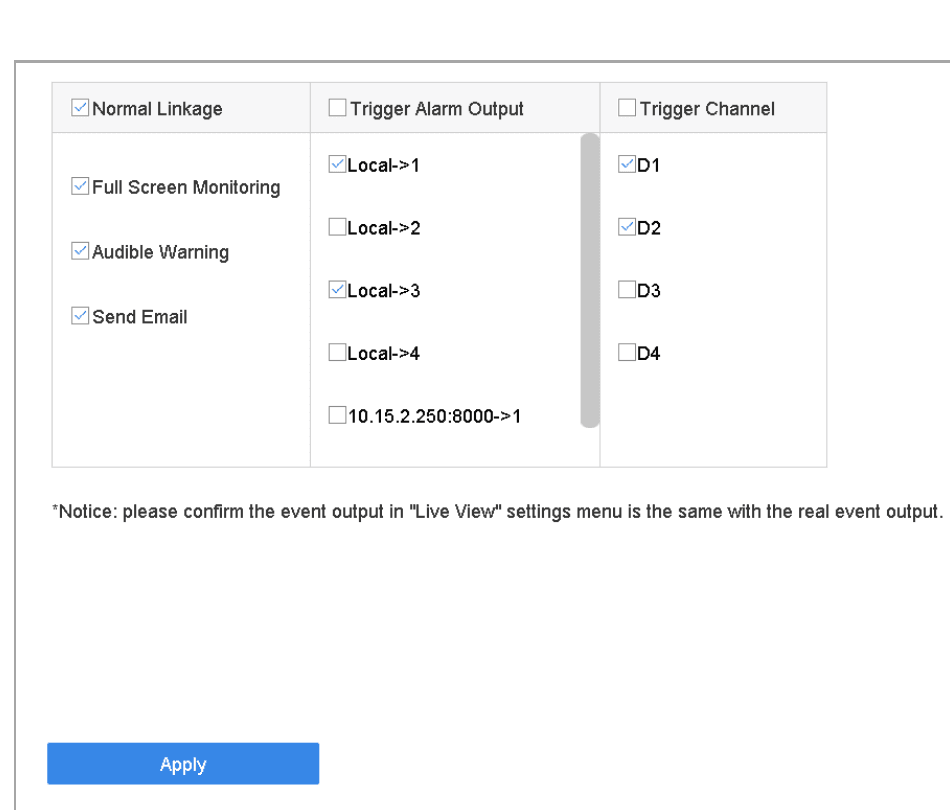

Εικόνα 14-8 Ορισμός καμερών ενεργοποίησης POS
Εφαρμογή
Κάντε κλικ στο Apply για να αποθηκεύσετε τις ρυθμίσεις.
