پیکربندی و مدیریت آرایههای دیسک RAID در NVR سری LTN89xx-R، از جمله ایجاد آرایه به روش یکلمسی یا دستی، بازسازی آرایههای معیوب با دیسکهای ذخیره گرم، حذف آرایهها و بررسی فریمور.
هدف: آرایه دیسک یک فناوری مجازیسازی ذخیرهسازی داده است که چندین درایو دیسک فیزیکی را در یک واحد منطقی ترکیب میکند. این آرایه که با نام "RAID" نیز شناخته میشود، دادهها را روی چندین HDD ذخیره میکند تا افزونگی کافی فراهم شود و در صورت خرابی یک دیسک، دادهها قابل بازیابی باشند. دادهها به یکی از چند روش به نام "سطوح RAID" بین درایوها توزیع میشوند که بر اساس افزونگی و عملکرد مورد نیاز انتخاب میشوند.
آرایههای دیسک فقط توسط دستگاههای سری LTN89xx-R پشتیبانی میشوند.
ایجاد آرایه دیسک
هدف: دستگاه از آرایههای دیسک مبتنی بر نرمافزار پشتیبانی میکند. در صورت نیاز، عملکرد RAID را فعال کنید. دو روش برای ایجاد آرایه وجود دارد: پیکربندی یکلمسی و پیکربندی دستی.
فعالسازی RAID
هدف: برای فعالسازی عملکرد آرایه دیسک، مراحل زیر را انجام دهید.
به Storage > Advanced بروید
به Storage > Advanced بروید.
شکل ۸-۱ Advanced
RAID را فعال کنید
گزینه Enable RAID را علامت بزنید.
اعمال تنظیمات
روی Apply کلیک کنید.
راهاندازی مجدد
دستگاه را مجدداً راهاندازی کنید تا تنظیمات اعمال شوند.
ایجاد یکلمسی
هدف: پیکربندی یکلمسی آرایه دیسک را ایجاد میکند. به طور پیشفرض، نوع آرایه ایجاد شده با پیکربندی یکلمسی RAID 5 است.
پیش از شروع:
- عملکرد RAID را فعال کنید. برای جزئیات، به فعالسازی RAID مراجعه کنید.
- حداقل ۳ HDD نصب کنید. اگر بیش از ۱۰ HDD نصب شده باشد، ۲ آرایه ایجاد خواهد شد. برای حفظ قابلیت اطمینان و پایداری عملکرد HDDها، توصیه میشود از HDDهای سطح سازمانی با مدل و ظرفیت یکسان استفاده کنید.
باز کردن Physical Disk
به Storage > RAID Setup > Physical Disk بروید.

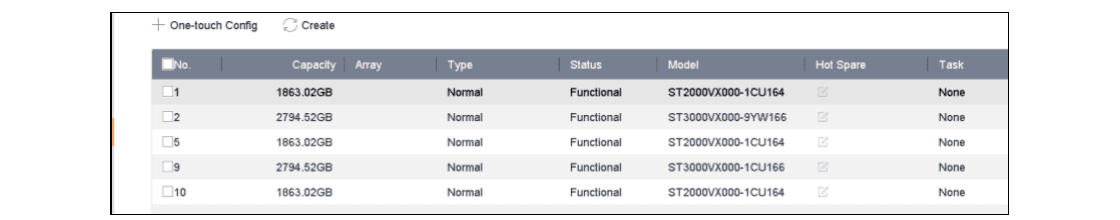

شکل ۸-۲ Physical Disk
پیکربندی یکلمسی
روی One-touch Config کلیک کنید.
وارد کردن نام آرایه
نام آرایه را در Array Name ویرایش کنید و برای شروع پیکربندی روی OK کلیک کنید.
اگر ۴ یا بیشتر HDD نصب کنید، یک دیسک ذخیره گرم برای بازسازی آرایه ایجاد خواهد شد.
تأیید تکمیل
هنگامی که پس از تکمیل ایجاد آرایه یک کادر پیام ظاهر میشود، روی OK کلیک کنید.
مشاهده اطلاعات آرایه
(اختیاری) دستگاه به طور خودکار آرایه ایجاد شده را مقداردهی اولیه میکند. برای مشاهده اطلاعات آرایه ایجاد شده به Storage > RAID Setup > Array بروید.
ایجاد دستی
هدف: ایجاد دستی آرایه RAID 0، RAID 1، RAID 5، RAID 6 یا RAID 10.
باز کردن Physical Disk
به Storage > RAID Setup > Physical Disk بروید.
ایجاد
روی Create کلیک کنید.
جدول ۸-۱ پنجره Create Array
وارد کردن نام آرایه
نام آرایه را وارد کنید.
انتخاب سطح RAID
RAID Level را به عنوان RAID 0، RAID 1، RAID 5، RAID 6 یا RAID 10 بر اساس نیاز انتخاب کنید.
انتخاب دیسکهای فیزیکی
دیسکهای فیزیکی برای تشکیل آرایه را انتخاب کنید.
جدول ۸-۲ تعداد مورد نیاز HDDها
| سطح RAID | تعداد مورد نیاز HDD |
|---|---|
| RAID 0 | حداقل ۲ HDD. |
| RAID 1 | حداقل ۲ HDD. |
| RAID 5 | حداقل ۳ HDD. |
| RAID 6 | حداقل ۴ HDD. |
| RAID 10 | تعداد HDD باید عدد زوج باشد، از ۴ تا ۱۶. |
تأیید
روی OK کلیک کنید.
مشاهده اطلاعات آرایه
(اختیاری) دستگاه به طور خودکار آرایه ایجاد شده را مقداردهی اولیه میکند. برای مشاهده اطلاعات آرایه ایجاد شده به Storage > RAID Setup > Array بروید.
شکل ۸-۳ فهرست آرایه
بازسازی آرایه
هدف: وضعیت آرایه شامل Functional، Degraded و Offline میشود. برای اطمینان از امنیت و قابلیت اطمینان بالای دادههای ذخیره شده در یک آرایه، بر اساس وضعیت آن، نگهداری فوری و مناسب آرایهها را انجام دهید.
- Functional: هیچ دیسکی در آرایه از دست نرفته است.
- Offline: تعداد دیسکهای از دست رفته از حد مجاز تجاوز کرده است.
- Degraded: اگر هر HDD در آرایه خراب شود، آرایه دچار افت میشود. با بازسازی آرایه، وضعیت آن را به Functional بازگردانید.
پیکربندی دیسک ذخیره گرم
هدف: دیسکهای ذخیره گرم برای بازسازی خودکار آرایه دیسک مورد نیاز هستند.
باز کردن Physical Disk
به Storage > RAID Setup > Physical Disk بروید.
شکل ۸-۴ Physical Disk
تنظیم دیسک ذخیره گرم
روی
یک HDD موجود کلیک کنید تا آن را به عنوان دیسک ذخیره گرم تنظیم کنید.
بازسازی خودکار آرایه
هدف: دستگاه میتواند آرایههای معیوب را به طور خودکار با دیسکهای ذخیره گرم بازسازی کند.
پیش از شروع: دیسکهای ذخیره گرم ایجاد کنید. برای جزئیات، به پیکربندی دیسک ذخیره گرم مراجعه کنید.
پایش پیشرفت بازسازی
دستگاه به طور خودکار آرایههای معیوب را با دیسکهای ذخیره گرم بازسازی میکند. برای مشاهده پیشرفت بازسازی به Storage > RAID Setup > Array بروید.
شکل ۸-۵ فهرست آرایه
بازسازی دستی آرایه
هدف: اگر هیچ دیسک ذخیره گرمی پیکربندی نشده باشد، آرایه معیوب را به صورت دستی بازسازی کنید.
پیش از شروع: حداقل یک دیسک فیزیکی موجود باید برای بازسازی آرایه وجود داشته باشد.
باز کردن Array
به Storage > RAID Setup > Array بروید.
شکل ۸-۶ فهرست آرایه
شروع بازسازی
روی
آرایه معیوب کلیک کنید.
شکل ۸-۷ بازسازی آرایه
انتخاب دیسک فیزیکی
دیسک فیزیکی موجود را انتخاب کنید.
تأیید
روی OK کلیک کنید.
تأیید هشدار
روی OK در کادر پیام "Do not unplug the physical disk when it is under rebuilding." کلیک کنید.
حذف آرایه
حذف یک آرایه تمام دادههای ذخیره شده در آن را حذف خواهد کرد.
باز کردن Array
به Storage > RAID Setup > Array بروید.
شکل ۸-۸ فهرست آرایه
حذف
برای حذف آرایه روی
آرایه کلیک کنید.
شکل ۸-۹ Attention
تأیید حذف
در کادر پیام ظاهر شده روی Yes کلیک کنید.
بررسی و ویرایش فریمور
هدف: میتوانید اطلاعات فریمور را مشاهده کرده و سرعت وظیفه پسزمینه را در رابط Firmware تنظیم کنید.
باز کردن Firmware
به Storage > RAID Setup > Firmware بروید.
شکل ۸-۱۰ Firmware
تنظیم سرعت وظیفه پسزمینه
(اختیاری) Background Task Speed را تنظیم کنید.
اعمال تنظیمات
روی Apply کلیک کنید.
