Installasjonsveiledning for DS-K1T671TM-3XF

DS-K1T671TM-3XF er en ansiktsgjenkjenningsterminal med temperaturmåling for adgangskontroll. Denne veiledningen dekker hele utrullingsforløpet: befaring, mekanisk installasjon, kabling, igangkjøring og konfigurasjon, leveringsgodkjenning og en feilsøkingsseksjon med vanlige spørsmål.

1. Systemoppbygging og funksjonsbeskrivelse

Denne løsningen er laget for å kontrollere inn- og utgang til kontorbygg, fabrikker, boligområder og lignende ved hjelp av temperaturmåling og ansiktsverifisering. Hendelser kan håndteres og overvåkes i klientprogramvaren iVMS-4200 eller på plattformen HikCentral Professional.

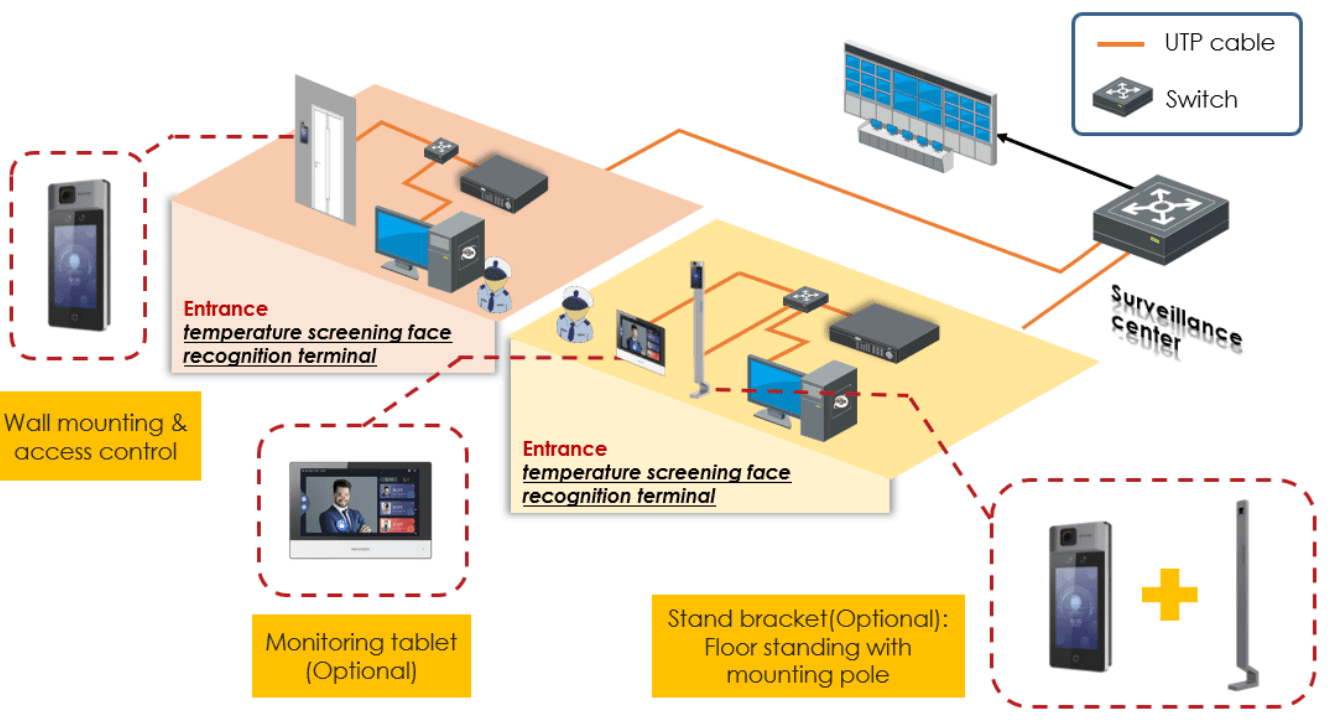

Oppbygging av systemet for adgangskontroll og temperaturmåling.

Det termografiske kameraet for temperaturmåling utfører i hovedsak en rask innledende screening ved å måle temperaturen på menneskets hudoverflate. Dersom temperaturen viser seg å ligge utenfor normalområdet, bør medisinsk temperaturmålingsutstyr benyttes til en sekundær screening og bekreftelse av personer med mistenkelige verdier. Siden ansiktshuden er eksponert for luften og påvirkes av omgivelsestemperaturen og fordampningen av svette, vil hudoverflatetemperaturen variere noe. Det anbefales å vente 3 til 5 minutter slik at kroppsoverflatetemperaturen stabiliserer seg.

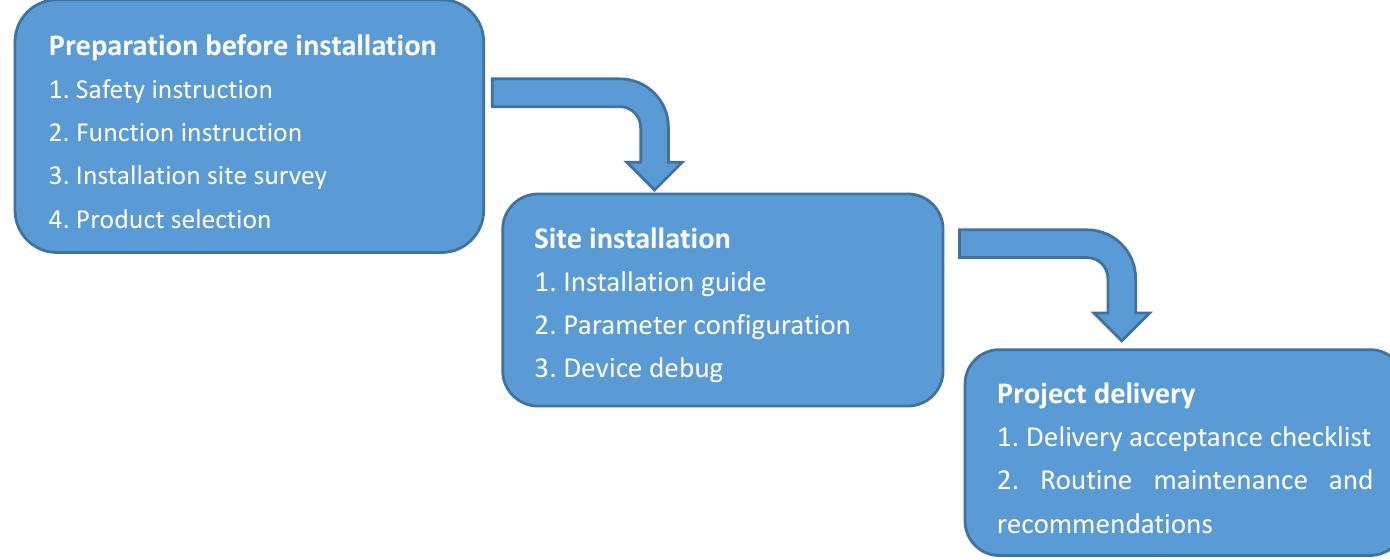

2. Installasjonsforløp

• Forberedelse før installasjon — sikkerhetsinstruksjoner, funksjonsbeskrivelse, befaring av installasjonsstedet, produktvalg.
• Installasjon på stedet — installasjonsveiledning, parameterkonfigurasjon, igangkjøring av enheten.
• Prosjektoverlevering — sjekkliste for leveringsgodkjenning, rutinemessig vedlikehold og anbefalinger.

3. Hensyn ved gjennomføring av systemet

3.1 Forholdsregler ved befaring

• Bruk utendørs anbefales ikke. Installer innendørs i et lukket område med konstant temperatur, uten trekk (inkludert naturlig vind og luftstrøm fra klimaanlegg) og uten direkte sollys.
• Ved innendørs bruk må omgivelsestemperaturen være 10–35 °C. Utenfor dette området kan ikke enhetens nøyaktighet for temperaturmåling garanteres.
• Ved utendørs bruk (inkludert halvåpne omgivelser som døråpninger) kan ikke nøyaktigheten av kroppstemperaturmålingen garanteres på en pålitelig måte; gjester og brukere bør veiledes inn i det innendørs installasjonsområdet.
• Krav til installasjon av ansiktsgjenkjenningsterminalen: kanalen for synlig lys må ha tilstrekkelig belysning, og motlys, refleksjon og tildekking må unngås.
• Unngå varme objekter som ikke er mennesker, samt reflekterende overflater i deteksjonsområdet.

3.2 Forholdsregler ved måling av kroppstemperatur

• Når en person kommer inn fra utsiden, må vedkommende ta av seg lue og løfte luggen. Det anbefales å vente 3 til 5 minutter slik at kroppsoverflatetemperaturen stabiliserer seg.
• Når en person beveger seg fra langt unna til nært, kan målinger på kort avstand virke for høye. Sett opp en flytlinje på stedet: mål kroppstemperaturen på en fast avstand (0,5 til 1,5 m anbefales), og la folk gå til venstre eller høyre i stedet for å fortsette mot enheten.
• Ved måling av kroppstemperatur må personene stå på en fast avstand, passere én etter én, stoppe et øyeblikk og vende ansiktet rett mot kameraet.

4. Forberedelse før installasjon

4.1 Sikkerhetsinstruksjoner

Forholdsregler ved bruk

• Ikke rett enheten direkte mot sterkt lys som lamper eller sollys.
• Sørg for at det termiske kameraet kan avgi varme på normal måte.
• Transporter, lagre og bruk enheten innenfor temperatur- og fuktighetsområdet som er angitt i bruksanvisningen for det termiske kameraet.
• Bruk fabrikkemballasjen under transport, og unngå fall, hardt trykk, støt og fuktinntrengning.

Strømkrav

• Bruk en godkjent strømadapter.
• Overhold lokale standarder for elektrisk sikkerhet.
• Pass på at utstyret er slått av under installasjon og kabling.
• Unngå at strøm- og andre kabler utsettes for hardt trykk, vridning eller tråkk under bruk.

Annet

• Ikke demonter selve enheten uten tillatelse.
• Forhold deg til det faktiske produktet; dette dokumentet er kun ment som referanse.

4.2 Klargjøring av enheten

Hovedenhet — DS-K1T671TM-3XF (P/N 302917210)

• 50 000 ansikter og 50 000 kort.
• Veggmontering og frittstående på gulv med monteringsstang.

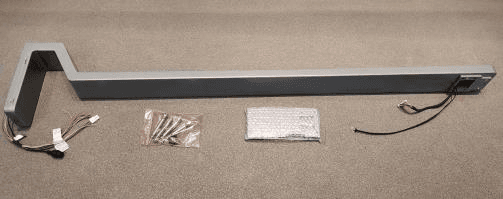

Monteringsstang — DS-KAB671-B (valgfri, P/N 305700583)

Monteringsstangen for DS-K1T671TM-3XF.

Anbefalt verktøy (ikke inkludert)

Slagboremaskin, skrutrekker og pipenøkkel. Dersom utstyret ikke skal festes med ekspansjonsskruer, trengs ikke slagboremaskin og pipe.

4.3 Befaring

5. Installasjon og konfigurasjon

5.1 Ansiktsgjenkjenningsterminal med temperaturmåling

5.1.1 Installasjon med gulvstativet DS-KAB671-B (valgfritt)

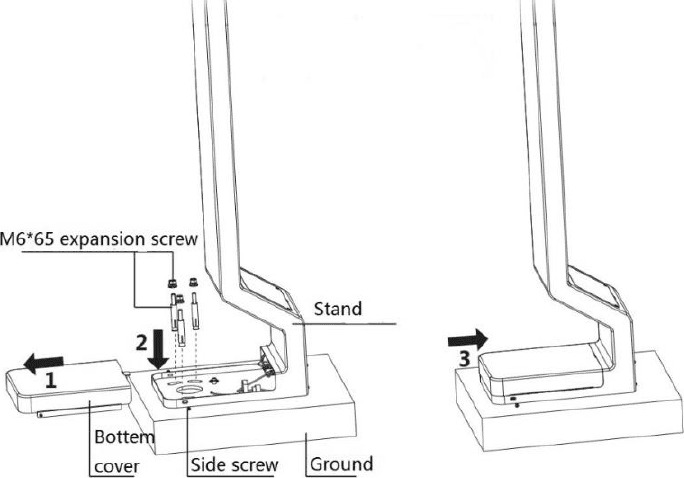

DS-K1T671TM-3XF kan installeres midlertidig (uten ekspansjonsskruer) eller festes til gulvet med det valgfrie gulvstativet DS-KAB671-B. Følg trinnene nedenfor:

1. Skru ut de to skruene på siden av bunndekselet og ta av dekselet.
2. Sett ekspansjonsskruene som følger med i pakken inn i hullene i bunnen. Pass på at hver ekspansjonsskrue stikker litt over gulvet, og fest den med ekspansjonsmutteren.
3. Sett bunndekselet tilbake på plass og skru de to sideskruene inn igjen.

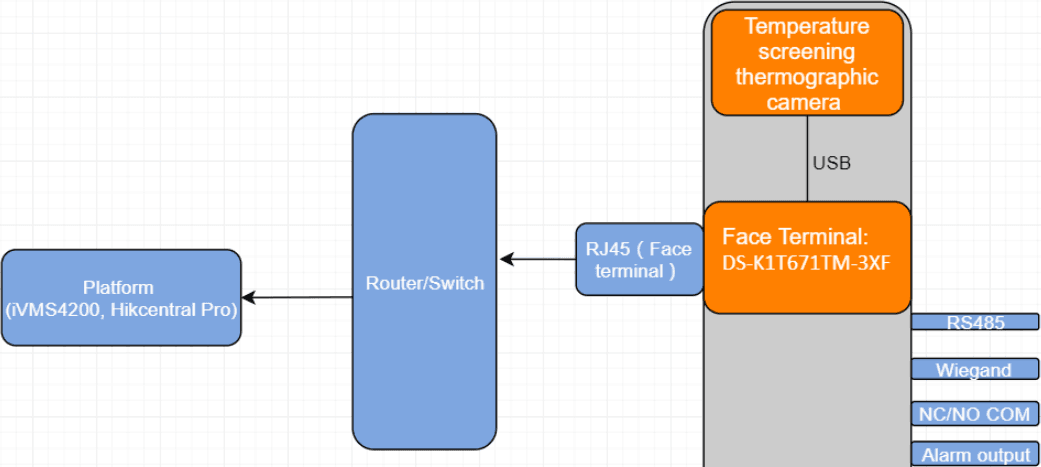

5.1.2 Kabling av enheten

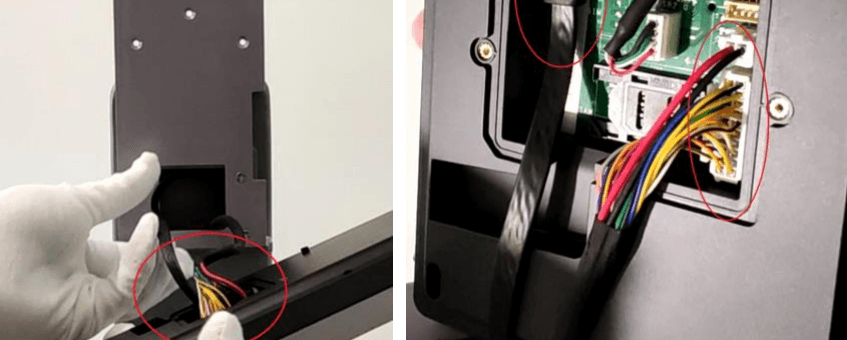

1. Monter braketten på stativet med 4 skruer, og koble deretter nettverk, strøm og kabler for andre eksterne enheter til enhetens grensesnitt.

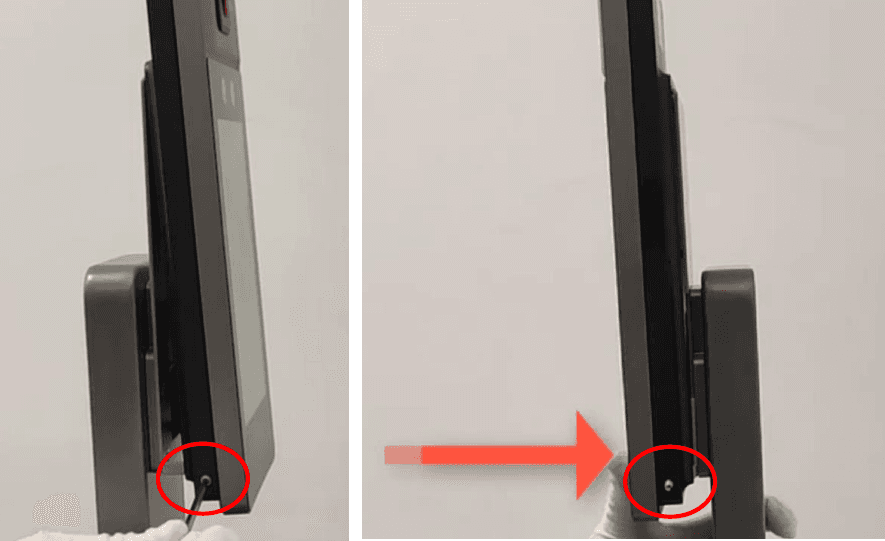

2. Installer enheten på braketten: skru ut de 2 skruene på begge sider, trykk enhetens bunn på plass og fest de 2 skruene.

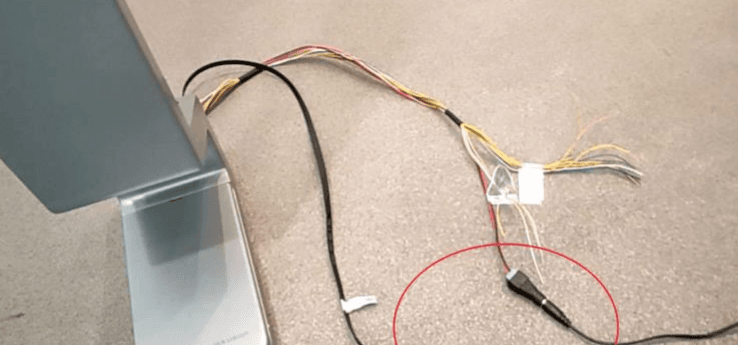

3. Koble 220 V AC-strømkabelen og strømkabelen til gulvstativet.

5.1.3 Igangkjøring og konfigurasjon av enheten

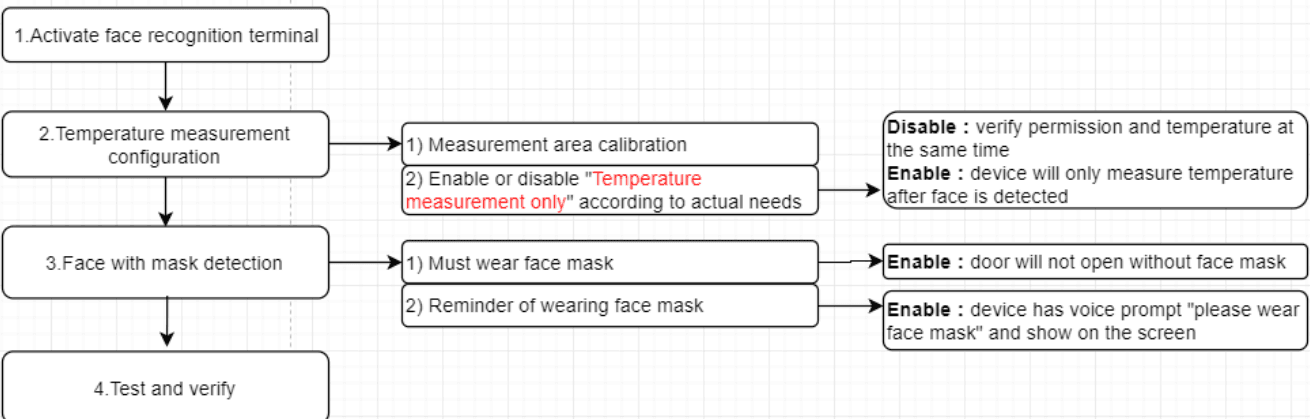

5.1.3.1 Igangkjøringsforløp

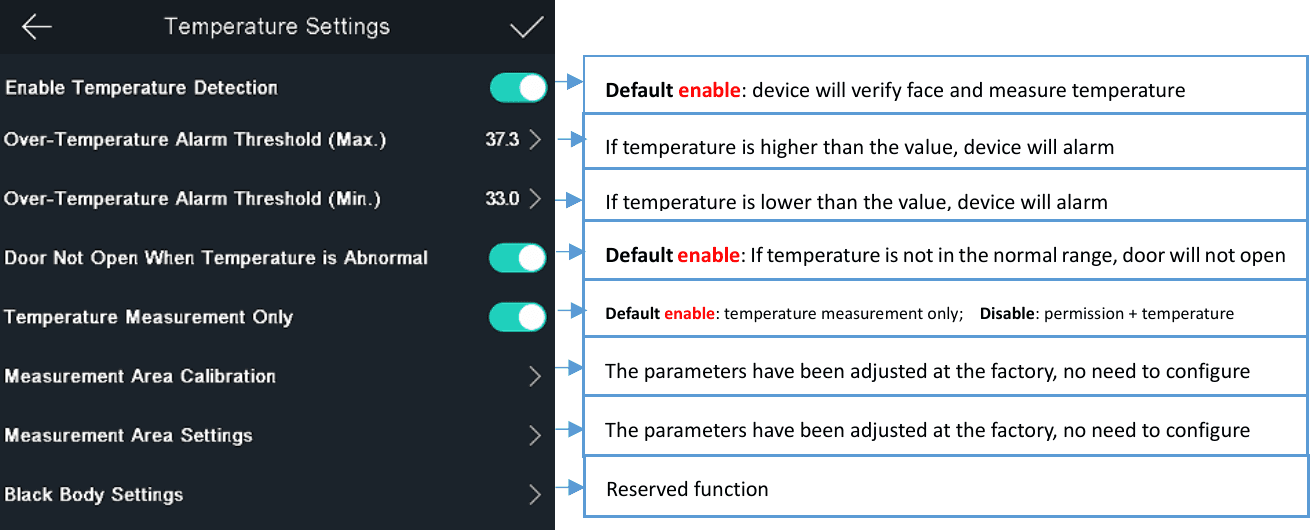

5.1.3.2 Konfigurasjon av temperaturmåling

1. Aktiver terminalen med SADP, iVMS-4200 eller fra enhetens lokale brukergrensesnitt.
2. Konfigurer temperaturinnstillingene.

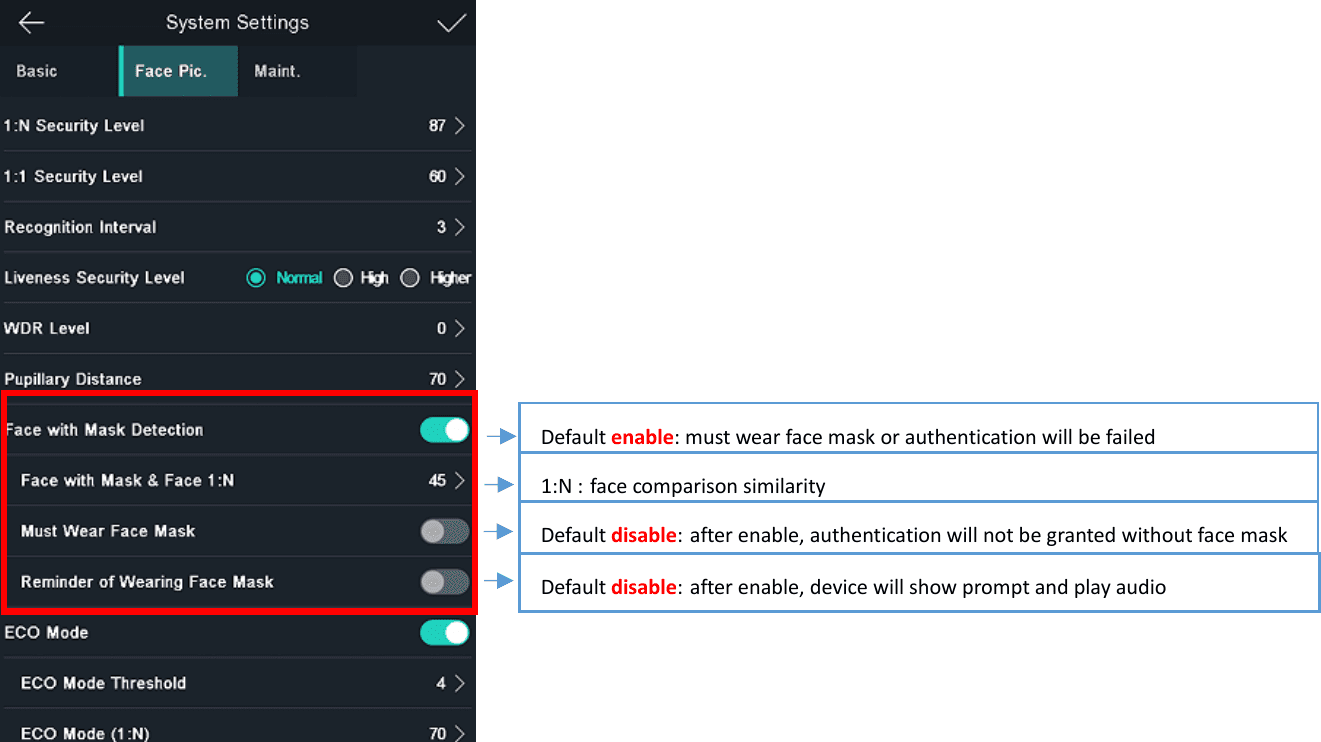

5.1.3.3 Konfigurasjon av ansikt med maske

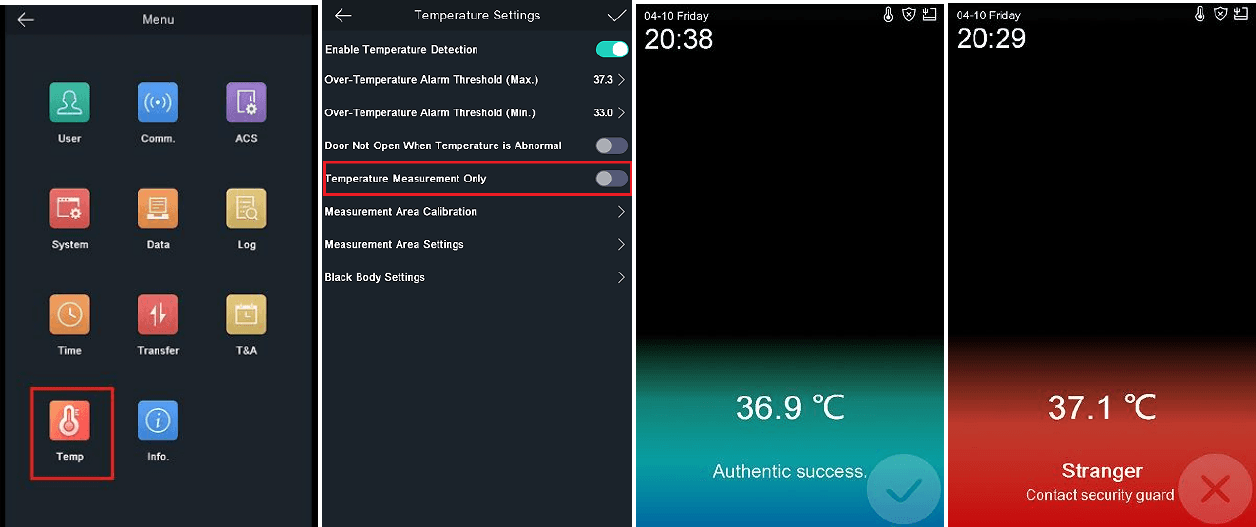

5.2 Temperatur vist på skjermen

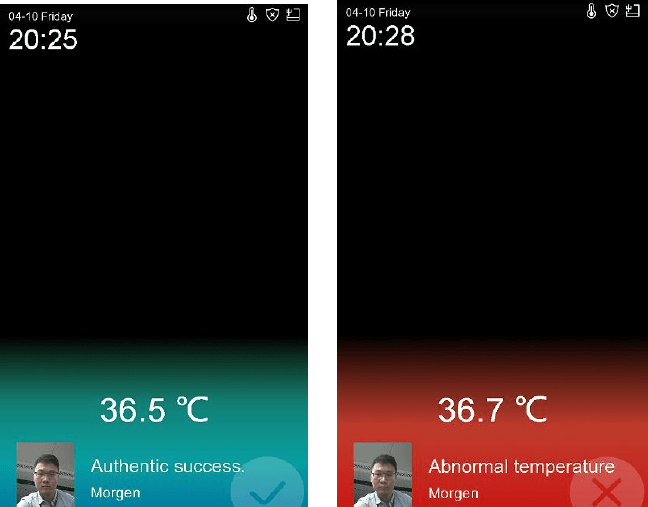

1. Normal ansiktsgjenkjenning — normal og unormal kroppstemperatur

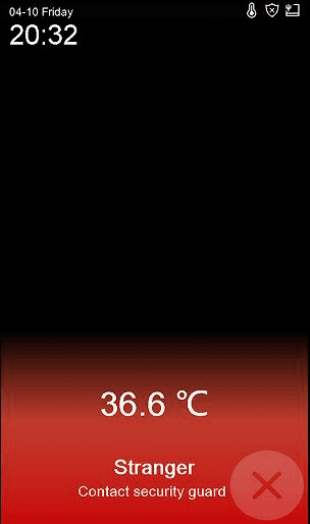

2. Uregistrert ansikt — enheten viser meldingen Stranger, contact security guard (ukjent person, kontakt vakt).

3. Kun temperaturmåling — når denne modusen er aktivert, verifiserer ikke enheten adgangsrettigheter for ansiktet. Den kontrollerer bare om temperaturen er normal eller unormal; hvis temperaturen er normal, sender enheten ut I/O-signalet.

6. Leveringsgodkjenning

For å sikre at temperaturmålingen og nøyaktigheten oppfyller kundens krav, må personellet som står for installasjon, montering og igangkjøring på stedet fullføre det tilhørende arbeidet og fylle ut skjemaet for installasjon, igangkjøring og leveringsgodkjenning i henhold til tabellene nedenfor etter at prosjektarbeidet er ferdigstilt. Når kontroll og utfylling er gjort som påkrevd, må godkjenningsskjemaet samt tilhørende videoer og bilder rapporteres. Tekniske ingeniører fra LTS gjennomfører kontrollen. Når kontrollen er bekreftet korrekt, leveres listen for leveringsgodkjenning til kunden for signering og oppbevaring.

6.1.1 Godkjenning av monteringsarbeid

6.1.2 Godkjenning av igangkjøring

6.1.3 Funksjonsgodkjenning

7. Vanlige spørsmål

Temperaturmodulen er frakoblet

1. Etter en omstart av enheten vises "connecting thermal module exception" (unntak ved tilkobling til termisk modul) fordi modulen bruker lengre tid på å starte opp enn ansiktsterminalen. Vent omtrent 1 minutt til mens ansiktsterminalen kobler seg til temperaturmålingsmodulen.

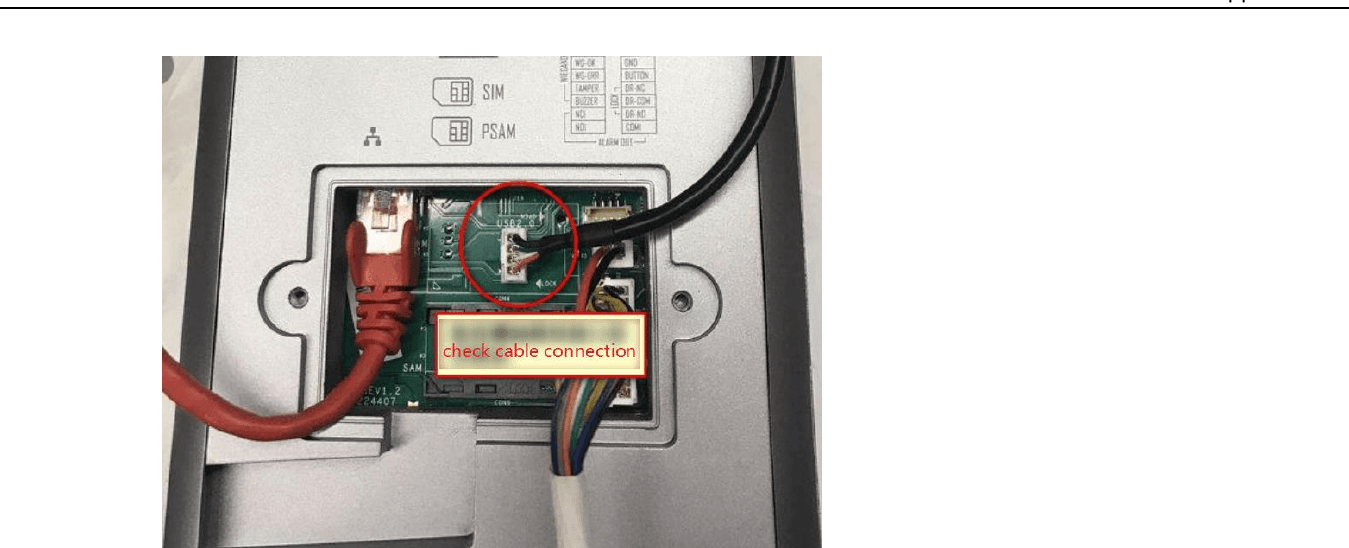

2. Kontroller om den termiske modulen er tilkoblet eller frakoblet. Hvis den er frakoblet, vises en melding på hovedskjermen — kontroller kabeltilkoblingen på baksiden av enheten.

Hvis en enhet fortsatt vises som frakoblet, se også Feilsøking ved frakoblet enhet.

Temperaturmålingen mislyktes

1. Kontroller på hovedskjermen om den termiske modulen er tilkoblet eller frakoblet.

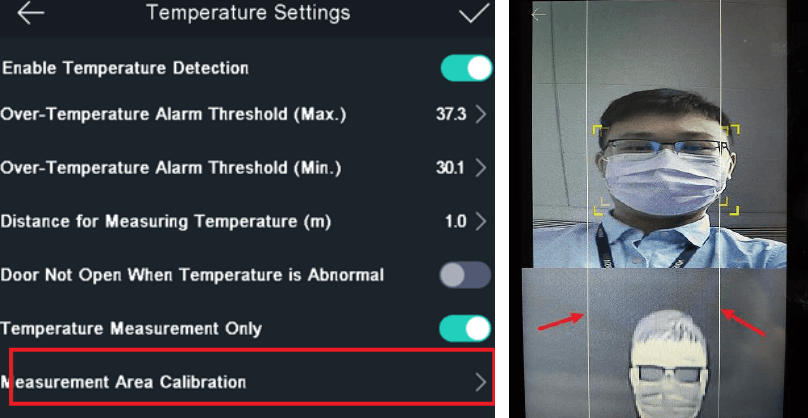

2. Åpne enhetens meny og kontroller om terminalen får videostrømmen fra det termiske kameraet.

Temperaturmålingen er ikke nøyaktig

1. For å få en nøyaktig temperatur, vent 90 minutter etter at enheten er slått på slik at den varmes opp.
2. Åpen munn og dyp utpust vil påvirke resultatet av temperaturmålingen.
3. Kontroller og oppgrader enheten og den termiske modulen til nyeste fastvareversjon.

Kan enheten måle temperaturen til ukjente personer?

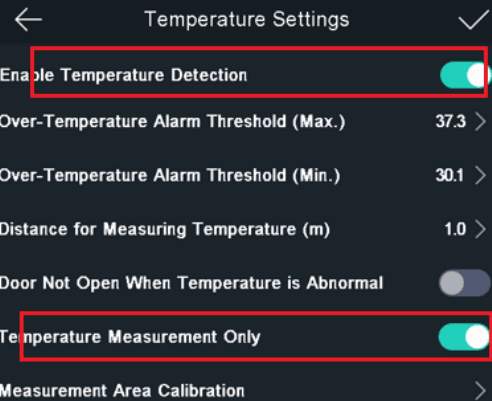

Ja. Aktiver alternativet Temperature Measurement Only på enheten.

Støtter enheten eHome (ISUP)-protokollen?

Begrenset av protokollen støtter enheten foreløpig bare nettverks-SDK-en for enheter.

Kan enheten brukes til tidsregistrering?

Ja. Enheten laster opp logger til iVMS-4200- eller HikCentral-plattformen, og beregningen utføres i programvaren.

Loggsøk og eksport

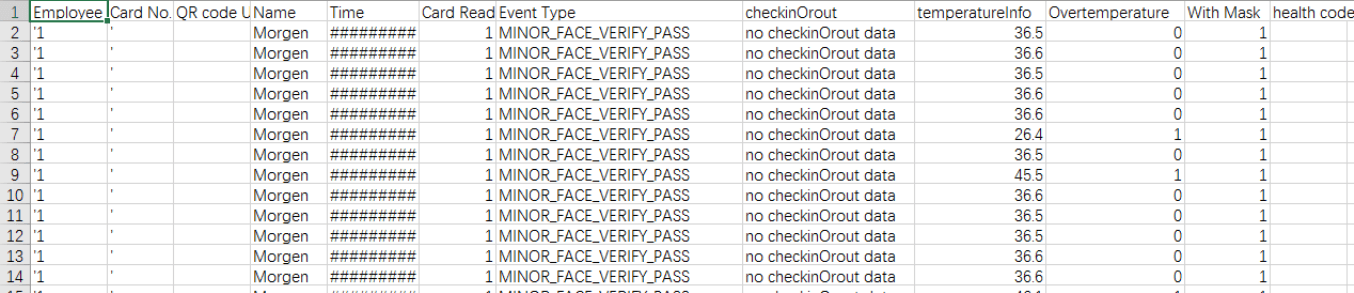

1. Eksporter lokalt fra enheten til en USB-disk i CSV-format, inkludert ansatt-ID, kortnummer, navn, tid, registreringsstatus, temperaturinfo, om temperaturen er for høy eller ikke, og om maske brukes eller ikke.

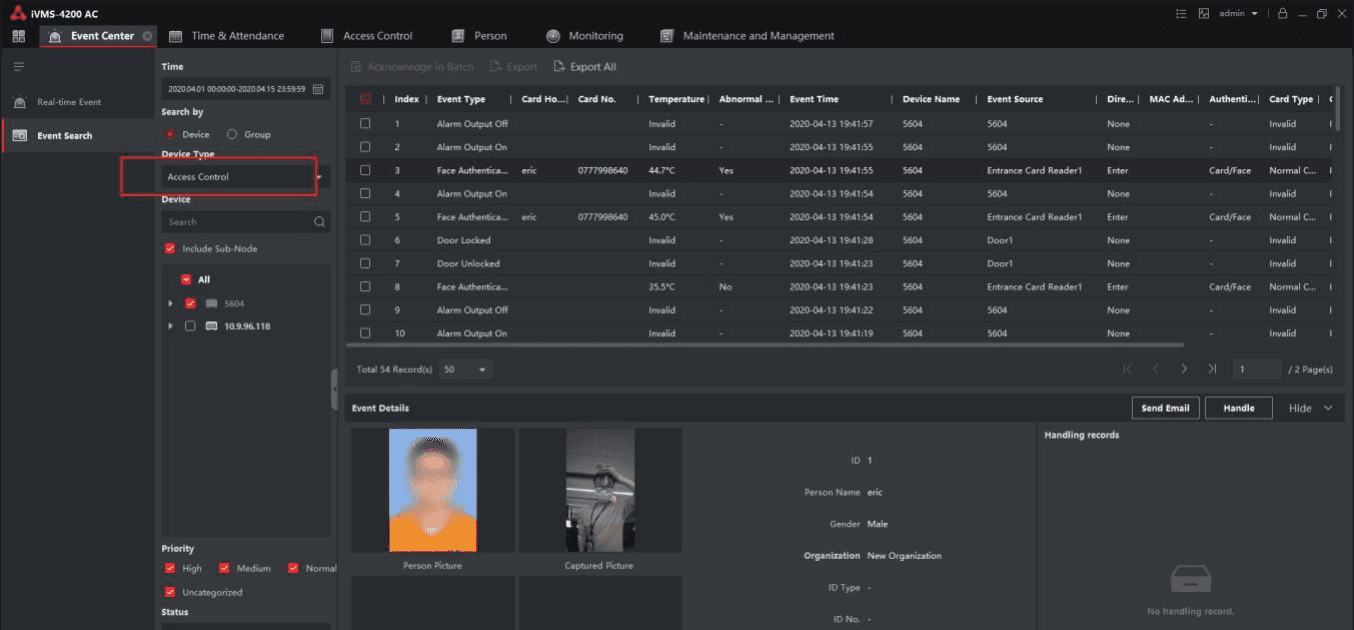

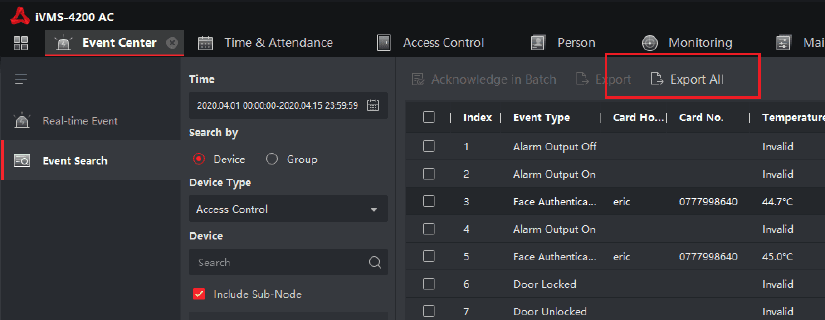

2. Søk etter hendelsen i iVMS-4200: velg enhetstype Access Control, så finner du temperaturen og det tatte bildet (uten OSD-informasjon om temperatur).

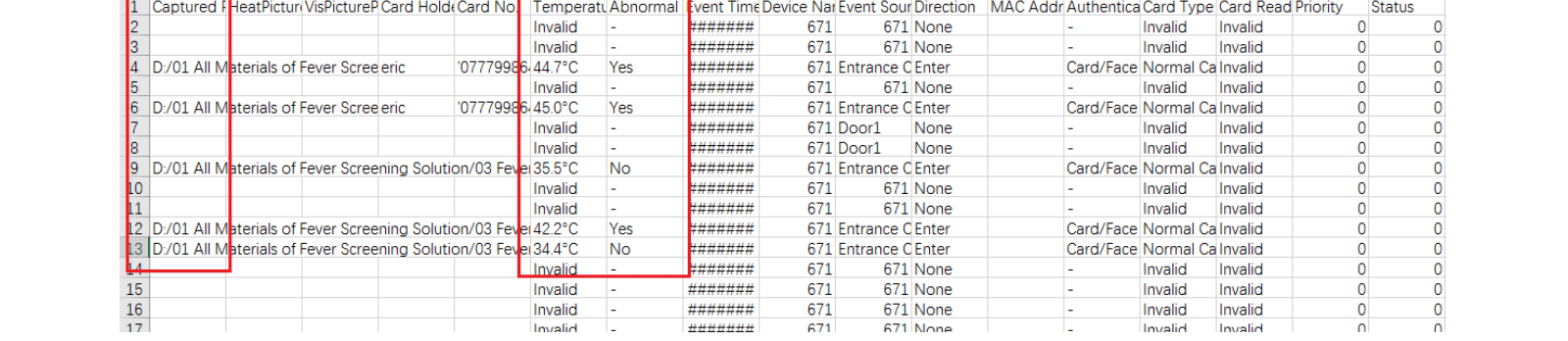

3. Eksporter det tatte bildet og hendelsen fra iVMS-4200 til PC-en. Hendelsesloggen er i CSV-format.
