Ochrana perimetru

Jak na rekordéru NVR nakonfigurovat události ochrany perimetru včetně detekce překročení čáry, vniknutí, vstupu do oblasti a opuštění oblasti, společně s nastavením jejich pravidel, plánů střežení a metod propojení.

Mezi události ochrany perimetru patří detekce překročení čáry, detekce vniknutí, detekce vstupu do oblasti a detekce opuštění oblasti.

Konfigurace detekce překročení čáry

Detekce překročení čáry detekuje osoby, vozidla a objekty, které překročí nastavenou virtuální čáru. Směr detekce lze nastavit jako obousměrný, zleva doprava nebo zprava doleva.

Kroky

Některé z následujících kroků jsou dostupné pouze u určitých modelů NVR nebo kamer.

Přejděte do nabídky Event Center → → Event Configuration → Perimeter Protection.
Vyberte kameru.
Volitelné: Zapněte funkci Secondary Analysis. Příslušné jádro zařízení tuto událost vyhodnotí podruhé, aby se omezily falešné poplachy.

Alespoň jedno jádro zařízení by mělo provádět Secondary Analysis pro algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit Secondary Analysis pro algoritmus Perimeter Protection.
Volitelné: Zapněte funkci AI by NVR. Příslušné jádro zařízení vyhodnotí video a kamery přenášejí pouze videostream.

Alespoň jedno jádro zařízení by mělo provádět algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit algoritmus Perimeter Protection.
Vyberte Line Crossing.
Zapněte Enable.

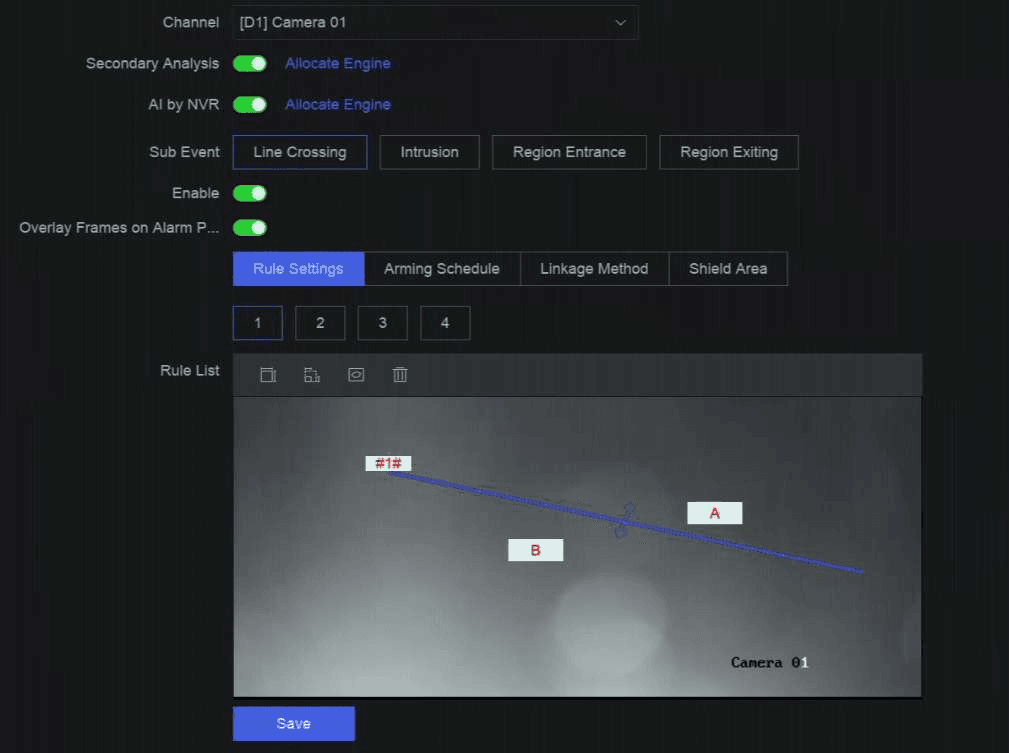

Detekce překročení čáry

Obrázek 13-1 Detekce překročení čáry

Kliknutím na Rule Settings nastavte pravidla detekce.
1. Vyberte číslo pravidla. Vyberte například 1.
2. Klikněte na a dvojím kliknutím do obrazu postupně nakreslete počáteční a koncový bod detekční čáry.
3. Nastavte Direction, Sensitivity a Detection Target.

  A<->B

  Zobrazí se pouze šipka na straně B. Detekovat lze, když objekt překročí nakonfigurovanou čáru v obou směrech, přičemž se spustí poplach.

  A->B

  Detekovat lze pouze objekt, který překročí nakonfigurovanou čáru ze strany A na stranu B.

  B->A

  Detekovat lze pouze objekt, který překročí nakonfigurovanou čáru ze strany B na stranu A.

  Sensitivity

  Čím vyšší je hodnota, tím snáze se poplach detekce spustí.

  Detection Target

  Nastavte Detection Target na Human nebo Vehicle, abyste zahodili poplachy, které nebyly spuštěny osobou ani vozidlem. Detection Target je dostupné pouze u určitých modelů.
4. Volitelné: Kliknutím na nakreslete Max. Size nebo Min. Size. Poplach mohou spustit pouze cíle, které splňují požadavek na velikost.
5. Volitelné: Opakováním výše uvedených kroků nakreslete další pravidla. Podporovány jsou až 4 pravidla.
Kliknutím na Arming Schedule vyberte typ plánu střežení.

Pokud nastavíte Arming Schedule na Custom, můžete tažením kurzoru na časové ose nastavit vlastní plán střežení, nebo přesunout kurzor na časovou osu a kliknutím na nastavit konkrétní časový plán.

Kliknutím na Linkage Method nastavte metody propojení.

Tabulka 13-3 Popis metod propojení

Linkage Method	Popis
Notify Surveillance Center	Zařízení může při výskytu události odeslat vzdálenému poplachovému hostiteli signál výjimky nebo poplachu. Poplachovým hostitelem se rozumí počítač s nainstalovaným klientským softwarem (např. NVMS V3, XVMS).
Alarm Pop-Up Window	Při spuštění poplachu zobrazí místní monitor vyskakovací poplachové okno.
Buzzer	Při detekci poplachu vydá bzučák slyšitelné pípnutí.
Send Email	Systém může při detekci poplachu odeslat uživateli nebo uživatelům e-mail s informacemi o poplachu.
Alarm Output	Poplachový výstup lze spustit poplachovým vstupem, detekcí pohybu, detekcí narušení videa, detekcí obličeje, detekcí překročení čáry a všemi ostatními událostmi.
Record	Při detekci poplachu zaznamená vybraný kanál video. Poznámka Pro daný kanál musí být povolen plán nahrávání videa, jinak je toto propojení neplatné. Plán nahrávání videa lze nakonfigurovat v nabídce System → Storage Management → Storage Schedule → Video Recording.

Volitelné: Když je povolena funkce AI by NVR, nastavte Shield Area. Po nastavení maskované oblasti zařízení nebude analyzovat chování cílů v této oblasti, takže se v ní události ochrany perimetru nespustí.
Klikněte na Save.

Co dělat dále

Přejít na Live View a kliknutím na Target zobrazit poplachy v reálném čase.

Konfigurace detekce vniknutí

Funkce detekce vniknutí detekuje osoby, vozidla nebo jiné objekty, které vstoupí do předem definované virtuální oblasti a setrvávají v ní. Při spuštění poplachu lze provést konkrétní akce.

Kroky

Některé z následujících kroků jsou dostupné pouze u určitých modelů NVR nebo kamer.

Přejděte do nabídky Event Center → → Event Configuration → Perimeter Protection.
Vyberte kameru.
Volitelné: Zapněte funkci Secondary Analysis. Příslušné jádro zařízení tuto událost vyhodnotí podruhé, aby se omezily falešné poplachy.

Alespoň jedno jádro zařízení by mělo provádět Secondary Analysis pro algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit Secondary Analysis pro algoritmus Perimeter Protection.
Volitelné: Zapněte funkci AI by NVR. Příslušné jádro zařízení vyhodnotí video a kamery přenášejí pouze videostream.

Alespoň jedno jádro zařízení by mělo provádět algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit algoritmus Perimeter Protection.
Vyberte Intrusion.
Zapněte Enable.

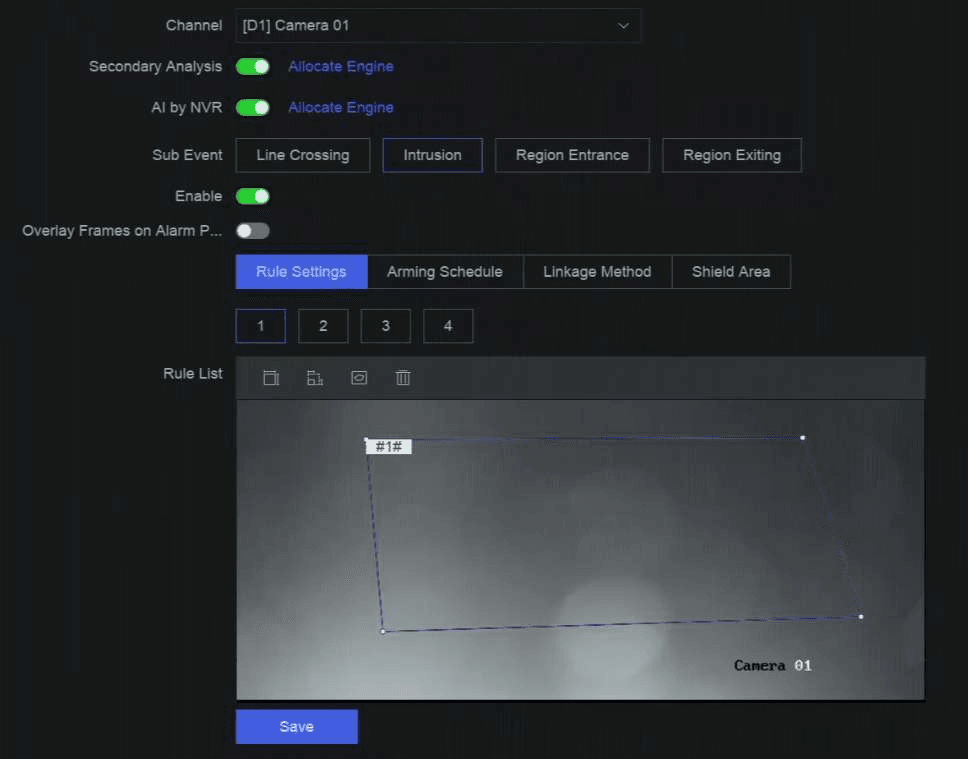

Detekce vniknutí

Obrázek 13-2 Detekce vniknutí

Kliknutím na Rule Settings nastavte pravidla detekce.
1. Vyberte číslo pravidla. Vyberte například 1.
2. Klikněte na a čtyřnásobným kliknutím do obrazu postupně nakreslete jednotlivé body čtyřúhelníkové oblasti.
3. Nastavte Time Threshold, Sensitivity a Detection Target.

  Time Threshold

  Doba, po kterou objekt setrvává v oblasti. Když doba pobytu objektu ve vymezené detekční oblasti překročí prahovou hodnotu, zařízení spustí poplach.

  Sensitivity

  Čím vyšší je hodnota, tím snáze se poplach detekce spustí.

  Detection Target

  Nastavte Detection Target na Human nebo Vehicle, abyste zahodili poplachy, které nebyly spuštěny osobou ani vozidlem. Detection Target je dostupné pouze u určitých modelů.
4. Volitelné: Kliknutím na nakreslete Max. Size nebo Min. Size. Poplach mohou spustit pouze cíle, které splňují požadavek na velikost.
5. Volitelné: Opakováním výše uvedených kroků nakreslete další pravidla. Podporovány jsou až 4 pravidla.
Kliknutím na Arming Schedule vyberte typ plánu střežení.

Pokud nastavíte Arming Schedule na Custom, můžete tažením kurzoru na časové ose nastavit vlastní plán střežení, nebo přesunout kurzor na časovou osu a kliknutím na nastavit konkrétní časový plán.

Kliknutím na Linkage Method nastavte metody propojení.

Tabulka 13-4 Popis metod propojení

Linkage Method	Popis
Notify Surveillance Center	Zařízení může při výskytu události odeslat vzdálenému poplachovému hostiteli signál výjimky nebo poplachu. Poplachovým hostitelem se rozumí počítač s nainstalovaným klientským softwarem (např. NVMS V3, XVMS).
Alarm Pop-Up Window	Při spuštění poplachu zobrazí místní monitor vyskakovací poplachové okno.
Buzzer	Při detekci poplachu vydá bzučák slyšitelné pípnutí.
Send Email	Systém může při detekci poplachu odeslat uživateli nebo uživatelům e-mail s informacemi o poplachu.
Alarm Output	Poplachový výstup lze spustit poplachovým vstupem, detekcí pohybu, detekcí narušení videa, detekcí obličeje, detekcí překročení čáry a všemi ostatními událostmi.
Record	Při detekci poplachu zaznamená vybraný kanál video. Poznámka Pro daný kanál musí být povolen plán nahrávání videa, jinak je toto propojení neplatné. Plán nahrávání videa lze nakonfigurovat v nabídce System → Storage Management → Storage Schedule → Video Recording.

Volitelné: Když je povolena funkce AI by NVR, nastavte Shield Area. Po nastavení maskované oblasti zařízení nebude analyzovat chování cílů v této oblasti, takže se v ní události ochrany perimetru nespustí.
Klikněte na Save.

Co dělat dále

Přejít na Live View a kliknutím na Target zobrazit poplachy v reálném čase.

Konfigurace detekce vstupu do oblasti

Detekce vstupu do oblasti detekuje objekty, které vstoupí do předem definované virtuální oblasti.

Kroky

Některé z následujících kroků jsou dostupné pouze u určitých modelů NVR nebo kamer.

Přejděte do nabídky Event Center → → Event Configuration → Perimeter Protection.
Vyberte kameru.
Volitelné: Zapněte funkci Secondary Analysis. Příslušné jádro zařízení tuto událost vyhodnotí podruhé, aby se omezily falešné poplachy.

Alespoň jedno jádro zařízení by mělo provádět Secondary Analysis pro algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit Secondary Analysis pro algoritmus Perimeter Protection.
Volitelné: Zapněte funkci AI by NVR. Příslušné jádro zařízení vyhodnotí video a kamery přenášejí pouze videostream.

Alespoň jedno jádro zařízení by mělo provádět algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit algoritmus Perimeter Protection.
Vyberte Region Entrance.
Zapněte Enable.

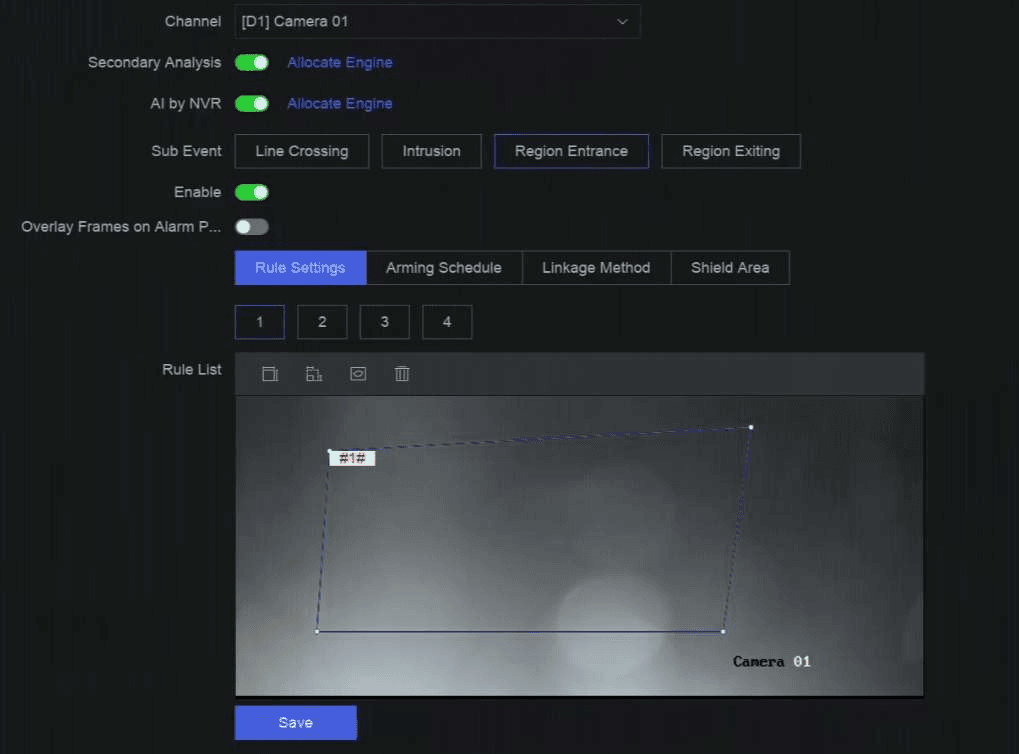

Detekce vstupu do oblasti

Obrázek 13-3 Detekce vstupu do oblasti

Kliknutím na Rule Settings nastavte pravidla detekce.
1. Vyberte číslo pravidla. Vyberte například 1.
2. Klikněte na a čtyřnásobným kliknutím do obrazu postupně nakreslete jednotlivé body čtyřúhelníkové oblasti.
3. Nastavte Sensitivity a Detection Target.

  Sensitivity

  Čím vyšší je hodnota, tím snáze se poplach detekce spustí.

  Detection Target

  Nastavte Detection Target na Human nebo Vehicle, abyste zahodili poplachy, které nebyly spuštěny osobou ani vozidlem. Detection Target je dostupné pouze u určitých modelů.
4. Volitelné: Opakováním výše uvedených kroků nakreslete další pravidla. Podporovány jsou až 4 pravidla.
Kliknutím na Arming Schedule vyberte typ plánu střežení.

Pokud nastavíte Arming Schedule na Custom, můžete tažením kurzoru na časové ose nastavit vlastní plán střežení, nebo přesunout kurzor na časovou osu a kliknutím na nastavit konkrétní časový plán.

Kliknutím na Linkage Method nastavte metody propojení.

Tabulka 13-5 Popis metod propojení

Linkage Method	Popis
Notify Surveillance Center	Zařízení může při výskytu události odeslat vzdálenému poplachovému hostiteli signál výjimky nebo poplachu. Poplachovým hostitelem se rozumí počítač s nainstalovaným klientským softwarem (např. NVMS V3, XVMS).
Alarm Pop-Up Window	Při spuštění poplachu zobrazí místní monitor vyskakovací poplachové okno.
Buzzer	Při detekci poplachu vydá bzučák slyšitelné pípnutí.
Send Email	Systém může při detekci poplachu odeslat uživateli nebo uživatelům e-mail s informacemi o poplachu.
Alarm Output	Poplachový výstup lze spustit poplachovým vstupem, detekcí pohybu, detekcí narušení videa, detekcí obličeje, detekcí překročení čáry a všemi ostatními událostmi.
Record	Při detekci poplachu zaznamená vybraný kanál video. Poznámka Pro daný kanál musí být povolen plán nahrávání videa, jinak je toto propojení neplatné. Plán nahrávání videa lze nakonfigurovat v nabídce System → Storage Management → Storage Schedule → Video Recording.

Volitelné: Když je povolena funkce AI by NVR, nastavte Shield Area. Po nastavení maskované oblasti zařízení nebude analyzovat chování cílů v této oblasti, takže se v ní události ochrany perimetru nespustí.
Klikněte na Save.

Co dělat dále

Přejít na Live View a kliknutím na Target zobrazit poplachy v reálném čase.

Konfigurace detekce opuštění oblasti

Detekce opuštění oblasti detekuje objekty, které opustí předem definovanou virtuální oblast.

Kroky

Některé z následujících kroků jsou dostupné pouze u určitých modelů NVR nebo kamer.

Přejděte do nabídky Event Center → → Event Configuration → Perimeter Protection.
Vyberte kameru.
Volitelné: Zapněte funkci Secondary Analysis. Příslušné jádro zařízení tuto událost vyhodnotí podruhé, aby se omezily falešné poplachy.

Alespoň jedno jádro zařízení by mělo provádět Secondary Analysis pro algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit Secondary Analysis pro algoritmus Perimeter Protection.
Volitelné: Zapněte funkci AI by NVR. Příslušné jádro zařízení vyhodnotí video a kamery přenášejí pouze videostream.

Alespoň jedno jádro zařízení by mělo provádět algoritmus Perimeter Protection. Můžete kliknout na Allocate Engine vpravo a jádro rychle přiřadit, nebo přejít do nabídky System → Smart Settings → Algorithm Configuration → Algorithm Management a povolit algoritmus Perimeter Protection.
Vyberte Region Exiting.
Zapněte Enable.

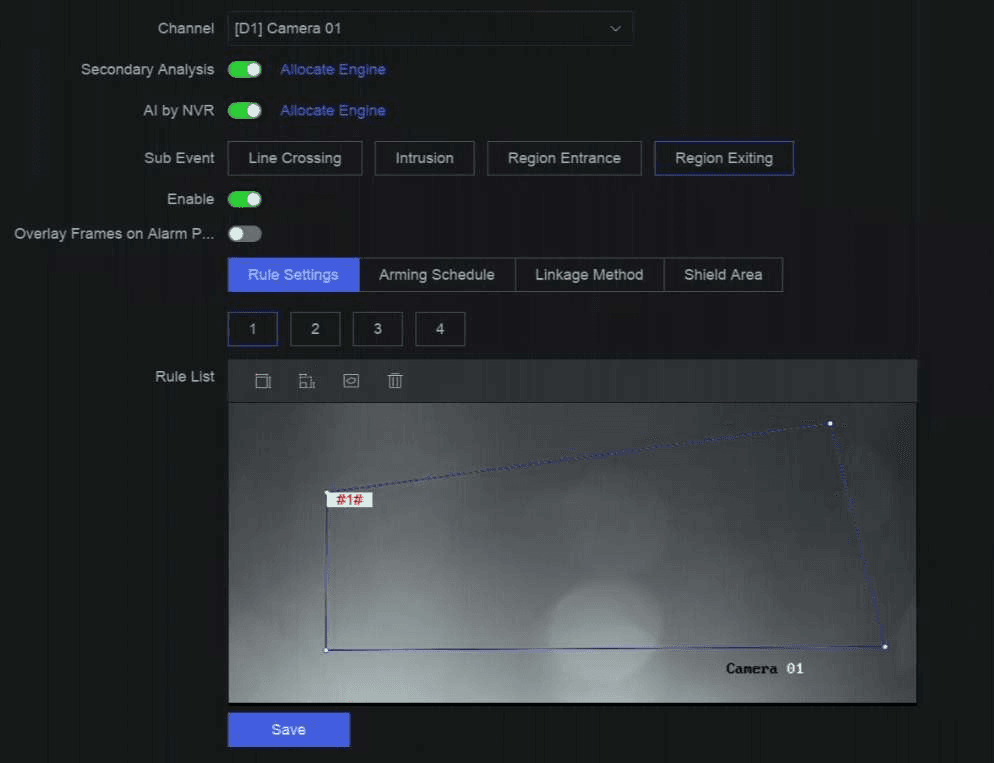

Detekce opuštění oblasti

Obrázek 13-4 Detekce opuštění oblasti

Kliknutím na Rule Settings nastavte pravidla detekce.
1. Vyberte číslo pravidla. Vyberte například 1.
2. Klikněte na a čtyřnásobným kliknutím do obrazu postupně nakreslete jednotlivé body čtyřúhelníkové oblasti.
3. Nastavte Sensitivity a Detection Target.

  Sensitivity

  Čím vyšší je hodnota, tím snáze se poplach detekce spustí.

  Detection Target

  Nastavte Detection Target na Human nebo Vehicle, abyste zahodili poplachy, které nebyly spuštěny osobou ani vozidlem. Detection Target je dostupné pouze u určitých modelů.
4. Volitelné: Opakováním výše uvedených kroků nakreslete další pravidla. Podporovány jsou až 4 pravidla.
Kliknutím na Arming Schedule vyberte typ plánu střežení.

Pokud nastavíte Arming Schedule na Custom, můžete tažením kurzoru na časové ose nastavit vlastní plán střežení, nebo přesunout kurzor na časovou osu a kliknutím na nastavit konkrétní časový plán.

Kliknutím na Linkage Method nastavte metody propojení.

Tabulka 13-6 Popis metod propojení

Linkage Method	Popis
Notify Surveillance Center	Zařízení může při výskytu události odeslat vzdálenému poplachovému hostiteli signál výjimky nebo poplachu. Poplachovým hostitelem se rozumí počítač s nainstalovaným klientským softwarem (např. NVMS V3, XVMS).
Alarm Pop-Up Window	Při spuštění poplachu zobrazí místní monitor vyskakovací poplachové okno.
Buzzer	Při detekci poplachu vydá bzučák slyšitelné pípnutí.
Send Email	Systém může při detekci poplachu odeslat uživateli nebo uživatelům e-mail s informacemi o poplachu.
Alarm Output	Poplachový výstup lze spustit poplachovým vstupem, detekcí pohybu, detekcí narušení videa, detekcí obličeje, detekcí překročení čáry a všemi ostatními událostmi.
Record	Při detekci poplachu zaznamená vybraný kanál video. Poznámka Pro daný kanál musí být povolen plán nahrávání videa, jinak je toto propojení neplatné. Plán nahrávání videa lze nakonfigurovat v nabídce System → Storage Management → Storage Schedule → Video Recording.

Volitelné: Když je povolena funkce AI by NVR, nastavte Shield Area. Po nastavení maskované oblasti zařízení nebude analyzovat chování cílů v této oblasti, takže se v ní události ochrany perimetru nespustí.
Klikněte na Save.

Co dělat dále

Přejít na Live View a kliknutím na Target zobrazit poplachy v reálném čase.
