Достъп до устройства

Видеорекордерът може да поддържа достъп до различни типове устройства, като например мрежова камера, устройство за контрол на достъпа и устройство за алармиране. Моля, направете справка с конкретното устройство относно възможностите за достъп на Вашия видеорекордер.

Достъп до видео устройство

Има няколко начина за достъп до видео устройство.

Добавяне на автоматично открита онлайн мрежова камера

Мрежовите камери в същия мрежов сегмент могат автоматично да бъдат открити и добавени към устройството.

Стъпки

1. Отидете в System → Device Access → Device → Video Device → Online Device List.

2. Изберете устройството (устройствата) от списъка.

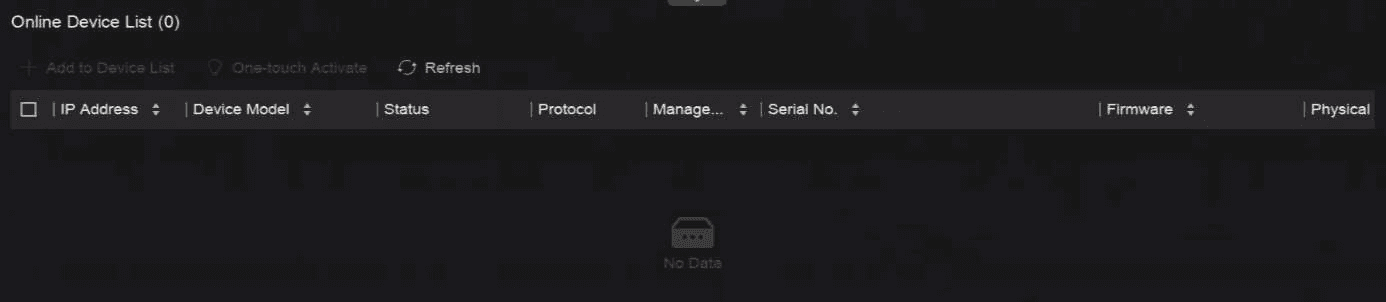

   Фигура 6-1 Добавяне на автоматично открита онлайн мрежова камера

3. Щракнете върху Add to Device List.

Ръчно добавяне на мрежова камера

Добавете мрежовите камери към Вашия видеорекордер ръчно.

Преди да започнете

• Уверете се, че Вашата мрежова камера е в същия мрежов сегмент като Вашия видеорекордер.
• Уверете се, че мрежовата връзка е валидна и правилна.
• Уверете се, че мрежовата камера е активирана.

Стъпки

1. Отидете в System → Device Access → Device → Video Device.

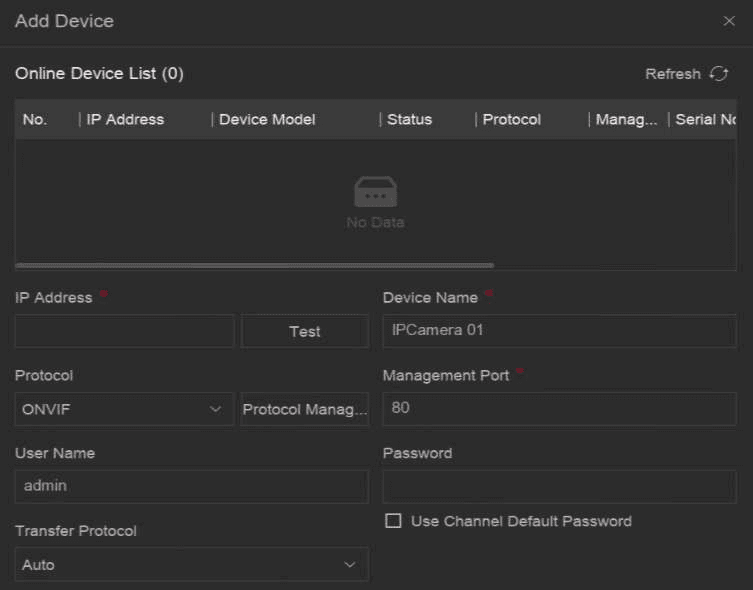

   Фигура 6-2 Ръчно добавяне на мрежова камера

2. Щракнете върху Add.

3. Въведете параметрите на мрежовата камера.

   Use Channel Default Password

   Ако тази опция е разрешена, видеорекордерът ще добави камерата чрез зададената парола по подразбиране за канала.

   More Settings

   Можете да разрешите Verify Certificate, за да проверявате камерата чрез сертификат. Сертификатът е форма на идентификация на камерата, която осигурява по-сигурно удостоверяване на камерата. За да използвате тази функция, първо е необходимо да импортирате сертификата на мрежовата камера в устройството.

4. По избор: Щракнете върху Continue to Add, за да добавите други мрежови камери.

5. Щракнете върху Add.

Добавяне на мрежова камера чрез PoE

PoE (Power over Ethernet) мрежова камера може да бъде свързана директно към Вашето устройство чрез PoE интерфейса на задния панел.

След като свържете PoE мрежова камера с Вашето устройство чрез мрежов кабел, трябва да конфигурирате съответния PoE интерфейс. За подробности направете справка с Configure PoE (Power over Ethernet) Interface.

Добавяне на камера, захранвана със слънчева енергия, чрез протокол OTAP

Камерите, захранвани със слънчева енергия, могат да бъдат добавени към Вашето устройство чрез протокол OTAP.

Преди да започнете

Уверете се, че мрежата между Вашето устройство и камерата, захранвана със слънчева енергия, е достъпна чрез протокол OTAP.

Стъпки

1. Отидете в System → Device Access → Device Configuration → Access Service → OTAP Service.

2. Включете Enable.

3. Задайте OTAP Server Port и Encryption Key.

4. По избор: Разрешете Auto Add IP Camera. След като OTAP параметрите на устройството са конфигурирани, новорегистрираните мрежови камери (чрез протокол OTAP) могат автоматично да бъдат добавени към Вашето устройство.

5. Конфигурирайте OTAP параметрите на камерата, захранвана със слънчева енергия, чрез уеб браузър. За подробности направете справка с ръководството за потребителя на камерата.

   OTAP параметрите на камерата, захранвана със слънчева енергия, трябва да бъдат същите като тези на устройството.

6. Добавете камера (камери), захранвани със слънчева енергия, към Вашето устройство.

   • Ако сте разрешили Auto Add IP Camera, новорегистрираните мрежови камери (чрез протокол OTAP) ще бъдат автоматично добавени към Вашето устройство.
   • Изберете камера (камери), захранвани със слънчева енергия, от Online Device List и щракнете върху Quick Add.

7. Щракнете върху Add в System → Device Access → Device → Video Device, изберете Protocol като OTAP и щракнете върху Add.

Какво да направите след това

• След като камера, захранвана със слънчева енергия, бъде добавена към Вашето устройство, можете да я събуждате, да преглеждате нивото на батерията ѝ, да преглеждате видеото ѝ на живо, да конфигурирате параметрите ѝ чрез уеб браузър и др.
• Задайте ANR (Automatic Network Replenishment) за камерата. Направете справка с Конфигуриране на график за запис.

Добавяне на мрежова камера чрез потребителски протокол

За мрежови камери, които не използват стандартни протоколи, можете да конфигурирате потребителски протоколи, за да ги добавите. Системата предоставя 8 потребителски протокола.

Преди да започнете

• Уверете се, че мрежовата камера поддържа RTSP стрийминг.
• Подгответе URL (Uniform Resource Locator) адреса за получаване на основния поток или подпотока на мрежовите камери.

Стъпки

1. Отидете в System → Device Access → Device → Video Device.

2. Щракнете върху More → Custom Protocol Management или Add → Protocol Management.

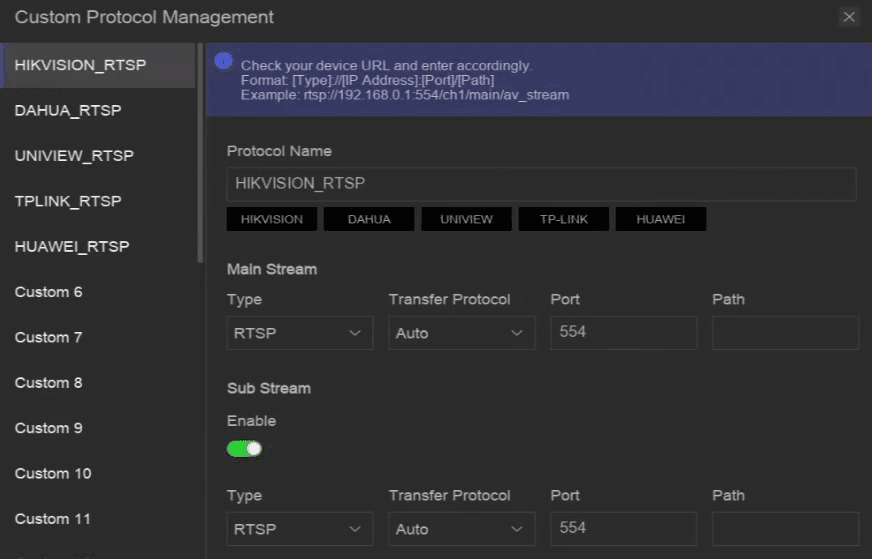

   Фигура 6-3 Добавяне на мрежова камера чрез потребителски протокол

3. Изберете тип протокол от лявата страна.

4. Задайте параметрите на протокола.

   Type

   Мрежовата камера, която използва потребителски протокол, трябва да поддържа получаване на поток чрез стандартен RTSP.

   Transfer Protocol

   Могат да се избират 3 типа, включително Auto, UDP и RTP Over RTSP.

   Port

   Портът за RTSP стрийминг; неговата стойност по подразбиране е 554.

   Path

   Свържете се с производителя на мрежовата камера за URL адреса за получаване на основния поток и подпотока. Общият формат е [Type]://[IP Address]:[Port]/[Resource Path], например rtsp://192.168.0.1:554/ch1/main/av_stream.

   • Protocol Name и Path могат да бъдат генерирани автоматично, ако щракнете върху име на марка под Protocol Name.
   • Можете да деактивирате подпотока, ако камерата не поддържа подпоток или ако не е необходимо да се използва подпотокът.

5. Щракнете върху OK.

6. Щракнете върху Add в System → Device Access → Device → Video Device, за да добавите мрежова камера ръчно.

Добавяне на мрежова камера чрез конфигурационен файл на камерата

Информацията за добавените мрежови камери може да бъде експортирана, включително IP адреса, порта, паролата на admin и др. Съдържанието на експортирания конфигурационен файл на камерата може да бъде редактирано на Вашия компютър. След редактиране файлът може също да бъде импортиран в други устройства, за да се добавят камерите от файла.

Преди да започнете

Свържете Вашия видеорекордер към USB флаш устройство, което съдържа конфигурационен файл на камерата.

Стъпки

1. Отидете в System → Device Access → Device → Video Device.
2. Щракнете върху Import, за да импортирате конфигурационния файл от USB флаш устройството.
3. Задайте пътя на папката.
4. Щракнете върху Confirm.

Добавяне на устройство за контрол на достъпа

Устройствата за контрол на достъпа могат да бъдат добавени към Вашия видеорекордер.

Процесът на добавяне е подобен на Достъп до видео устройство.

Добавяне на аудио устройство

Аудио устройства могат да бъдат добавени към Вашия видеорекордер, като например IP високоговорители и микрофони.

Процесът на добавяне е подобен на Достъп до видео устройство. Ако свържете видео канали с IP високоговорител, той може да се използва за гласово оповестяване. Ако свържете видео канали с микрофон, той ще се използва като аудио вход на свързаните видео канали за видеозапис.

Добавяне на POS устройство

POS машина/сървър може да бъде свързан за определени модели устройства. Устройството може да получава съобщения за транзакции от POS машината/сървъра, да наслагва съобщенията за транзакции върху видео изображението и да задейства аларми за POS събития.

Стъпки

1. Отидете в System → Device Access → Device → POS.

2. Щракнете върху Add, за да добавите POS устройство.

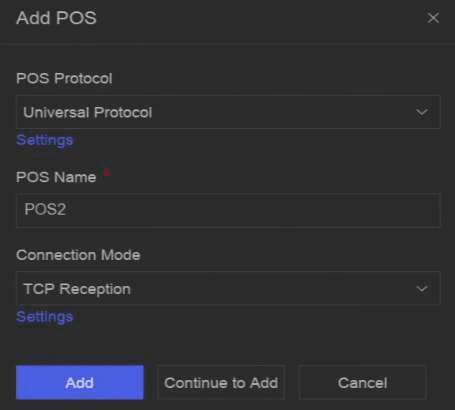

   Фигура 6-4 Добавяне на POS устройство

3. Задайте параметрите на POS устройството.

   POS Protocol

   • Universal Protocol: Можете да зададете идентификатора на началния ред, тага за прекъсване на ред и тага за край на ред за знаците на POS наслагването, както и свойството за чувствителност към главни и малки букви на знаците. Можете също по избор да отметнете идентификатора за филтриране и XML протокола.
   • EPSON: За протокола EPSON се използват фиксирани тагове за начален и краен ред.
   • AVE: За протокола AVE се използват фиксирани тагове за начален и краен ред. Поддържат се типове свързване чрез сериен порт и виртуален сериен порт.
   • NUCLEUS: За протокола AVE се използват фиксирани тагове за начален и краен ред. Поддържат се типове свързване чрез сериен порт и виртуален сериен порт. Протоколът NUCLEUS трябва да се използва при комуникация чрез RS-232 връзка.

   Connection Mode

   • TCP Connection: При използване на TCP връзка портът трябва да бъде зададен от 1 до 65535, като портът за всяка POS машина трябва да бъде уникален.
   • UDP Connection: При използване на UDP връзка портът трябва да бъде зададен от 1 до 65535, като портът за всяка POS машина трябва да бъде уникален.
   • USB-to-RS-232 Connection: Конфигурирайте параметрите на порта на USB-to-RS-232 конвертора, включително серийния номер на порта, скоростта на предаване, информационния бит, стоп бита и четността.
   • RS-232 Connection: Свържете устройството и POS машината чрез RS-232.
   • Multicast Connection: При свързване на устройството и POS машината чрез Multicast протокол задайте multicast адреса и порта.
   • Sniff Connection: Свържете устройството и POS машината чрез Sniff. Конфигурирайте настройките за изходния адрес и адреса на местоназначение.

4. Щракнете върху Add.

Управление на канали

След като видео устройство бъде добавено, можете да преглеждате неговия номер на канал и име на канал, както и да управлявате неговите параметри. Тази функция се използва основно за видео устройство, което съдържа повече от един канал.

Отидете в System → Device Access → Channel, за да управлявате каналите на видео устройствата.
