Мрежови настройки

Мрежовите параметри, настройките за достъп до платформи и мрежовите услуги могат да се конфигурират.

Настройки на мрежовите параметри

Трябва да конфигурирате мрежовите параметри, преди да използвате функции, които изискват достъп до мрежата.

Конфигуриране на TCP/IP

TCP/IP трябва да бъде правилно конфигуриран, преди да управлявате видеорекордера през мрежата или да осъществявате достъп до мрежови устройства.

Стъпки

1. Отидете на System → System Settings → Network → Network → TCP/IP.

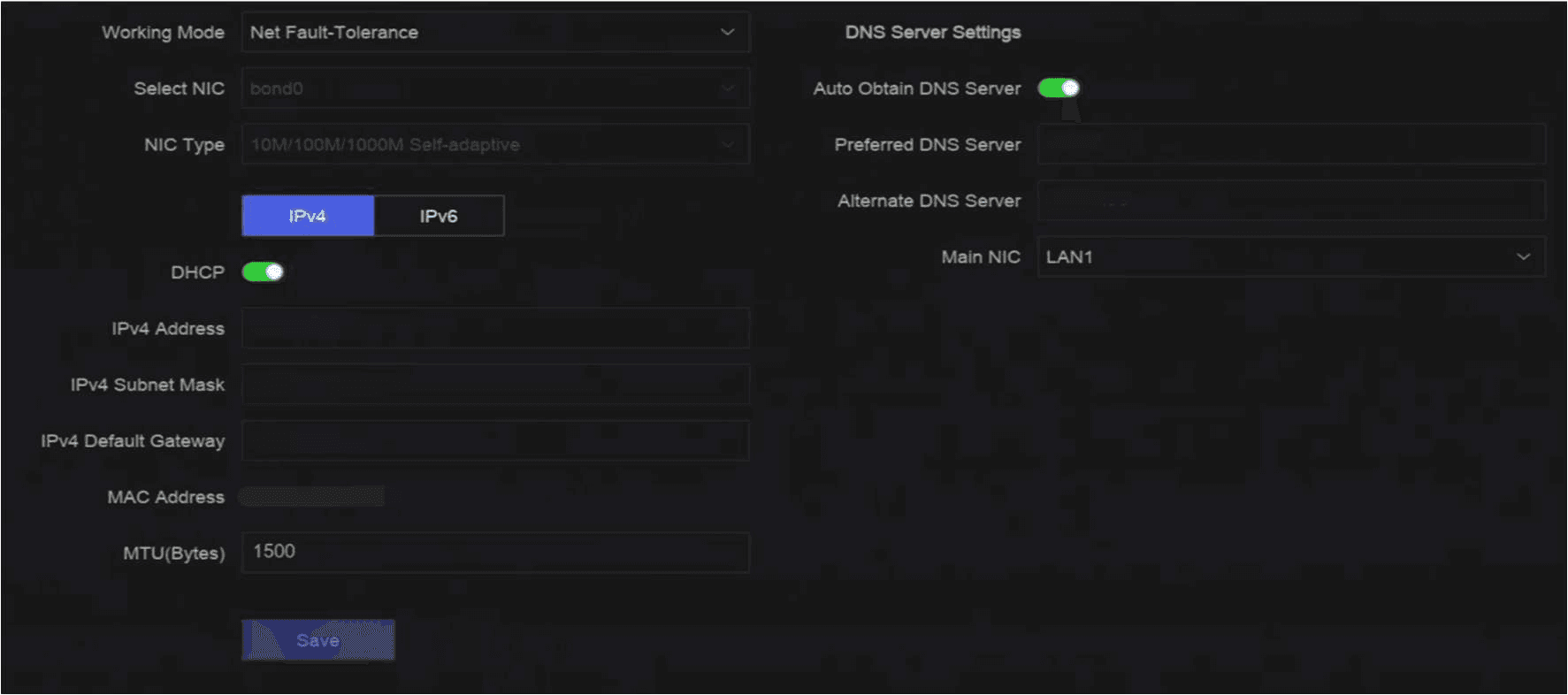

   Фигура 4-1 Настройки на TCP/IP

2. Задайте Working Mode и Select NIC.

   Multi-address

   Параметрите на двете NIC карти могат да се конфигурират независимо. Можете да изберете LAN1 или LAN2 в полето за тип на NIC, за да зададете параметрите. Можете да изберете една NIC карта като маршрут по подразбиране. Тогава системата се свързва с външната мрежа и данните се препращат през маршрута по подразбиране.

   Net-fault Tolerance

   Двете NIC карти използват един и същ IP адрес и можете да зададете Main NIC на LAN1 или LAN2. По този начин при повреда на едната NIC карта видеорекордерът автоматично активира другата резервна NIC карта, за да осигури нормалната работа на цялата система.

   Работният режим е наличен само за определени модели.

3. Конфигурирайте мрежовите параметри.

   IPv4

   • DHCP

     Ако DHCP сървърът е наличен, можете да активирате DHCP, за да получите автоматично IP адрес и други мрежови настройки от този сървър.

   • MTU

     Максималната единица за пренос (MTU) е размерът на най-голямата единица данни от протокол на мрежовия слой, която може да бъде предадена в една мрежова транзакция.

   • Auto Obtain DNS Server

     Ако DHCP е активиран, можете да отметнете Auto Obtain DNS Server, за да получите Preferred DNS Server и Alternate DNS Server.

   IPv6

   • Router Advertisement

     Ако рутерът в мрежата поддържа IPv6, се препоръчва да използвате този режим по подразбиране.

   • Auto

     Ако в мрежата има DHCPv6 устройство, се препоръчва да използвате този режим.

   • Manual Configuration

     Трябва да използвате този режим, ако ще въвеждате параметрите за IPv6 ръчно.

4. Щракнете върху Save.

Конфигуриране на DDNS

Динамичният сървър за имена на домейни (DDNS) свързва динамичните потребителски IP адреси с фиксиран сървър за имена на домейни.

Преди да започнете

Уверете се, че сте регистрирали услугите DynDNS, PeanutHull и NO-IP при вашия интернет доставчик.

Стъпки

1. Отидете на System → System Settings → Network → Network → DDNS.

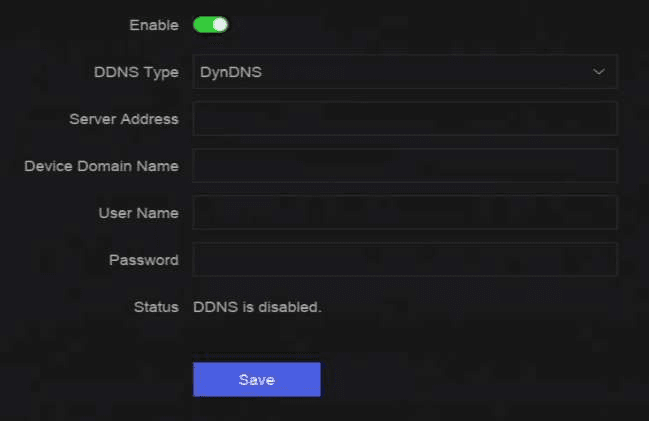

   Фигура 4-2 DDNS

2. Включете Enable.

3. Изберете тип DDNS.

4. Задайте параметрите, включително адрес на услугата, име на домейн и др.

5. Щракнете върху Save.

Конфигуриране на PPPoE

Ако устройството е свързано с интернет чрез PPPoE, трябва да конфигурирате съответно потребителско име и парола. Свържете се с вашия интернет доставчик за подробности относно услугата PPPoE.

Стъпки

1. Отидете на System → System Settings → Network → Network → PPPoE.



   Фигура 4-3 PPPoE

2. Включете Enable.

3. Въведете потребителско име и парола.

4. Щракнете върху Save.

Какво да направите след това

Отидете на System → System Maintenance → Running Info → Network Status, за да видите състоянието на PPPoE.

Конфигуриране на Multicast

Multicast може да бъде конфигуриран, за да активира живо наблюдение за камери, които надвишават максималния разрешен брой през мрежата.

Стъпки

1. Отидете на System → System Settings → Network → Network → Other.

2. Задайте параметрите на Multicast.

   • При добавяне на устройство чрез клиента за мрежова видеосигурност IP адресът на multicast групата трябва да съвпада с multicast IP адреса на устройството.
   • За IPv4 обхватът включва Class-D IP от 224.0.0.0 до 239.255.255.255 и се препоръчва да използвате IP адрес в диапазона от 239.252.0.0 до 239.255.255.255. При добавяне на устройство към софтуера CMS multicast адресът трябва да съвпада с този на устройството.

3. Щракнете върху Save.

Настройки за достъп до платформи

Конфигуриране на PT Cloud

PT Cloud предоставя приложение за мобилен телефон и платформена услуга за достъп и управление на вашия видеорекордер, което ви дава удобен отдалечен достъп до системата за видеосигурност.

Стъпки

1. Отидете на System → System Settings → Network → PT Cloud.



   Фигура 4-4 PT Cloud

2. Включете Enable и ще се появят условията за ползване на услугата.

3. Приемете условията за ползване на услугата.

4. Изтеглете приложението LTS Connect. Можете да използвате смартфон, за да сканирате QR кода и да изтеглите приложението LTS Connect.

5. Регистрирайте акаунт в приложението.

6. По избор: Щракнете върху More Settings, за да активирате Stream Encryption, Platform Time Sync и Adaptive Bitrate Streaming или да редактирате Server IP Address.

   Stream Encryption

   След активиране на тази функция се изисква въвеждане на код за потвърждение при отдалечен достъп и живо наблюдение.

   Platform Time Sync

   Устройството ще синхронизира времето с LTS Connect вместо с NTP server.

   Adaptive Bitrate Streaming

   Когато мрежовата среда е лоша, устройството автоматично регулира видео битрейта, за да осигури плавно възпроизвеждане.

   Server IP Address

   IP адресът на сървъра на LTS Connect.

7. Щракнете върху , за да зададете код за потвърждение.

8. Използвайте приложението LTS Connect, за да сканирате QR кода на устройството и да обвържете устройството с вашия акаунт в LTS Connect.

   Ако устройството вече е обвързано с акаунт, можете да щракнете върху Unbind, за да го отвържете от текущия акаунт.

Резултат

• Ако вашето устройство е свързано с LTS Connect, Connection Status ще бъде Online.
• Ако вашето устройство е обвързано с акаунт в LTS Connect, Account Status ще бъде Linked.

Какво да направите след това

Можете да получите достъп до вашия видеорекордер чрез LTS Connect.

Конфигуриране на OTAP

OTAP (Open Thing Access Protocol) е унифициран интегриран стандарт и push-pull режим на протокола LTS Connect в публичната и частната мрежа. След като OTAP е активиран, други приложения може да имат възможност да преглеждат видео отдалечено чрез този протокол.

Преди да започнете

Уверете се, че мрежата на вашето устройство е достъпна чрез OTAP.

Стъпки

1. Отидете на System → System Settings → Network → Platform Access → OTAP.

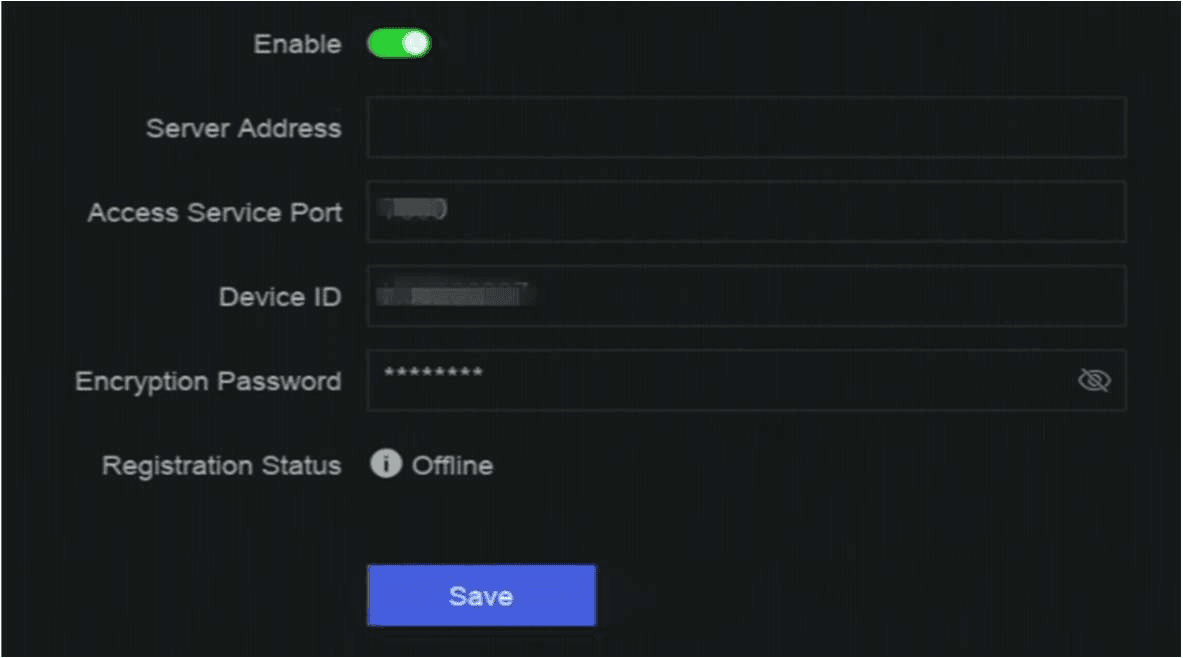

   Фигура 4-5 OTAP

2. Включете OTAP.

3. Задайте параметрите.

4. Щракнете върху Save.

Конфигуриране на ISUP

ISUP (Intelligent Security Uplink Protocol) предоставя API, библиотечни файлове и команди за достъп на платформи на трети страни до устройства като NVR, скоростни куполни камери, DVR, мрежови камери, мобилни NVR, мобилни устройства, декодиращи устройства и др. С този протокол платформата на трета страна може да реализира функции като живо наблюдение, възпроизвеждане, двупосочно аудио, PTZ управление и др.

Стъпки

1. Отидете на System → CX → System Settings → Network → Platform Access → ISUP.

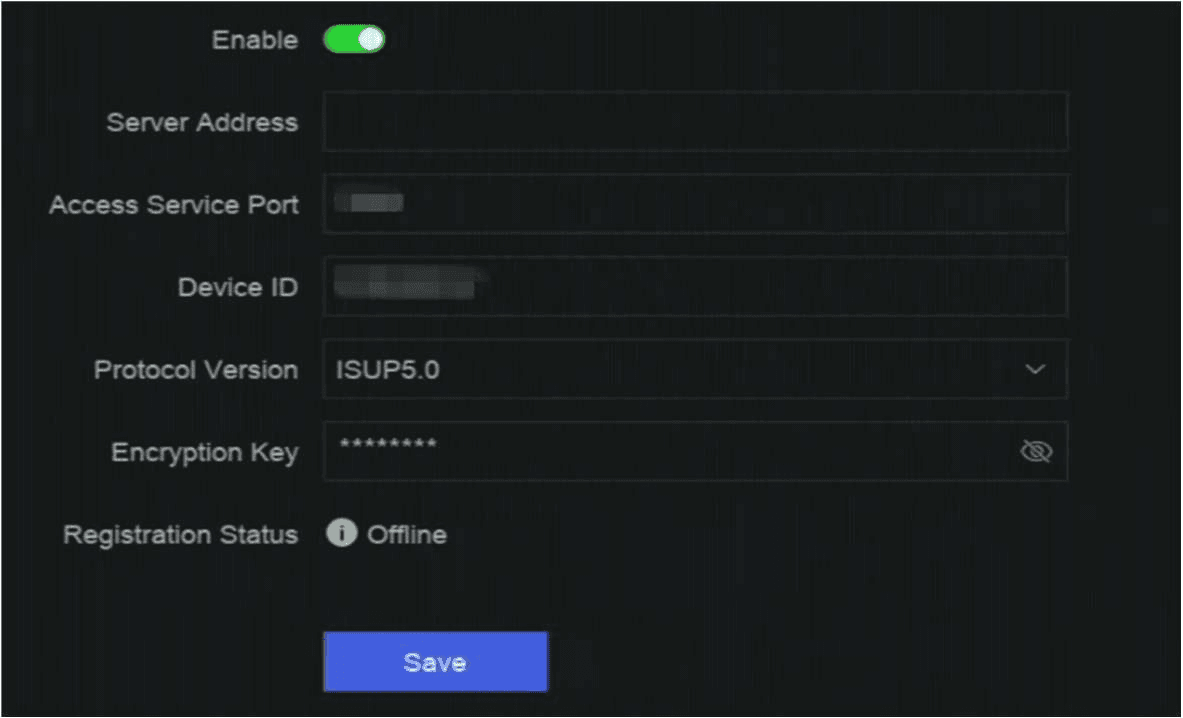

   Фигура 4-6 ISUP

2. Включете Enable.

   Ако ISUP е активиран, достъпът чрез PT Cloud автоматично ще бъде деактивиран.

3. Задайте свързаните параметри.

   Server Address

   IP адресът на сървъра на платформата.

   Access Server Port

   Портът на сървъра на платформата, в диапазона от 1024 до 65535. Действителният порт се предоставя от платформата.

   Device ID

   ID на устройството се предоставя от платформата.

   Protocol Version

   Версия на протокола ISUP; налична е само ISUP 5.0.

   Encryption Key

   Паролата за криптиране е задължителна при използване на версия ISUP V5.0, тя осигурява по-сигурна комуникация между устройството и платформата. Въведете я за потвърждение, след като устройството бъде регистрирано в платформата ISUP. Не може да бъде празна или "ABCDEF".

4. Щракнете върху Save.

   Можете да видите състоянието на регистрацията (онлайн или офлайн), след като устройството бъде рестартирано.

Конфигуриране на SDK услугата

SDK (Software Development Kit) услугата се използва от партньори на трети страни за интегриране на различни функции. Подобрената SDK услуга прилага протокола TLS върху SDK услугата, което осигурява по-сигурно предаване на данни.

Стъпки

1. Отидете на System → System Settings → Network → Platform Access → SDK.

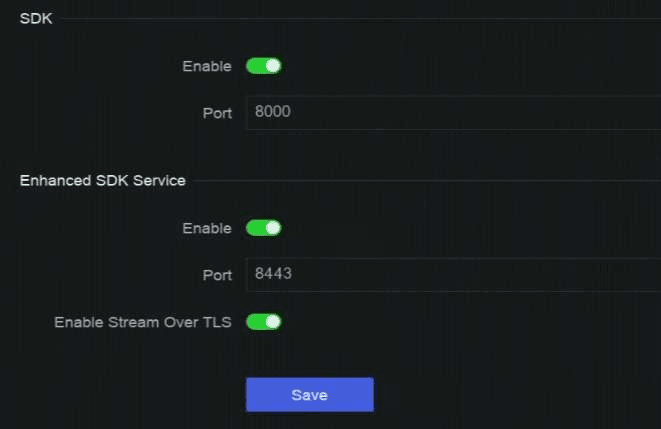

   Фигура 4-7 SDK услуга

2. Конфигурирайте SDK и Enhanced SDK Service според вашите изисквания.

   Портът за Enhanced SDK Service е 8443 по подразбиране.

3. По избор: Активирайте Stream Over TLS. Технологията за криптиране на потока чрез TLS осигурява по-сигурна услуга за предаване на потока.

4. Щракнете върху Save.

Активиране на ISAPI

ISAPI (Internet Server Application Programming Interface) е отворен протокол, базиран на HTTP, който може да реализира комуникацията между системните устройства (например мрежова камера, NVR и др.).

Отидете на System → System Settings → Network → Platform Access → ISAPI, за да активирате функцията.

Конфигуриране на ONVIF

Протоколът ONVIF позволява връзка с камери на трети страни. Добавените потребителски акаунти имат разрешение да се свързват с други устройства чрез протокола ONVIF.

Стъпки

1. Отидете на System → CX → System Settings → Network → Platform Access → ONVIF.

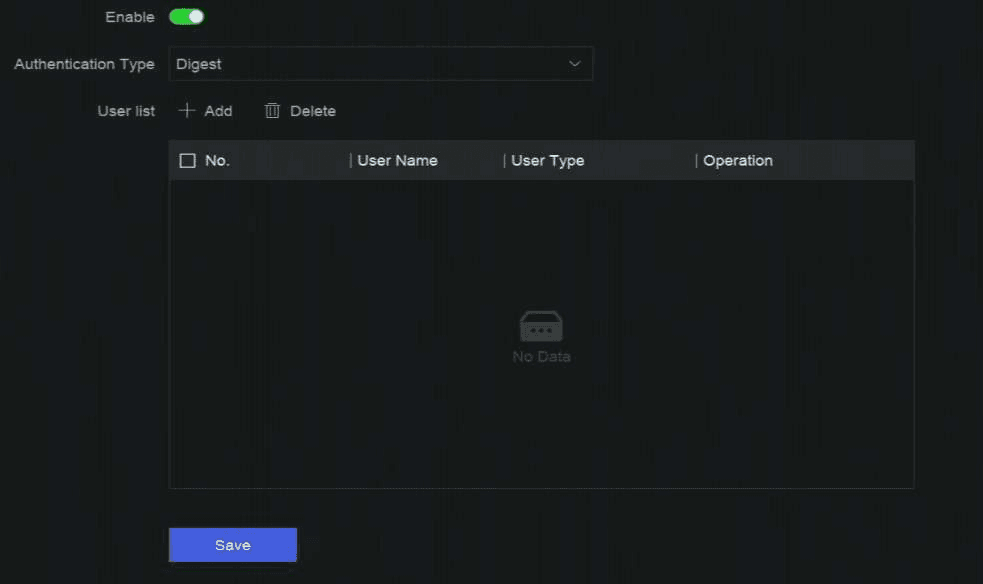

   Фигура 4-8 ONVIF

2. Включете Enable.

3. Изберете тип на удостоверяване.

4. Щракнете върху Add, за да добавите потребител.

5. Задайте потребителското име и паролата.

   Силно ви препоръчваме да създадете силна парола по ваш избор (използвайки минимум 8 знака, включващи поне три от следните категории: главни букви, малки букви, цифри и специални знаци), за да повишите сигурността на вашия продукт. Препоръчваме ви също да сменяте паролата си редовно, особено при системи с висока степен на сигурност; смяната на паролата веднъж месечно или седмично може по-добре да защити вашия продукт.

6. Щракнете върху Save.

Конфигуриране на Log Server

Регистрационните файлове могат да се качват на log server за архивиране.

Стъпки

1. Отидете на System → System Settings → Network → Platform Access → Log Server.

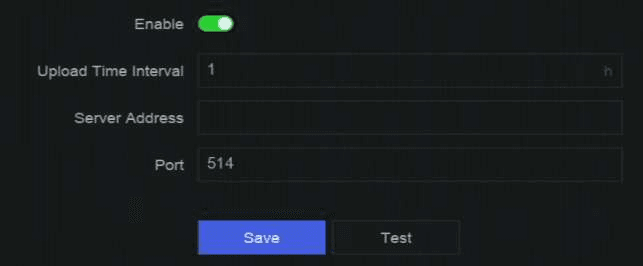

   Фигура 4-9 Log Server

2. Включете Enable.

3. Задайте Upload Time Interval, Server IP Address и Port.

4. По избор: Щракнете върху Test, за да проверите дали параметрите са валидни.

5. Щракнете върху Save.

Настройки на мрежовите услуги

Конфигуриране на HTTP(S)

Портовете HTTP (Hyper Text Transfer Protocol) и HTTPS (Hypertext Transfer Protocol Secure) се използват за отдалечен достъп през уеб браузър. Протоколът HTTPS осигурява криптирано предаване и удостоверяване на самоличността, което повишава сигурността на отдалечения достъп.

Стъпки

1. Отидете на System → System Settings → Network → Network Service → HTTP(S).

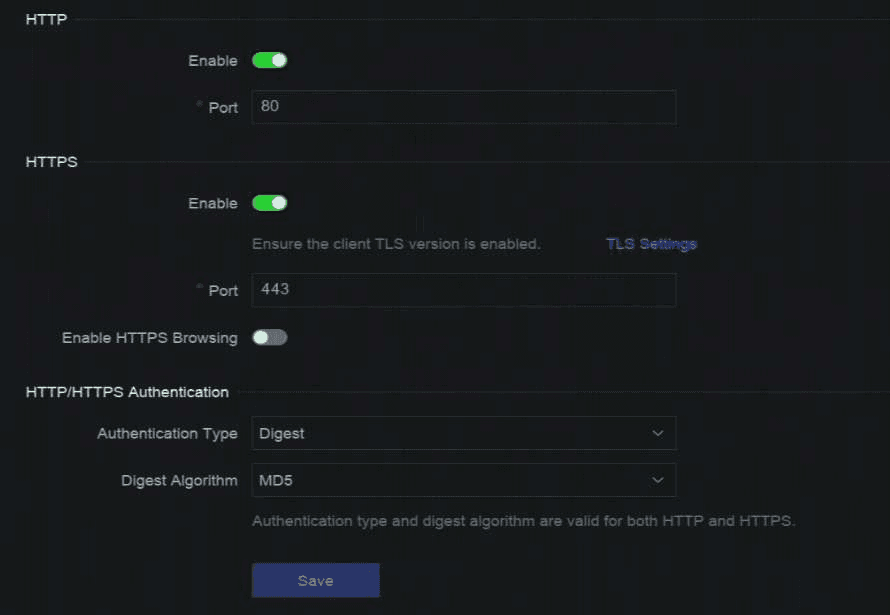

   Фигура 4-10 HTTP(S)

2. По избор: Включете HTTP или HTTPS.

3. Прегледайте или редактирайте Port на HTTP или HTTPS.

4. Задайте HTTP/HTTPS Authentication.

   Authentication Type

   Налични са два типа на удостоверяване; от съображения за сигурност се препоръчва да изберете Digest като тип на удостоверяване.

   Digest Algorithm

   Алгоритмите Digest са базирани на HTTP/HTTPS и се използват предимно за digest удостоверяване при удостоверяване на потребителя.

5. Щракнете върху Save.

Конфигуриране на RTSP

RTSP (Real Time Streaming Protocol) е мрежов протокол за управление, предназначен да управлява сървъри за поточно мултимедийно съдържание. Можете специално да защитите потока от данни на живото наблюдение, като зададете удостоверяване за RTSP.

Стъпки

1. Отидете на System → System Settings → Network → Network Service → RTSP.



   Фигура 4-11 RTSP

2. Задайте параметрите.

   Port

   Портът е 554 по подразбиране.

   Authentication Type

   Налични са два типа на удостоверяване; ако изберете Digest, само заявки с digest удостоверяване могат да получат достъп до видеопотока чрез RTSP през IP адреса. От съображения за сигурност се препоръчва да изберете Digest като тип на удостоверяване.

   RTSP Digest Algorithm

   Алгоритъмът RTSP Digest е базиран на RTSP и представлява алгоритъм за digest удостоверяване при удостоверяване на потребителя.

3. Щракнете върху Save.

Конфигуриране на WebSocket(s)

Протоколът WebSocket, базиран на TCP, има за цел да осигури пълнодуплексна комуникация между уеб браузъри и сървъри. Той позволява отварянето на двупосочна интерактивна комуникационна сесия.

Стъпки

1. Отидете на System → System Settings → Network → Network Service → WebSocket(s).
2. Включете Enable.
3. Задайте Port.
4. Щракнете върху Save.

Конфигуриране на пренасочване на портове (NAT)

Предоставени са два начина за пренасочване на портове, за да се реализира отдалечен достъп през мрежа с различни сегменти: UPnP™ (Universal Plug and Play) и ръчно пренасочване. UPnP™ позволява на устройството безпроблемно да открива наличието на други мрежови устройства в мрежата и да установява функционални мрежови услуги за споделяне на данни, комуникации и др. Можете да използвате функцията UPnP™, за да активирате бързо свързване на устройството към WAN чрез рутер без пренасочване на портове.

Преди да започнете

Ако искате да активирате функцията UPnP™ на устройството, трябва да активирате функцията UPnP™ на рутера, към който е свързано вашето устройство. Когато мрежовият работен режим на устройството е зададен като multi-address, маршрутът по подразбиране на устройството трябва да бъде в същия мрежов сегмент като LAN IP адреса на рутера.

Стъпки

1. Отидете на System → System Settings → Network → Network Service → NAT.

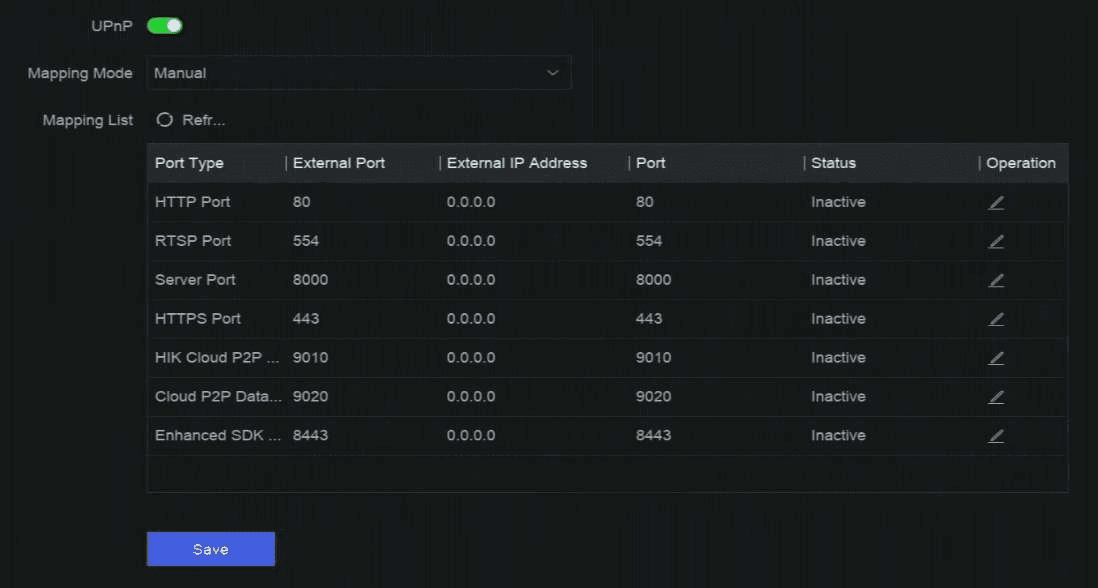

   Фигура 4-12 Пренасочване на портове (NAT)

2. Включете Enable.

3. Задайте Mapping Mode.

   Auto

   Елементите за пренасочване на портове са само за четене, а външните портове се задават от рутера автоматично.

   Manual

   Можете да редактирате външния порт ръчно.

4. Ако Mapping Mode е избран като Manual, щракнете върху , за да редактирате съответните портове.

   • Стойността на номера на RTSP порта трябва да бъде 554 или между 1024 и 65535, докато стойността на останалите портове трябва да бъде между 1 и 65535 и стойностите трябва да се различават една от друга. Ако са конфигурирани няколко устройства за настройките на UPnP™ под един и същ рутер, стойността на номера на порта за всяко устройство трябва да бъде уникална.
   • External Port указва номера на вътрешния порт за пренасочване на портове в рутера.

5. Щракнете върху Save.

Какво да направите след това

Влезте в страницата с настройки на виртуалния сървър на рутера, след което попълнете полето за вътрешен/външен изходен порт със стойността на вътрешния/външния порт и другото необходимо съдържание.
