Настройки на видео или аудио устройство

Можете да конфигурирате добавеното видео или аудио устройство, например маска за поверителност, параметри на изображението и др.

Активиране на достъп до H.265 поток

Устройството може автоматично да премине към H.265 потока на IP камерата (която поддържа видео формат H.265) при първоначалния достъп.

Стъпки

1. Отидете на System → Device Access → Device → Video Device.
2. Щракнете върху More → Auto Switch to H.265.
3. Активирайте тази функция.
4. Щракнете върху Save.

Конфигуриране на настройките на дисплея

Конфигурирайте OSD (екранно показване), настройките на изображението, настройките на експозицията, настройките за превключване ден/нощ и др.

Отидете на System → Device Access → Device Configuration → Device Parameter → Video Device → Display Settings. Изберете камера и конфигурирайте параметрите по ваше желание.

OSD Settings

Конфигурирайте настройките на OSD (екранно показване) за камерата, включително дата/час, име на камерата и др.

Image Settings

Персонализирайте параметрите на изображението, включително яркост, контраст и наситеност, за ефекта на изгледа на живо и записа.

Exposure Time

Задайте времето на експозиция на камерата (от 1/10000 до 1 сек). По-голяма стойност на експозицията води до по-светло изображение.

Day/Night Switch

Камерата може да бъде настроена в режим ден, нощ или автоматично превключване в зависимост от условията на околното осветление.

Backlight

Задайте широкия динамичен обхват на камерата (от 0 до 100). Когато околното осветление и обектът имат голяма разлика в яркостта, трябва да зададете стойността на WDR.

Image Enhancement

За оптимизирано подобряване на контраста на изображението.

Конфигуриране на параметрите на видеото

Параметрите на видеото влияят на изображението в изгледа на живо и на записания файл.

Отидете на System → Device Access → Device Configuration → Device Parameter → Video Device → Video Parameters. Изберете камера и конфигурирайте параметрите по ваше желание.

Main Stream

Основният поток (main stream) се отнася до първичния поток, който влияе на данните, записвани на твърдия диск, и пряко определя качеството и размера на видеото. В сравнение с подпотока (sub-stream), основният поток осигурява видео с по-високо качество, по-висока резолюция и кадрова честота.

Sub-Stream

Подпотокът (sub-stream) е втори кодек, който работи паралелно с основния поток. Той ви позволява да намалите изходящата интернет честотна лента, без да жертвате качеството на прекия запис. Подпотокът често се използва изключително от приложенията за смартфони за гледане на видео на живо. Потребителите с ограничена скорост на интернет могат да извлекат най-голяма полза от тази настройка.

Resolution

Резолюцията на изображението е мярка за това колко детайли може да съдържа едно цифрово изображение. Колкото по-висока е резолюцията, толкова по-голяма е степента на детайлност. Резолюцията може да се зададе като брой колони пиксели (ширина) по брой редове пиксели (височина), например 1024 × 768.

Bitrate Type

Битрейтът (в kbit/s или Mbit/s) често се нарича скорост, но всъщност определя броя на битовете за единица време, а не разстоянието за единица време. Налични са два типа: променлив или постоянен.

Frame Rate

Отнася се до броя кадри, заснемани всяка секунда. По-високата кадрова честота е предимство, когато във видео потока има движение, тъй като поддържа качеството на изображението навсякъде.

I-Frame Interval

I-Frame, наричан още intra picture, е първият кадър от всеки GOP (технология за видео компресия на MPEG). Може да се разглежда като изображение след компресия. Интервалът на I-Frame е броят на кадрите между два последователни I-Frame.

Конфигуриране на маска за поверителност

Маската за поверителност защитава личните данни, като скрива части от изображението в изгледа на живо или записа с маскирана зона.

Стъпки

1. Отидете на System → Device Access → Device Configuration → Device Parameter → Video Device → Privacy Mask.

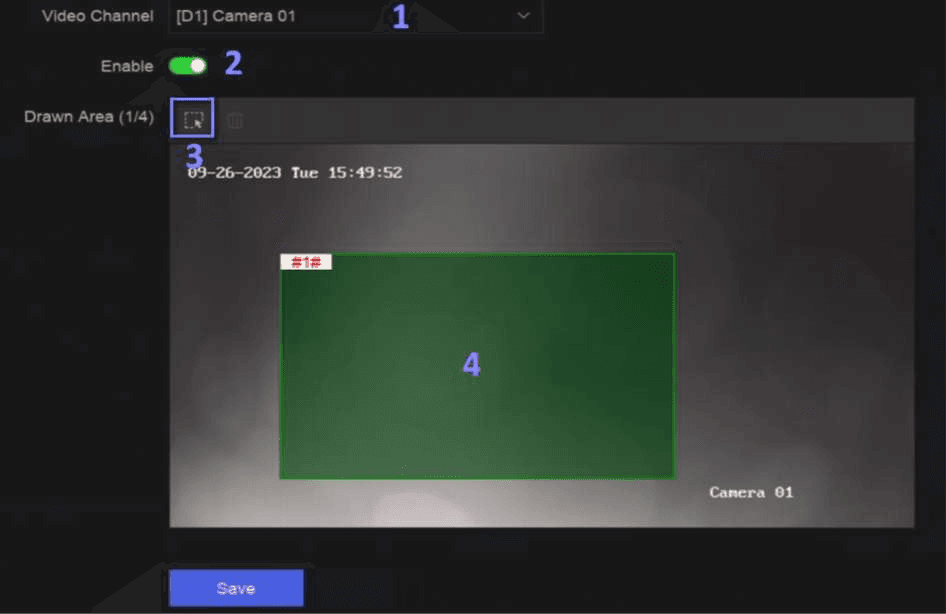

   Фигура 8-1 Маска за поверителност

2. Изберете камера.

3. Включете Enable.

4. Начертайте зоните на маската в прозореца за преглед. Зоните ще бъдат маркирани с различни цветове на рамката.

   Могат да бъдат конфигурирани до 4 зони на маска за поверителност, като размерът на всяка зона може да се регулира.

5. Щракнете върху Save.

Конфигуриране на аудио параметри

След като бъде добавено аудио устройство, можете да конфигурирате параметрите му в System → Device Access → Device Configuration → Device Parameter → Audio Device. Например, ако е добавен IP високоговорител, могат да се конфигурират неговото име, силата на аудио изхода и качеството на звука.

Конфигуриране на OTAP услуга

OTAP (Open Thing Access Protocol) е унифициран интегриран стандарт и режим push-pull на протокола LTS Connect в публичната и частната мрежа. След като OTAP бъде активиран, други приложения могат да преглеждат видео отдалечено чрез този протокол.

Преди да започнете Уверете се, че мрежата на устройството ви е достъпна чрез протокола OTAP.

Стъпки

1. Отидете на System → Device Access → Device Configuration → Access Service → OTAP Service.

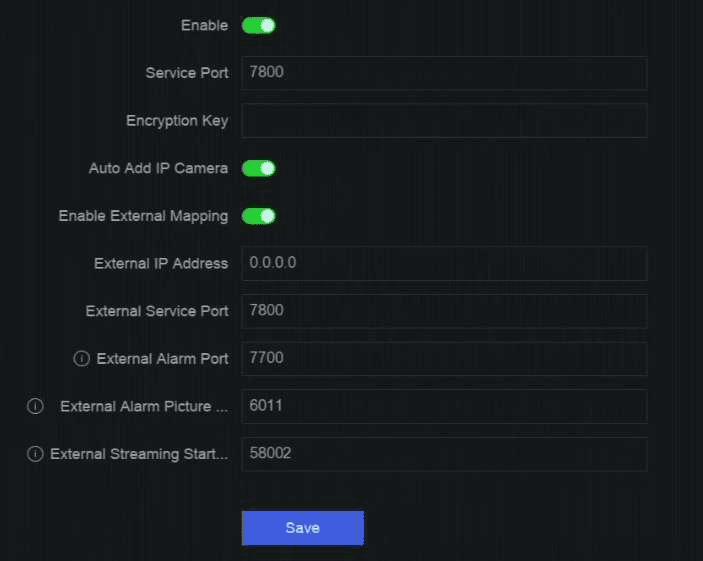

   Фигура 8-2 Конфигуриране на OTAP услуга

2. Включете Enable.

3. Задайте параметрите.

4. Щракнете върху Save.

Пакетна конфигурация

Свързаните устройства могат да бъдат конфигурирани в пакет.

Стъпки

1. Отидете на System → Device Access → Device Configuration → Batch Configuration.

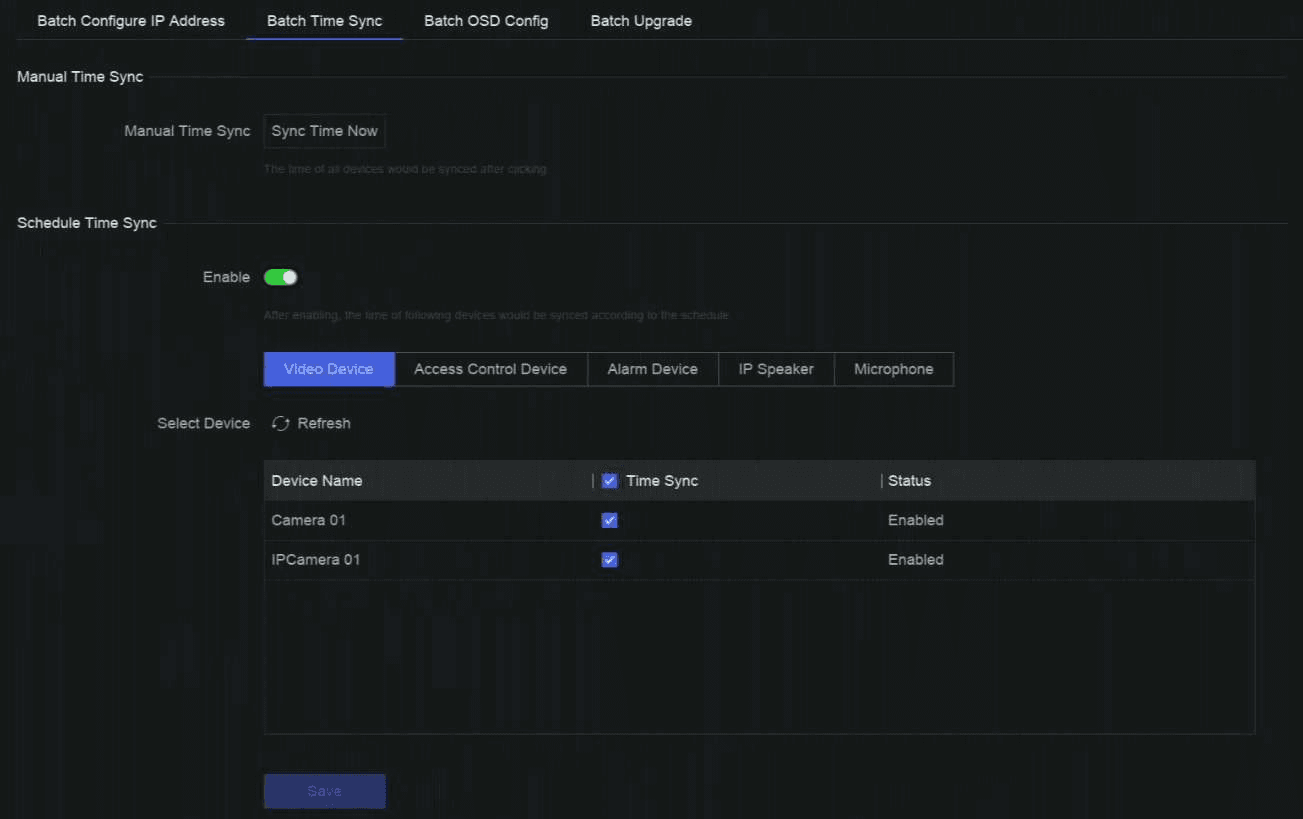

   Фигура 8-3 Пакетна конфигурация

2. Конфигурирайте IP адрес, синхронизация на времето, OSD или обновете фърмуера по ваше желание.

   Manual Time Sync

   Щракнете върху Sync Time Now, за да синхронизирате ръчно времето на всички свързани устройства. Тази операция се извършва само еднократно.

   Schedule Time Sync

   Записващото устройство ще синхронизира времето на избраните устройства по фиксиран график.

3. За конфигурацията на IP адрес и синхронизацията на времето щракнете върху Save.

Конфигуриране на PoE (Power over Ethernet) интерфейс

PoE интерфейсите позволяват на устройството да предава електрическо захранване и данни към свързаните PoE устройства. PoE интерфейсът поддържа функцията Plug-and-Play. Броят на свързваните PoE устройства варира според моделите на устройствата. Ако деактивирате даден PoE интерфейс, можете да го използвате и за свързване към онлайн устройство.

Преди да започнете Уверете се, че вашият NVR поддържа PoE функция.

Стъпки

1. Отидете на System → Device Access → Device Configuration → PoE.

2. Активирайте функцията Plug-and-Play на PoE интерфейсите според нуждите си.

3. Изберете типа на устройството като IP Speaker или Camera.

4. Ако даден PoE интерфейс се използва за свързване на PoE камера, изберете разстоянието на свързване на мрежовия кабел.

   Long Distance

   Мрежово предаване на дълги разстояния (от 100 до 300 метра) през PoE интерфейс.

   Short Distance

   Мрежово предаване на къси разстояния (< 100 метра) през PoE интерфейс.

   • По подразбиране PoE интерфейсите са активирани в режим на късо разстояние.
   • Честотната лента на IP камера, свързана към PoE през дълъг мрежов кабел (от 100 до 300 метра), не може да надвишава 6 MP.
   • Максимално допустимата дължина на дългия мрежов кабел може да бъде по-малка от 300 метра в зависимост от различните модели IP камери и материалите на кабела.
   • Когато разстоянието на предаване достигне от 100 до 250 метра, трябва да използвате мрежов кабел CAT5E или CAT6 за свързване с PoE интерфейса.
   • Когато разстоянието на предаване достигне от 250 до 300 метра, трябва да използвате мрежов кабел CAT6 за свързване с PoE интерфейса.

5. Щракнете върху Save.

Какво да направите след това

Когато PoE устройствата са свързани, можете да видите състоянието и захранването на всеки PoE интерфейс.
