Sveikatos stebėjimas

Stebėkite įrenginių sveikatos būseną visuose objektuose, peržiūrėkite tinklo topologiją ir planuokite automatinius sveikatos patikrinimo ataskaitas LTS Platinum Partner žiniatinklio portale.

Modulis „Health Status" teikia beveik realaus laiko informaciją apie į objektus pridėtų įrenginių būseną. Jei prie objekto pridėjote tinklo komutatorių, galite vizualiai peržiūrėti įrenginių būseną ir jungčių būseną tinklo topologijos vaizde. Šia būsenos informacija, kuri yra svarbi prižiūrint visoje LTS Platinum Partner platformoje valdomus įrenginius, galite laiku nustatyti išimčių šaltinį ir pasirinkti tinklinimo būdus.

Įžengę į modulį „Health Status", apatiniame dešiniajame puslapio kampe pasirodys vaizdo pamoka, kaip patikrinti įrenginių sveikatos būseną.
Diegėjai gali peržiūrėti tik jiems priskirto objekto įrenginių būsenos informaciją. Diegėjų administratorius gali peržiūrėti visų objektų įrenginių būsenos informaciją.
Sveikatos stebėjimo metu įvykus bet kokiai išimčiai, pranešimas pasirodys modulio „Notification Center" skiltyje „Exception Center". Išsamiau žr. „Exception Center".

Visų objektų įrenginių būsenos peržiūra

Diegėjai gali peržiūrėti kiekvieno įrenginių tipo būseną visuose jiems priskirtuose objektuose. Diegėjų administratorius gali peržiūrėti kiekvieno įrenginių tipo būseną visuose objektuose.

Naršymo juostoje spustelėkite Site & Device → Health Monitoring → Health Status, kad atidarytumėte puslapį „Health Monitoring", tada iš objektų sąrašo pasirinkite All Sites.

Galite peržiūrėti bendrą kiekvieno įrenginių tipo skaičių ir nenormalių įrenginių skaičių. Daugiau informacijos apie įrenginių aprašymus ir operacijas žr. tolesnėje lentelėje.

7-1 lentelė. Skirtingų įrenginių tipų nuorodos

Įrenginio tipas	Nuoroda
Kodavimo įrenginys	Žr. Encoding Devices.
Prieigos kontrolės įrenginys	Žr. Access Control Devices.
Vaizdo domofonų įrenginys	Žr. Video Intercom Devices.
Tinklo komutatorius	Žr. Network Switch.

Kodavimo įrenginiai

Galite peržiūrėti tokias būsenas kaip tinklo būsena, susietų neprisijungusių kamerų skaičius, saugyklos būsena, HDD naudojimas, paskutinės patikros laikas, perrašymo įrašymo būsena ir kt.

Analoginių kamerų atveju galite peržiūrėti būseną, kai atsiranda vaizdo signalas prarastas.

Offline Cameras

Skaičius kairėje pasvirojo brūkšnio pusėje rodo neprisijungusių / visų su įrenginiu susietų kamerų skaičių.

Offline Duration

Stulpelyje rodoma įrenginių neprisijungimo trukmė formatu „x Day(s) x Hour(s) x Minute(s)". Jei neprisijungimo trukmė yra mažesnė nei viena diena, ji bus rodoma kaip „x Hour(s) x Minute(s) x Second(s)". Galite spustelėti Offline Duration, kad išrikiuotumėte įrenginius pagal neprisijungimo trukmę.

Galite atlikti toliau nurodytas operacijas.

Operacija	Aprašymas
Įrenginio pavadinimo ir versijos peržiūra	Užveskite žymeklį ant įrenginio pavadinimo, kad peržiūrėtumėte jo tipo ir versijos informaciją.
Nuotolinis įrenginio konfigūravimas	Stulpelyje Operation spustelėkite konfigūravimo piktogramą, kad nuotoliniu būdu sukonfigūruotumėte įrenginio parametrus. Išsamiau žr. įrenginio naudotojo vadovą.
Visų kodavimo įrenginių patikra	Spustelėkite Refresh, kad patikrintumėte visus kodavimo įrenginius visuose objektuose.
Pasirinkto kodavimo įrenginio patikra	Stulpelyje Operation spustelėkite patikros piktogramą, kad rankiniu būdu patikrintumėte pasirinktą kodavimo įrenginį.
Nenormalių įrenginių rodymas	Pažymėkite Display Abnormal Devices Only, kad būtų rodomi tik nenormalūs įrenginiai.
Įgaliotų įrenginių rodymas	Pažymėkite Display Authorized Devices Only, kad būtų rodomi tik tie įrenginiai, kurių konfigūravimo teisė jums suteikta.
Kameros būsenos peržiūra	Spustelėkite išplėtimo piktogramą, kad būtų rodomos su įrenginiu susietos kameros, ir galėsite peržiūrėti kiekvienos kameros prisijungimo / neprisijungimo būseną.
DVR HDD informacijos peržiūra	Spustelėkite HDD piktogramą, kad būtų rodoma DVR HDD informacija, įskaitant savikontrolės vertinimo rezultatą, bendrą vertinimo rezultatą, veikimo būseną, veikimo laiką, HDD temperatūrą ir S.M.A.R.T informaciją.
Objekto savininko ir objekto tvarkytojo informacijos peržiūra	Užveskite žymeklį ant objekto piktogramos stulpelyje Site, kad peržiūrėtumėte objekto savininko ir objekto tvarkytojo informaciją, pvz., vardą ir telefono numerį.
Tiesioginis vaizdas	Stulpelyje Operation spustelėkite tiesioginio vaizdo piktogramą ir pasirinkite kameras tiesioginiams vaizdams peržiūrėti.
Atkūrimas	Stulpelyje Operation spustelėkite atkūrimo piktogramą ir pasirinkite kameras vaizdo įrašams atkurti.
Prašymas dėl teisių arba įrenginio perkonfigūravimas	Įspėjimo piktograma šalia įrenginio pavadinimo reiškia, kad neturite jo konfigūravimo teisės, įrenginiui nustatytas IP adresas / domenas yra neteisingas arba DDNS yra neteisingas. Galite užvesti žymeklį ant piktogramos ir, remdamiesi nurodymais, kreiptis į galutinį naudotoją dėl teisės suteikimo, iš naujo sukonfigūruoti IP adresą / domeną arba iš naujo sukonfigūruoti DDNS.
Įrenginio paieška	Paieškos lauke įveskite raktažodžius ir spustelėkite paieškos piktogramą, kad rastumėte konkrečius įrenginius.
Automatinis atnaujinimas	Galite įjungti Auto Update, kad portalo gautos naujausios įrenginių išimtys ir būsena būtų rodomos realiuoju laiku.

Jei neturite tiesioginio vaizdo peržiūros teisės, galite kreiptis į galutinį naudotoją dėl šios teisės suteikimo. Išsamiau žr. „Apply for Device Permission".
Jei pasirinkta kamera įgalino srautinio perdavimo šifravimą, prieš peržiūrint tiesioginį vaizdą reikia įvesti įrenginio patikros kodą.
Įrenginio patikros kodas sukuriamas prijungiant įrenginį prie LTS Connect paslaugos. Išsamiau žr. „Add Detected LAN Device".

Prieigos kontrolės įrenginiai

Galite peržiūrėti tokias būsenas kaip tinklo būsena, durų skaičius, paskutinės patikros laikas ir kt. Galite atlikti toliau nurodytas operacijas.

Operacija	Aprašymas
Įrenginio pavadinimo ir versijos peržiūra	Užveskite žymeklį ant įrenginio pavadinimo, kad peržiūrėtumėte jo tipo ir versijos informaciją.
Visų prieigos kontrolės įrenginių patikra	Spustelėkite Refresh, kad patikrintumėte visus prieigos kontrolės įrenginius.
Pasirinkto prieigos kontrolės įrenginio patikra	Stulpelyje Operation spustelėkite patikros piktogramą, kad rankiniu būdu patikrintumėte pasirinktą prieigos kontrolės įrenginį.
Nenormalių įrenginių rodymas	Pažymėkite Display Abnormal Devices Only, kad būtų rodomi tik nenormalūs įrenginiai.
Įgaliotų įrenginių rodymas	Pažymėkite Display Authorized Devices Only, kad būtų rodomi tik tie įrenginiai, kurių konfigūravimo teisė jums suteikta.
Objekto savininko ir objekto tvarkytojo informacijos peržiūra	Užveskite žymeklį ant objekto piktogramos stulpelyje Site, kad peržiūrėtumėte objekto savininko ir objekto tvarkytojo informaciją, pvz., vardą ir telefono numerį.
Prašymas dėl teisių arba įrenginio perkonfigūravimas	Įspėjimo piktograma šalia įrenginio pavadinimo reiškia, kad neturite jo konfigūravimo teisės. Galite kreiptis į galutinį naudotoją dėl teisės suteikimo. Išsamiau žr. „Apply for Device Permission".
Įrenginio paieška	Paieškos lauke įveskite raktažodžius ir spustelėkite paieškos piktogramą, kad rastumėte konkrečius įrenginius.
Automatinis atnaujinimas	Galite įjungti Auto Update, kad portalo gautos naujausios įrenginių išimtys ir būsena būtų rodomos realiuoju laiku.

Vaizdo domofonų įrenginiai

Galite peržiūrėti tokias būsenas kaip tinklo būsena ir paskutinės patikros laikas. Galite atlikti toliau nurodytas operacijas.

Operacija	Aprašymas
Įrenginio pavadinimo ir versijos peržiūra	Užveskite žymeklį ant įrenginio pavadinimo, kad peržiūrėtumėte jo tipo ir versijos informaciją.
Visų vaizdo domofonų įrenginių patikra	Spustelėkite Refresh, kad patikrintumėte visus vaizdo domofonų įrenginius.
Pasirinkto vaizdo domofono įrenginio patikra	Stulpelyje Operation spustelėkite patikros piktogramą, kad rankiniu būdu patikrintumėte pasirinktą įrenginį.
Nenormalių įrenginių rodymas	Pažymėkite Display Abnormal Devices Only, kad būtų rodomi tik nenormalūs įrenginiai.
Įgaliotų įrenginių rodymas	Pažymėkite Display Authorized Devices Only, kad būtų rodomi tik tie įrenginiai, kurių konfigūravimo teisė jums suteikta.
Prašymas dėl teisių arba įrenginio perkonfigūravimas	Įspėjimo piktograma šalia įrenginio pavadinimo reiškia, kad neturite jo konfigūravimo teisės. Galite kreiptis į galutinį naudotoją dėl teisės suteikimo. Išsamiau žr. „Apply for Device Permission".
Įrenginio paieška	Paieškos lauke įveskite raktažodžius ir spustelėkite paieškos piktogramą, kad rastumėte konkrečius įrenginius.
Automatinis atnaujinimas	Galite įjungti Auto Update, kad portalo gautos naujausios įrenginių išimtys ir būsena būtų rodomos realiuoju laiku.

Tinklo komutatorius

Peržiūrėkite informaciją, įskaitant komutatoriaus tinklo būseną (prisijungęs / neprisijungęs), komutatoriaus prisijungusių prievadų skaičių ir naujausią įrenginio patikros laiką. Taip pat galite atlikti šias operacijas:

Operacija	Aprašymas
Pasirinkto įrenginio patikra	Stulpelyje Operation spustelėkite patikros piktogramą, kad rankiniu būdu patikrintumėte pasirinktą įrenginį.
Nuotolinis įrenginio paleidimas iš naujo	Stulpelyje Operation spustelėkite paleidimo iš naujo piktogramą, kad nuotoliniu būdu paleistumėte tinklo komutatorių iš naujo.
Topologijos peržiūra	Stulpelyje Operation spustelėkite topologijos piktogramą, kad peržiūrėtumėte šio komutatoriaus topologiją. Išsamiau apie topologiją žr. Network Topology.
Komutatoriaus išsamios informacijos peržiūra	Spustelėkite išsamios informacijos piktogramą, kad peržiūrėtumėte išsamią komutatoriaus informaciją, įskaitant atminties naudojimą, procesoriaus naudojimą, POE galią, didžiausią POE galią, veikimo trukmę, prievado būseną (aliarmas, normali, neprisijungęs).

Veikimo trukmė – tai laikas nuo komutatoriaus įjungimo iki dabartinio momento. Išjungus komutatorių, jo veikimo trukmė bus skaičiuojama iš naujo, kai jis bus įjungtas.

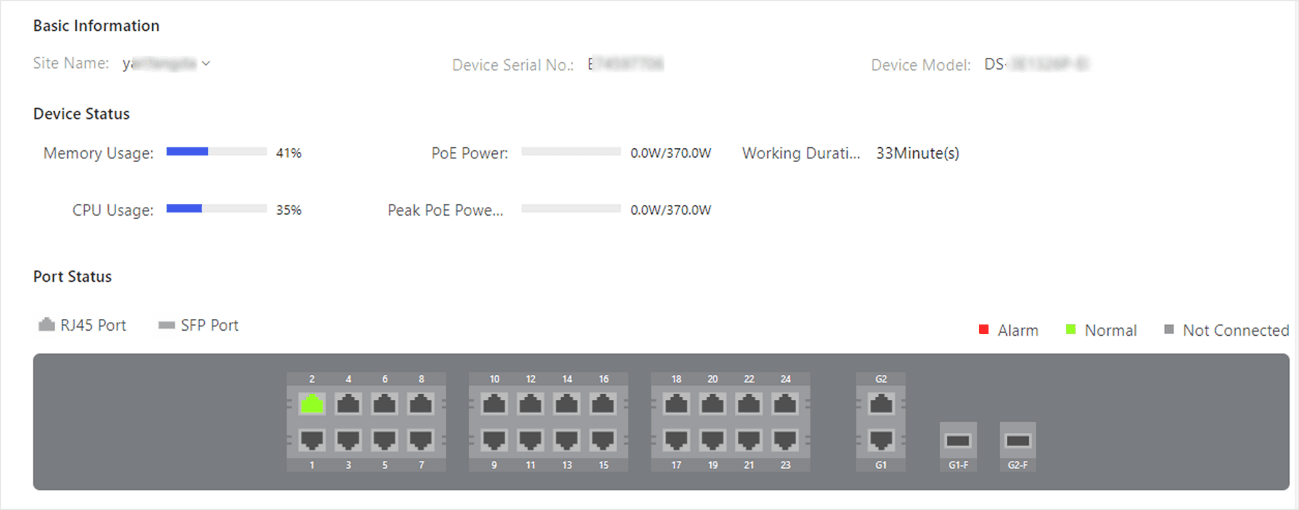

Komutatoriaus išsami informacija

7-1 pav. Komutatoriaus išsami informacija

Puslapyje „Switch Details" galite atlikti šias operacijas:

Operacija	Aprašymas
Padidinto prievado vaizdo peržiūra	Užveskite žymeklį ant komutatoriaus vaizdo, kad peržiūrėtumėte padidintą prievadų vaizdą.
Aliarmų valymas	Prievadams su aliarmais spustelėkite meniu piktogramą → Clear Alarm, kad išvalytumėte šio prievado aliarmą (-us).
Prievado paleidimas iš naujo	Nenormalaus prievado atveju spustelėkite meniu piktogramą → Restart Port, kad paleistumėte iš naujo.
Prievado perdavimo diapazono pratęsimas	Spustelėkite meniu piktogramą → Enable Extend Mode / Disable Extend Mode, kad pratęstumėte arba nepratęstumėte šio prievado perdavimo diapazoną. Įgalinus šią funkciją, prievado perdavimo diapazonas bus pratęstas nuo 200 iki 300 metrų. Tuo pačiu metu jo pralaidumas bus apribotas iki 10 Mbps.

Konkrečiame objekte esančių įrenginių būsenos peržiūra

Galite peržiūrėti konkrečiame jums priskirto objekto įrenginių būseną.

Atidarykite puslapį „Health Status"

Naršymo skydelyje spustelėkite Site & Device → Health Monitoring → Health Status, kad atidarytumėte puslapį „Health Status".

Pasirinkite objektą

Iš objektų sąrašo pasirinkite konkretų objektą. Bus rodoma objekto įrenginių būsena.

Atlikite papildomas operacijas

Pasirinktinai atlikite šias operacijas.

Operacija	Aprašymas
Duomenų filtravimas	Pažymėkite Display Abnormal Devices Only, kad būtų rodomi tik nenormalūs įrenginiai. Pažymėkite Display Authorized Devices Only, kad būtų rodomi tik tie įrenginiai, kurių konfigūravimo teisė jums suteikta.
Automatinis atnaujinimas	Galite įjungti Auto Update, kad portalo gautos naujausios įrenginių išimtys ir būsenos būtų rodomos realiuoju laiku.
Įrenginio programinės įrangos atnaujinimas	Raudonas skaičius bus rodomas ant Upgrade, nurodantis atnaujinti galimų įrenginių skaičių. Galite spustelėti Upgrade, pasirinkti atnaujinti galimus įrenginius ir spustelėti Upgrade, kad juos atnaujintumėte. Pasirinkite įrenginį, kad peržiūrėtumėte pagrindinę informaciją. Jei įrenginio programinę įrangą galima atnaujinti, galite spustelėti Upgrade lauke Firmware Version, kad ją atnaujintumėte. Išsamiau žr. „Upgrade Device".
Objekto įrenginių diagnostika	Spustelėkite Health Check, kad atidarytumėte langą „Health Check", ir spustelėkite Check Now, kad diagnozuotumėte objekto įrenginius. Baigus tikrinimą, galite peržiūrėti kiekvieno objekto įrenginio būseną. NVR ir DVR atveju galite spustelėti View Report, kad diagnostikos ataskaitą eksportuotumėte kaip PDF failą į vietinį kompiuterį.
Objekto savininko informacijos peržiūra	Spustelėkite Site Owner, kad peržiūrėtumėte objekto savininko informaciją, įskaitant vardą, el. pašto adresą ir telefono numerį.
Objekto tvarkytojo informacijos peržiūra	Spustelėkite Site Manager, kad peržiūrėtumėte objekto tvarkytojo informaciją, įskaitant vardą, el. pašto adresą ir telefono numerį. Gali būti rodoma iki 100 objektų tvarkytojų.
Objektų įrenginių tikrinimas	Spustelėkite Refresh, kad patikrintumėte visus objekto įrenginius.
Nuotolinis konfigūravimas	Pasirinkite įrenginį ir spustelėkite Remote Configuration, kad nuotoliniu būdu sukonfigūruotumėte įrenginio parametrus. Įrenginys turi būti prisijungęs, kitaip nuotolinis konfigūravimas bus nepasiekiamas. Išsamiau žr. įrenginio naudotojo vadovą.
Vieno įrenginio tikrinimas	Pasirinkite įrenginį ir spustelėkite patikros piktogramą, kad jį patikrintumėte.
Įrenginio paieška	Paieškos lauke įveskite raktažodžius ir spustelėkite paieškos piktogramą, kad rastumėte konkrečius įrenginius.
Kodavimo įrenginio IP ar domeno perkonfigūravimas	Užveskite žymeklį ant įspėjimo piktogramos ir spustelėkite Edit IP/Domain, kad iš naujo sukonfigūruotumėte įrenginio IP / domeną. Išsamiau apie IP / domeno konfigūravimą žr. „Add Devices by IP Address or Domain Name".
DDNS perkonfigūravimas	Užveskite žymeklį ant įspėjimo piktogramos ir spustelėkite Configure DDNS, kad iš naujo sukonfigūruotumėte įrenginio DDNS. Išsamiau apie DDNS konfigūravimą žr. „Configure DDNS for Devices".
Kodavimo įrenginio išsamios informacijos peržiūra	Galite peržiūrėti tinklo būseną, saugyklos būseną, HDD naudojimą ir perrašymo įrašymo būseną ir kt. Taip pat galite spustelėti kodavimo įrenginį, kad peržiūrėtumėte jo išsamią informaciją, įskaitant pagrindinę informaciją, pvz., įrenginio tipą ir serijos numerį, bei kiekvienos su juo susietos kameros tinklo būseną. Galite pasirinkti susietų kamerų ir spustelėti tiesioginio vaizdo piktogramą, kad peržiūrėtumėte tiesioginius vaizdo įrašus. Jei kodavimo įrenginys yra DVR, taip pat galite peržiūrėti jo HDD informaciją, įskaitant savikontrolės vertinimo rezultatą, bendrą vertinimo rezultatą, veikimo būseną, veikimo laiką, HDD temperatūrą ir S.M.A.R.T informaciją. Analoginių kamerų atveju galite nustatyti, ar prarastas vaizdo signalas.
Prieigos kontrolės įrenginio išsamios informacijos peržiūra	Spustelėkite prieigos kontrolės įrenginį, kad peržiūrėtumėte jo išsamią informaciją, įskaitant pagrindinę informaciją, pvz., įrenginio tipą ir serijos numerį, bei įrenginio būseną, įskaitant tinklo būseną ir susietų durų skaičių.
Vaizdo domofono įrenginio išsamios informacijos peržiūra	Spustelėkite vaizdo domofono įrenginį, kad peržiūrėtumėte jo pagrindinę informaciją ir tinklo būseną.
Tinklo komutatoriaus išsamios informacijos peržiūra	Tinklo komutatoriai rodomi kortelių forma. Spustelėkite komutatorių, kad peržiūrėtumėte jo informaciją, įskaitant įrenginio modelį, tipą, serijos numerį, paskutinės patikros laiką, tinklo būseną, atminties naudojimą, procesoriaus naudojimą, PoE galią, didžiausią PoE galią per pastarąsias 70 dienų, veikimo trukmę, prievado būseną (aliarmas, normali, neprisijungęs). Užveskite žymeklį ant komutatoriaus paveikslėlio, kad peržiūrėtumėte padidintą komutatoriaus vaizdą. Puslapio viršuje spustelėkite Topology, kad peržiūrėtumėte šio komutatoriaus topologiją. Išsamiau apie topologiją žr. Network Topology.

Jei neturite tiesioginio vaizdo peržiūros teisės, galite kreiptis į galutinį naudotoją dėl šios teisės suteikimo. Išsamiau žr. „Apply for Device Permission".
Jei kamera įgalino srautinio perdavimo šifravimą, iššokančiame lange prieš peržiūrint tiesioginį vaizdą reikia įvesti jos įrenginio patikros kodą.
Įrenginio patikros kodas sukuriamas prijungiant kamerą prie LTS Connect paslaugos. Išsamiau žr. „Add Detected LAN Device".
Veikimo trukmė – tai laikas nuo komutatoriaus įjungimo iki dabartinio momento. Išjungus komutatorių, jo veikimo trukmė bus skaičiuojama iš naujo, kai jis bus įjungtas.

Reguliarių ataskaitų siuntimas

Galite nustatyti tvarkaraščius, pagal kuriuos platforma automatiškai generuos ir siųs įrenginių sveikatos patikros ataskaitas nurodytu el. pašto adresu, kad gavėjai reguliariai gautų svarbių įrenginių sveikatos būsenos naujienas ir galėtų lyginti kiekvieno laikotarpio ataskaitas.

Prieš pradedant: Įsitikinkite, kad aktyvavote paslaugą „Health Monitoring".

Atidarykite puslapį „Scheduled Report"

Atidarykite puslapį „Scheduled Report" vienu iš šių būdų:

Eikite į Site & Device → Health Monitoring → Scheduled Report.
Spustelėkite Site & Device → Customer Site → Scheduled Report.

Puslapyje automatiškai rodomi visi šiai funkcijai pasiekiami objektai.
Platforma palaiko tik automatinį kodavimo įrenginių sveikatos patikros ataskaitų siuntimą įgaliotuose objektuose.
Objektai, kuriuose nėra minėtų tipų įrenginių, arba jums neįgalioti objektai puslapyje NEBUS rodomi.

Įjunkite redagavimo režimą

Norėdami sukonfigūruoti ataskaitos siuntimo tvarkaraštį vienam objektui, dešinėje objekto pusėje spustelėkite Edit.
Norėdami sukonfigūruoti ataskaitos siuntimo tvarkaraštį keliems objektams, spustelėkite Batch Configure ir pasirinkite norimus konfigūruoti objektus.

Sukonfigūruokite ataskaitos siuntimo nustatymus

Sukonfigūruokite šiuos nustatymus:

Device

Pasirinkite įrenginius (-ius), kurie bus įtraukti į sveikatos patikrą ir ataskaitą.

Send At

Nurodykite ataskaitų siuntimo dažnumą, datą ir laiką. Dažnumą galite nustatyti kaip Daily, Weekly, Monthly, Quarterly, Semiannually arba Annually.

Recipient Email Address

Pridėkite ir redaguokite gavėjų el. pašto adresus.

Galite pažymėti Site Owner's Email, kad ataskaitos kopija būtų išsiųsta Jūsų klientui.
Galima pridėti iki 4 el. pašto adresų.

Report Language

Pasirinkite ataskaitos kalbą. Ataskaita šiuo metu pasiekiama 39 kalbomis.

Išsaugokite nustatymus

Spustelėkite OK.

Įgalinkite nustatymus

Norėdami įgalinti vieno objekto nustatymus, įjunkite Enable tam objektui.
Norėdami įgalinti visų objektų nustatymus, viršutiniame dešiniajame kampe įjunkite Enable All.

Platforma generuos ir siųs ataskaitas pagal nustatymus.

Jei objekto savininkų yra daugiau nei trys, ataskaitoje bus rodomi tik pirmieji trys, o kiti bus rodomi kaip „…".

Pasirinktinai, lauke Search įveskite raktažodžius ir spustelėkite paieškos piktogramą, kad rastumėte konkrečius objektus.

Pasirinktinai, spustelėkite Report Sample, kad peržiūrėtumėte ataskaitos pavyzdį.

Tinklo topologija

Jei prie objekto pridėjote tinklo komutatorių (-ius) ir prie jų prijungėte įrenginius, galite peržiūrėti jų tinklo topologiją. Tinklo topologija rodo tinklo jungtis tarp įrenginių ir parodo jungties išimtis bei nenormalius įrenginius, padedant vizualiai nustatyti išimčių šaltinius ir šalinti gedimus.

Įsitikinkite, kad turite tinklo komutatoriaus konfigūravimo teisę, kitaip tinklo topologija bus nepasiekiama. Išsamiau apie konfigūravimo teisės prašymą žr. „Apply for Device Permission".
Jei neaktyvavote tinklo komutatoriaus sveikatos stebėjimo paslaugos, kai kurios topologijos funkcijos (pvz., įrenginių būsenos peržiūra topologijoje) bus nepasiekiamos. Išsamiau apie sveikatos stebėjimo paslaugos aktyvavimą įrenginiams žr. „Activate the Health Monitoring Service for Devices".

Tinklo topologijos puslapį galite atidaryti šiais būdais:

Užveskite žymeklį ant skirtuko Site & Device. Pasirinkite Customer Site, kad atidarytumėte puslapį „Site". Spustelėkite kortelių rodinio piktogramą, kad perjungtumėte į objekto režimą. Tada spustelėkite objekto pavadinimą, kad atidarytumėte išsamios informacijos puslapį, ir spustelėkite View Topology.

Jei tinklo komutatoriui NEĮGALINOTE paslaugos „Health Monitoring", tinklo topologijos puslapį galite atidaryti tik šiuo būdu.

Naršymo juostoje spustelėkite Site & Device → Health Monitoring → Health Status, iš objektų sąrašo pasirinkite All Sites, tada pasirinkite Network Switch ir spustelėkite topologijos piktogramą stulpelyje Operation tinklo komutatorių sąraše.
Naršymo juostoje spustelėkite Site & Device → Health Monitoring → Health Status, iš objektų sąrašo pasirinkite objektą, kad atidarytumėte išsamios informacijos puslapį, ir spustelėkite Topology.

Tinklo topologija

7-2 pav. Tinklo topologija

Tolesnėje lentelėje pateikiami galimų tinklo topologijos operacijų aprašymai.

7-2 lentelė. Galimos operacijos

Operacija	Aprašymas
Legendos peržiūra	Galite spustelėti išplėtimo piktogramą šalia More, kad peržiūrėtumėte legendas. Žr. 7-3 pav.
Šakninės mazgo redagavimas	Kai prie objekto pridėti keli tinklo komutatoriai, platforma pagal numatytuosius nustatymus atsitiktinai pasirenka vieną iš jų kaip šakninį mazgą tinklo topologijoje. Jei atsitiktinai pasirinktas tinklo komutatorius nėra tikrasis šakninis mazgas, galite užvesti žymeklį ant esamo šakninio mazgo ir spustelėti redagavimo piktogramą, kad pasirinktumėte tinklo komutatorių kaip šakninį mazgą.
Topologijos atnaujinimas	Spustelėkite Refresh, kad atnaujintumėte topologijos struktūrą. Įrenginių būsena nebus atnaujinta.
Rodymas kortelėmis	Jei norite peržiūrėti daugiau visų prie tinklo komutatoriaus (-ių) prijungtų įrenginių būsenos informacijos, spustelėkite Display in Cards, kad įrenginių informacija būtų rodoma kortelėmis.
Tinklo topologijos perkėlimas	Vilkite tinklo topologiją, kad ją perkeltumėte.
Didinimas / mažinimas	Galite spustelėti didinimo / mažinimo piktogramas viršutiniame kairiajame kampe, kad padidintumėte arba sumažintumėte topologiją.
Topologijos dydžio koregavimas	Galite spustelėti pritaikymo piktogramą viršutiniame kairiajame kampe, kad pritaikytumėte topologijos dydį prie rodymo lango. Galite spustelėti viso ekrano piktogramą viršutiniame kairiajame kampe, kad topologija būtų rodoma visu ekranu.
Miniatiūros rodymas	Jei topologiją padidinote iki didelio mastelio, galite spustelėti miniatiūros piktogramą, kad būtų rodoma miniatiūra su dabartine žymeklio vieta topologijoje.
Įrenginių paieška topologijoje	Galite įvesti įrenginio raktažodį, kad jį rastumėte topologijoje. Radus įrenginį, topologija automatiškai panoruos ir priartins, kad būtų rodomas rastas įrenginys.
Jungties informacijos peržiūra	Jungties informaciją galite peržiūrėti remdamiesi legendomis, rodomomis 7-5 pav.
Jungties išsamios informacijos peržiūra	Galite užvesti žymeklį ant konkrečios jungties, kad peržiūrėtumėte jos išsamią informaciją, pvz., aukštutinę srovę, žemutinę srovę, prievado pavadinimą ir prievado būseną.
Konfigūravimo teisės prašymas	Jei neturite teisės konfigūruoti įrenginio, pasirodys raginimas pirmiausia kreiptis dėl teisės. Galite spustelėti Apply for Permission, kad pateiktumėte prašymą. Jei neturite teisės, įrenginio vieta tinklo topologijoje gali būti neteisinga.
Tinklo komutatoriaus išsamios informacijos peržiūra ir valdymas	Galite spustelėti tinklo komutatorių topologijoje, kad peržiūrėtumėte informaciją apie jį, įskaitant pagrindinę informaciją, įrenginio būseną ir prievado būseną. Taip pat galite atlikti tokias operacijas kaip tinklo komutatoriaus paleidimas iš naujo ir prievado paleidimas iš naujo. Išsamiau žr. Network Switch ir Konkrečiame objekte esančių įrenginių būsenos peržiūra. Virtualaus tinklo komutatoriaus išsamios informacijos peržiūrėti negalima.
Kito įrenginio išsamios informacijos peržiūra ir konfigūravimas	Jei prisijungęs įrenginys yra prijungtas prie tinklo komutatoriaus ir pridėtas į tą patį objektą kaip ir tinklo komutatorius, bus rodoma jo įrenginio piktograma ir serijos numeris. Galite spustelėti įrenginį, kad peržiūrėtumėte jo informaciją, įskaitant pagrindinę informaciją (pvz., įrenginio modelį) ir įrenginio būseną (pvz., tinklo būseną). Taip pat galite spustelėti konfigūravimo piktogramą, kad sukonfigūruotumėte įrenginio parametrus. Jei nežinomas įrenginys (pvz., kompiuteris) yra prijungtas prie tinklo komutatoriaus, jis bus rodomas kaip nežinomo įrenginio piktograma ir jo informacijos peržiūrėti negalima. Jei prisijungęs įrenginys yra prijungtas prie tinklo komutatoriaus, bet NEPRIDĖTAS į tą patį objektą kaip ir tinklo komutatorius, rodomas serijos numeris bus atsitiktinai sugeneruotas virtualus serijos numeris ir jo informacija bus neprieinama.

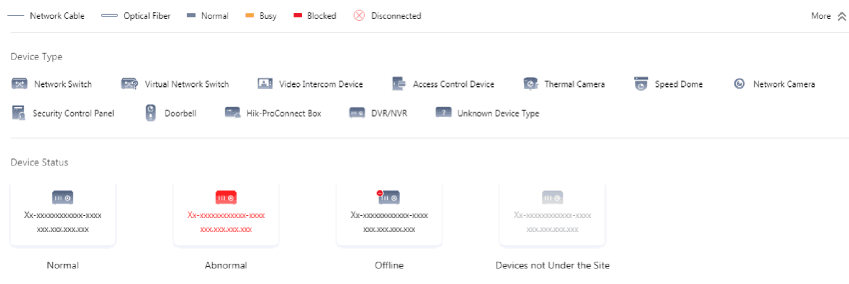

Legenda

7-3 pav. Legenda

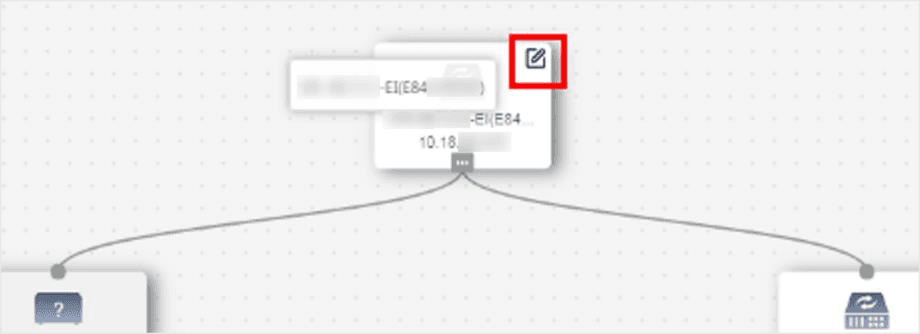

Šakninio mazgo redagavimas

7-4 pav. Šakninio mazgo redagavimas

Jungties legenda

7-5 pav. Jungties legenda
